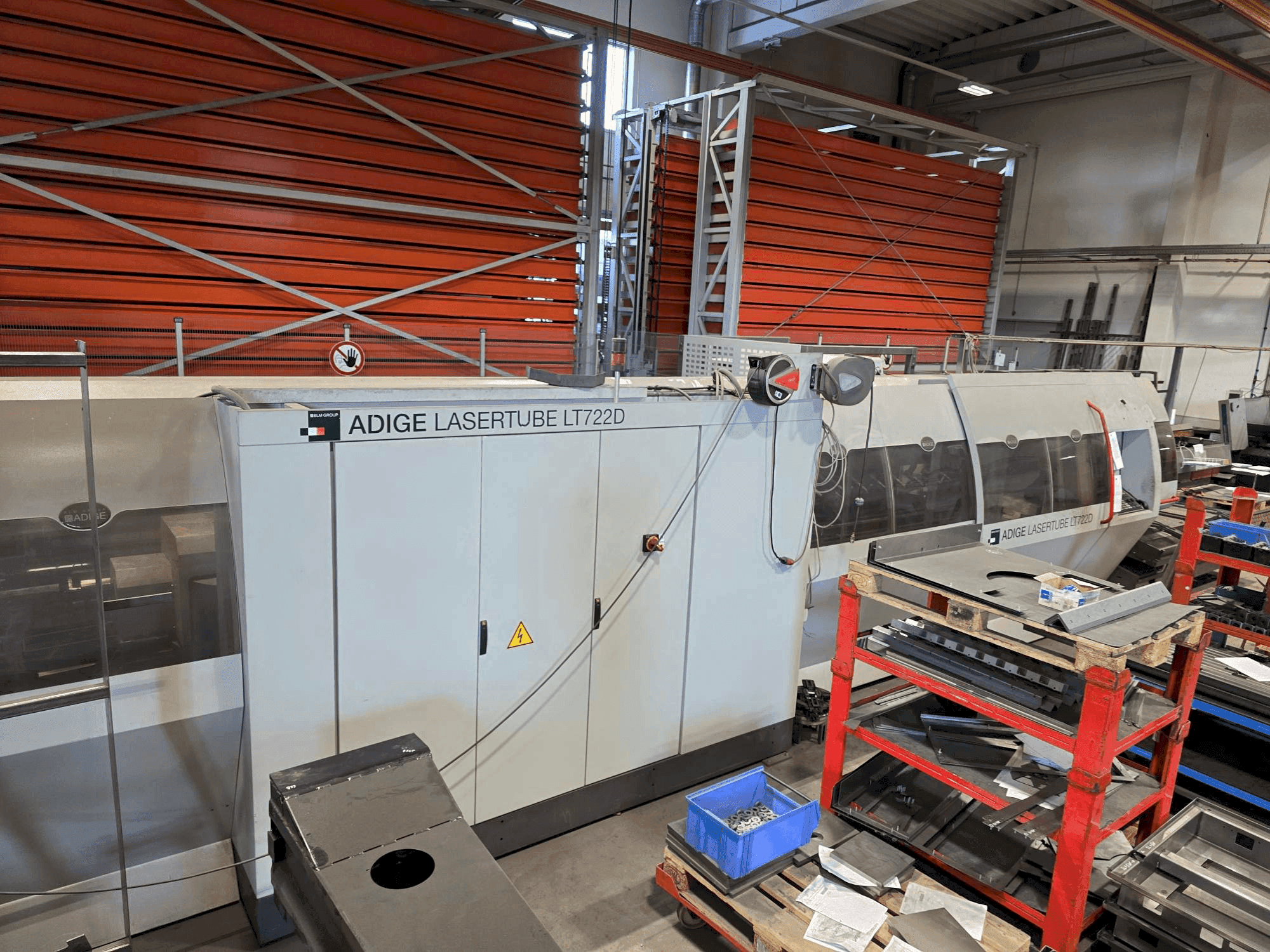

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Полугерметичный лазерный источник co2 с диффузионным охлаждением rofin dc 025 compact. Номинальная мощность: 2500 Вт.

• Основной модуль системы автоматической разгрузки с управляемой по 1 оси ЧПУ опорой для обрабатываемой трубы

• Программно-управляемая разгрузка

• Дополнительный модуль автоматической системы разгрузки для деталей длиной до 4500 мм

• Сортировка хороших деталей спереди (со стороны стола) и сзади (со стороны погрузчика)

• Сортировка отрезанных деталей и обрезков в кассету

• Подходит для обработки открытых профилей (плоских, l, c и u-профилей)

• Специальные механические устройства и технологические модификации для открытых профилей

• Подходит для обработки труб из низкоуглеродистой или нержавеющей стали

• Размеры круглых труб: Ø 12-140 мм

• Размеры квадратных труб: 12 x 12 мм - 120 x 120 мм

• Размеры прямоугольных/плоскоовальных труб: сторона 10 мм до макс. 140 мм

• Максимальный перепад сторон для прямоугольных/плоскоовальных труб: 110 мм

• Охват заготовки: вписан в круг Ø 170 мм

• Максимальный вес трубы: 15 кг/м; максимальный общий вес 100 кг

• Особенности оборудования и разгрузочного устройства

  • Оборудование для погрузчика пакетов длиной 6,5 м для труб/трубопроводов с чувствительной поверхностью: Резиновая облицовка цепей для подачи материала. Пластиковая облицовка частей загрузки и удержания труб/трубопроводов вплоть до их отделения.

  • Главный модуль автоматического разгрузочного устройства, с: 1 управляемая по оси ЧПУ опора для обрабатываемой трубы/трубопроводов. Разгрузка с программным управлением.

  • Дополнительный модуль автоматического разгрузочного устройства для частичной длины до 4 500 мм, с: Сортировка годных деталей: Спереди (со стороны консоли), от 250 мм до 4 500 мм. Сзади (со стороны погрузчика) до 4 000 мм. Сортировка концов культур и остатков длиной менее 250 мм в кассету.

  Технические характеристики труб/трубопроводов

  • Круглые трубы: Диаметр $\text{12 мм}$ до $\text{140 мм}$.

  • Квадратные трубы: $\text{12 x 12 мм}$ до $\text{120 x 120 мм}$.

  • Прямоугольные/плоские овальные трубы: $\text{10 мм}$ сторона до $\text{140 мм}$ сторона. Максимальный перепад сторон: $\text{110 мм}$. Должна быть вписана в круг диаметром $\text{170 мм}$.

  • Максимальный вес трубы/трубопровода: $\text{15 кг/м}$ (максимальный общий вес 100 кг).

Дополнительное оборудование

• Универсальный держатель режущей головки PRECITEC AK-HP для бесконтактного контроля расстояния

• Емкостной датчик расстояния с усиленной керамической частью

• Устойчивость к давлению до 25 бар

• Смешанное охлаждение (вода и сухой воздух) для держателя линзы/верхней зоны линзы

• Суховоздушное охлаждение керамической части и сопла

• Автоматический загрузчик пучков труб для начальной длины от 3200 до 6500 мм

• Возможна погрузка с помощью мостового крана

• Специальный подъемный погрузчик для квадратных, прямоугольных и плоскоовальных труб

• Разделение труб со станцией измерения длины

• Оборудование для загрузчика пучков длиной 6500 мм для труб с чувствительной поверхностью

• Программное обеспечение для раскроя Artube в комплекте
