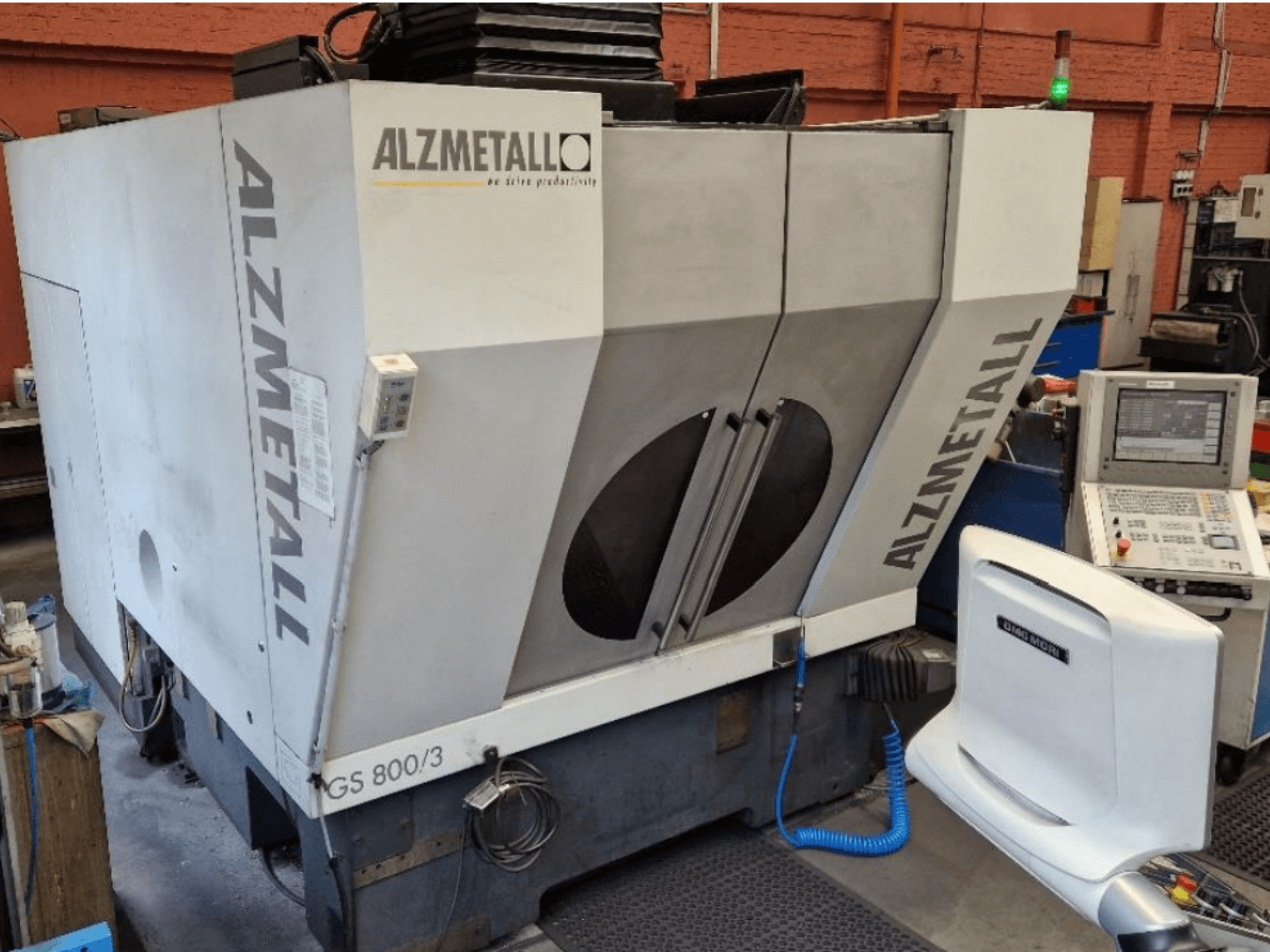

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Расстояние от шпинделя до жесткого стола: 150 – 650 мм

- Т-образные пазы стола: 9 Т-образных пазов по стандарту DIN 650 в направлении оси X, 14 пазов шириной H12 с шагом 100 мм, 14 пазов с центрованием H7, стол опущен на 80 мм

- Тип шпинделя: шпиндель с высокочастотным двигателем и водяным охлаждением, с гибридными подшипниками и масляно-воздушной смазкой

- Конус шпинделя: HSK-A63 согласно DIN 69893 -

- Макс. крутящий момент: 139 Нм при 25 % рабочем цикле - Особенности шпинделя: новый шпиндель в 2025 году, компенсация теплового расширения, уплотнительный воздушный уплотнитель, продувка воздухом через центр шпинделя

- Быстрое перемещение (X/Y/Z): 45 м/мин

- Макс. ускорение (X/Y/Z): 10 м/с²

- Макс. усилие подачи (X/Y/Z): 10 кН при 40 % рабочего цикла

- Системы измерения: две прямые линейные системы измерения по осям X/Y, прямая линейная система измерения по оси Z

- Точность позиционирования (Tp): 0,007 мм в соответствии с DIN ISO 230-2

- Магазин инструментов: цепной магазин на 33 позиции

- Система смены инструмента: система захвата

- Макс. диаметр инструмента: 90 мм (в полной конфигурации) / 130 мм (при наличии свободных соседних позиций)

- Макс. длина инструмента: 300 мм

- Макс. вес инструмента: 10 кг

- Макс. общий вес инструментов: 160 кг

- Время смены инструмента: прибл. 2 секунды

- Время между обработкой двух заготовок: прибл. 6 секунд

- Рабочее напряжение: 3 × 400 В

- Частота сети: 50 Гц

- Суммарный номинальный ток: 55 А

- Предохранители сети питания: 63 А gG - Требуемое давление в системе питания: не менее 6 бар

- Требуемая система заземления: сеть типа TN

- Транспортные габариты: прибл. 2 250 мм (Ш) × 4 760 мм (Г) × 2 800 мм (В)

- Дополнительное оборудование и функции:

- 3D-контактный датчик HEIDENHAIN TS 640 с инфракрасной передачей

- Автоматическая система измерения инструмента HEIDENHAIN TT 140

- Электронный маховик HR 410

- Автоматическая рольставневая крышка

- Конвейер для транспортировки стружки со скребковым ремнем (для короткой металлической стружки длиной до 80 мм)

- Полностью закрытый корпус из листовой стали

- Внутренняя облицовка зоны обработки из нержавеющей стали

- Освещение рабочей зоны - Горизонтальная раздвижная дверь с электрической защитой и механической блокировкой

- Система охлаждения шкафа управления

- Отсутствующие/не входящие в комплект компоненты: Бак для охлаждающей жидкости НЕ входит в комплект (нет бака для охлаждающей жидкости, нет насосов, нет шланга для промывки стружки)
