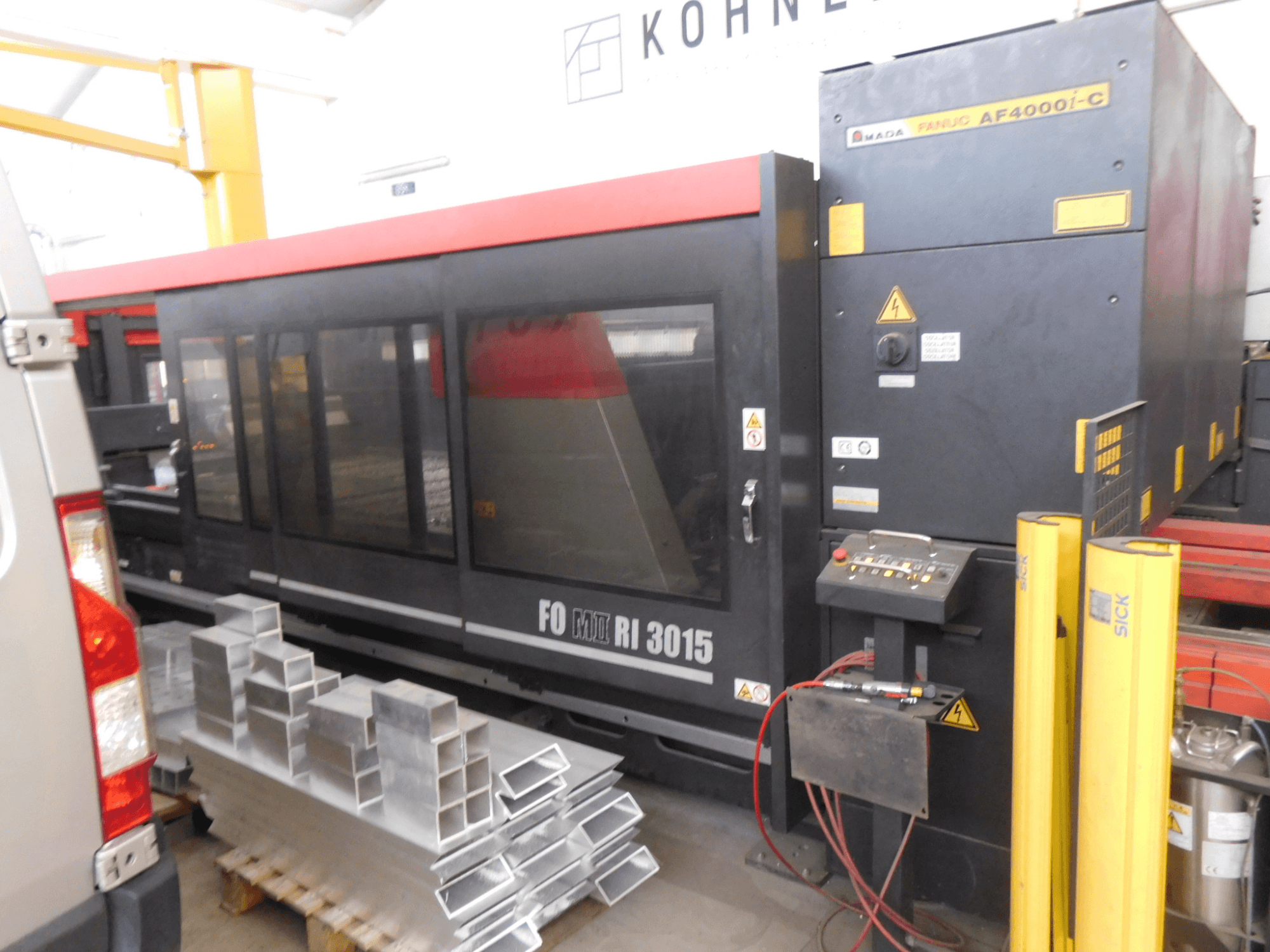

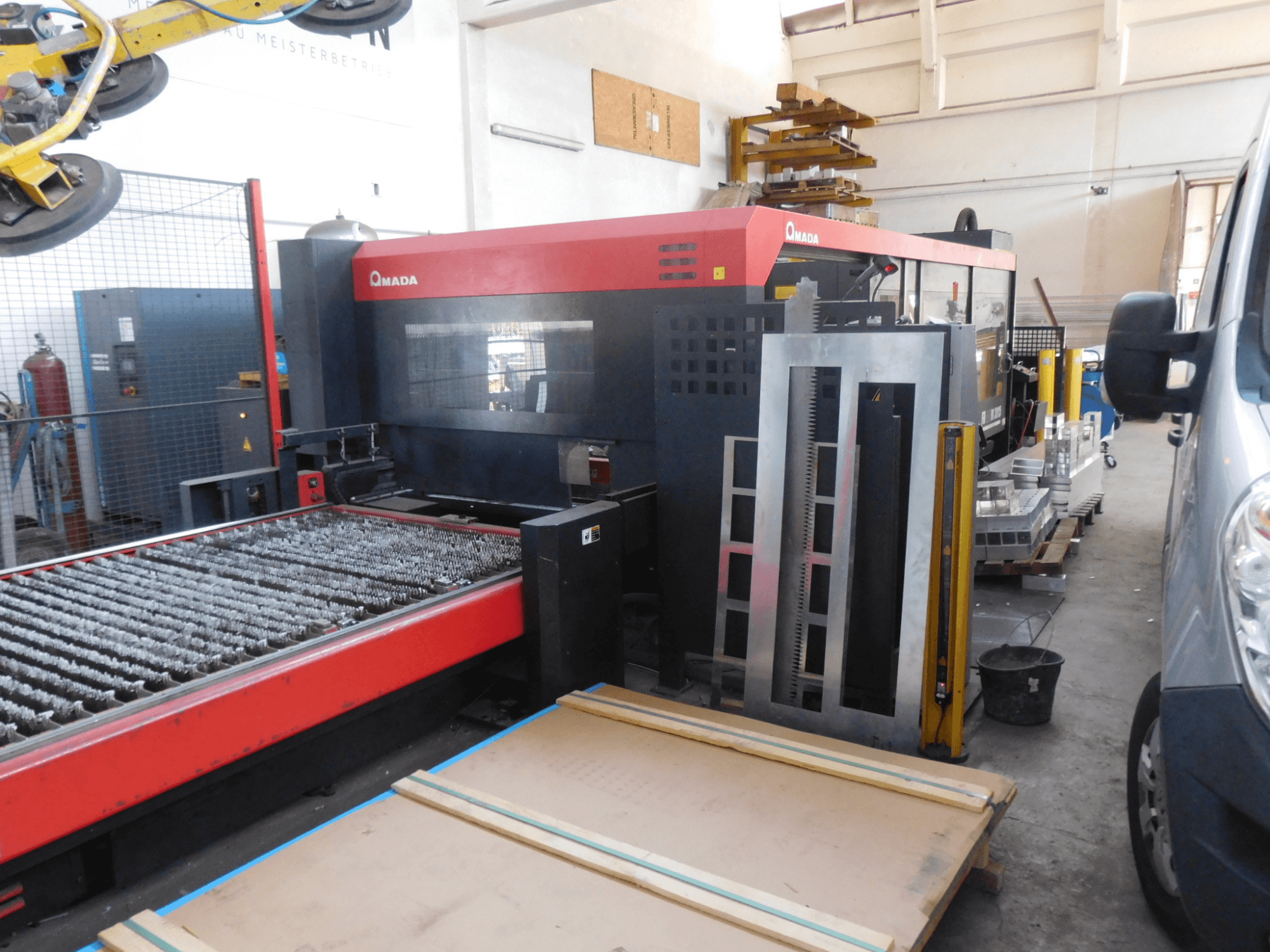

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Тип лазера: CO2-лазер, возбуждение AC-HF, быстрый осевой поток

• Мощность лазера: 4000 Вт (непрерывная), 5000 Вт (пиковая)

• Оптическая система: Летающая оптика

• Диапазон перемещения (X x Y x Z): 3070 x 1550 x 200 мм

• Макс. Нагрузка на стол: 920 кг

• Макс. Толщина материала (мягкая сталь): 20 мм

• Скорость позиционирования: 80 м/мин (X/Y), 60 м/мин (Z), 113 м/мин (одновременно)

• Точность позиционирования: ± 0,01 мм / 500 мм

• Повторяемость позиционирования: ± 0,005 мм

• Блок управления: AMNC 3i (21,5-дюймовый экран)

• Тип лазерного источника: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Стабильность лазера: ± 2%

• Расход лазерного газа: ок. 10 л/ч

• Газовая смесь для лазера:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Режим луча: приблизительно TEM₀₀

• Расходимость луча: менее 2 мрад

• Частота импульсов: 1 - 2000 Гц

• Условия окружающей среды: 5 - 35°C при макс. 75% влажности

• Диапазон температур (рабочая температура): 25°C (± 1°C)

• Длина волны лазера: 10,6 мкм

• Потребление лазерного газа: около 10 л/ч

• Потребляемая мощность: 12-59 кВт (в среднем для всей системы)

• Ротационный индекс (RI): встроенная возможность обработки труб/профилей; блок RI присутствует в документации

• Потребляемая мощность (заводская табличка основного блока): 200 В, 50/60 Гц

• Вес машины: 13 550 кг

• Заводская табличка генератора: Модель AF4000i-C, вес 1200 кг

• Заводская табличка основного блока: Модель FO3015IIRI

Дополнительное оборудование

• Устройство смены поддонов: LST3015 RI (YOM 2017, S/N 30153398)

• Источник питания/трансформатор: TG513 (S/N 987/13)

• Блок охлаждения/вытяжки: PC5011FOm24kw (S/N 7196850001)

• Программное обеспечение VPSS 3i Tube Full Solution Pack

• Подставка для стола Steel-Prisma

• Ротационная установка для резки труб с индексом
