AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

В наличии имеется 40 комплектов систем Jupiter (в комплекте): система автоматизации сварки включает в себя систему управления порталом XYZ, систему управления сваркой, систему мониторинга сварки, систему технического зрения и средства передачи данных. Охлаждающие агрегаты в комплект не входят.

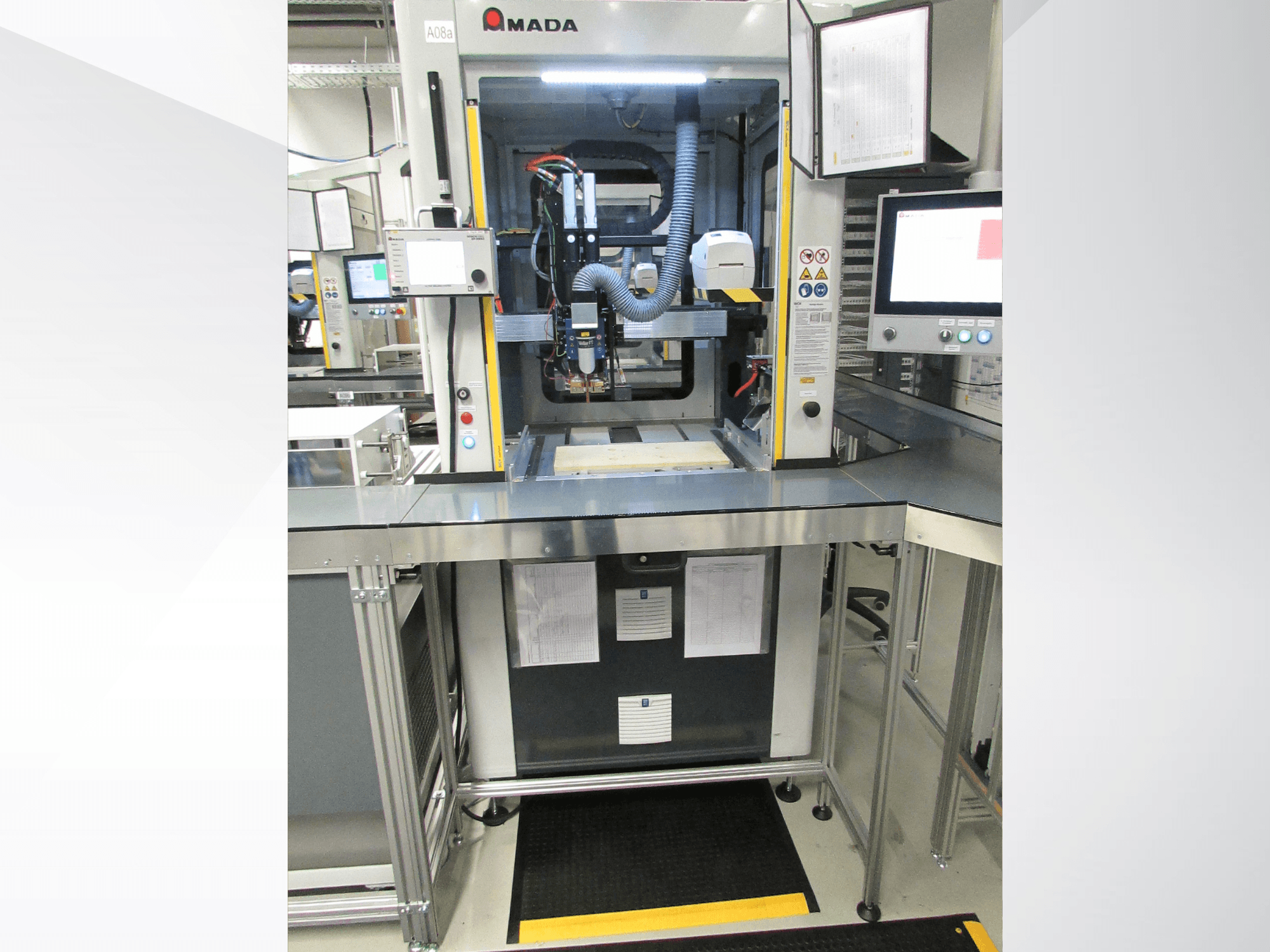

Усовершенствованный сварочный аппарат AMADA Jupiter с аккумуляторным блоком (2021)

Общие сведения

• Модель: Сварочный аппарат Jupiter Advanced Battery Pack

• Состояние: Очень хорошее / Ухоженный

• Габаритные размеры станка: 1 200 × 1 200 × 2 300 мм

• Система управления на базе ПЛК

• Контроллер сварки ISQ / MNC

Тип машины

• Автоматизированная система микро-контактной сварки

• Система сварки аккумуляторных батарей / модулей

Технология сварки

• Микро-контактная сварка

• Частота: 10 кГц

Рабочая зона

• Рабочая зона: 624 × 550 мм

• Площадь сварки (макс.): 540 × 450 мм

• Зона обзора (макс.): 540 × 450 мм

Производительность

• Время цикла сварки: 1,8 сек. (от точки сварки до точки сварки)

• Время визуального контроля: 1,2 с (от точки визуального контроля до точки визуального контроля)

• Наработка: 5 000–40 000 ч

Электрические характеристики

• Источник питания: 400 В переменного тока

• Главный предохранитель: 40 А

• Потребляемая мощность: 2 кВА

Пневматика

• Требования к сжатому воздуху: чистый сухой воздух под давлением 6 бар

Дополнительное оборудование, не входит в комплект

• Система загрузки роботом

• Система технического зрения

• База данных SQL для отслеживания

• Держатели электродов

• Запасные электроды

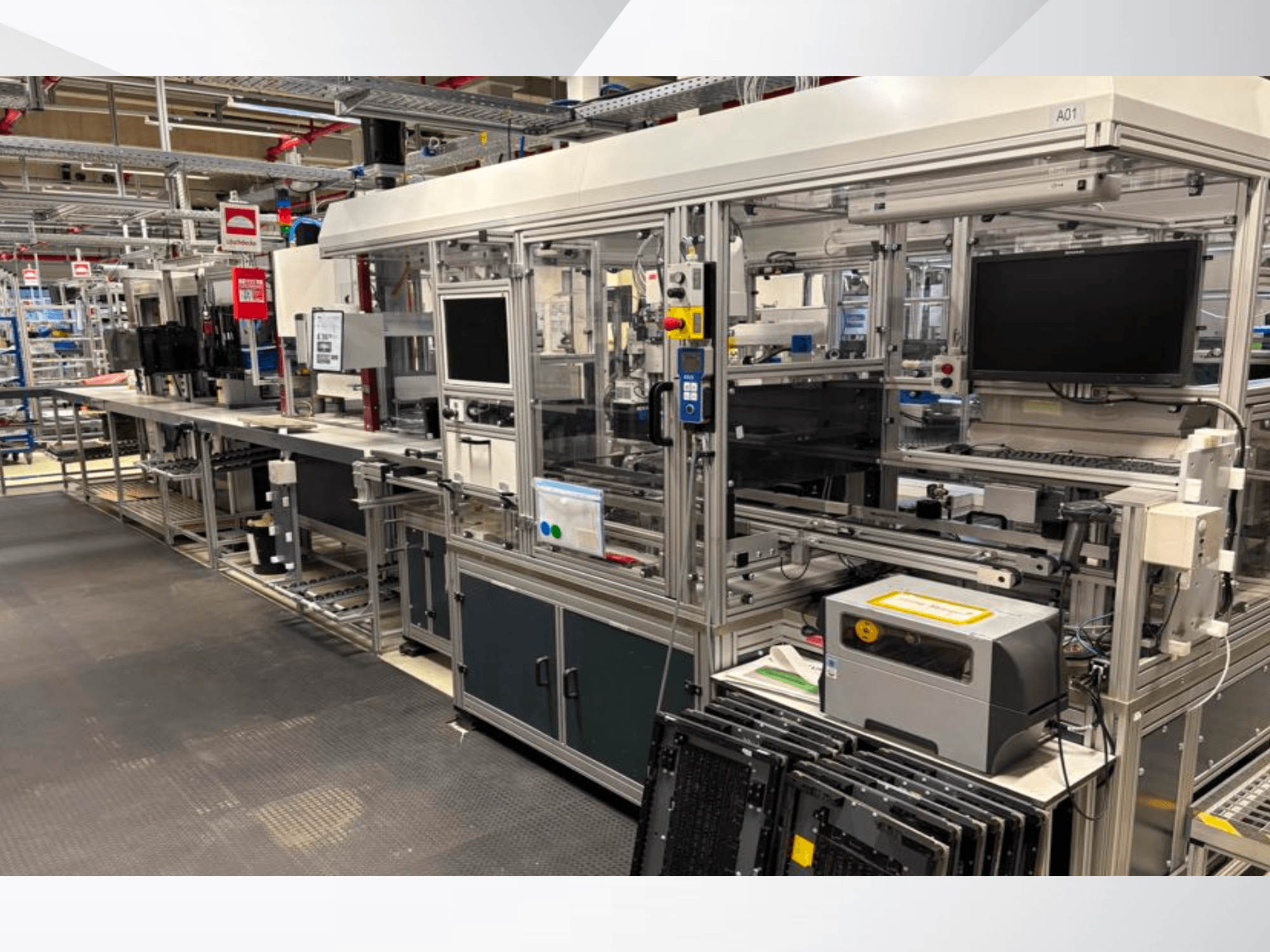

Дополнительная система загрузки роботом

Общие сведения

• Применение: автоматическая загрузка/разгрузка аккумуляторных батарей

• Интеграция: Сварочная система AMADA Jupiter

• Роботизированная загрузочная машина 25

Оборудование

• Автоматическая обработка деталей

• Встроенный визуальный контроль

• Интегрированный процесс сварки

Опция: 3x ASIC Robotics Steckautomat V (2022), цена по запросу

Общие сведения

• Производитель: ASIC Robotics AG

Применение

• Автоматическая установка / сборка аккумуляторных элементов

• Подходит для элементов 18650

• Подходит для элементов 21700

Совместимые типы держателей элементов

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Производительность

• 1 × 4 элемента одновременно: прибл. 1,0 сек/элемент

• 2 × 2 элемента одновременно: прибл. 1,0 сек/элемент

• 4 × 1 элемент: прибл. 1,3 сек/элемент

• Технический КПД: 95%

Электрические характеристики

• Напряжение: 3 × 400 / 230 В переменного тока

• Частота: 50 Гц

• Защита предохранителем: 25 А

• Кабель питания: 6 мм²

Пневматика

• Рабочее давление: 6–10 бар

• Подключение к воздухопроводу: штекерное соединение Ø14

• Качество воздуха: сухой и без масла

Габаритные размеры

• Высота машины ASIC Roboter с сигнальной башней: 2 720 мм

Вес

• Прибл. 2 100 кг

Условия окружающей среды

• Температура окружающей среды: от +5 °C до +40 °C

• Относительная влажность: 45–85 % без конденсации

Уровень шума

• Средний уровень шума: 75 дБ(A)
