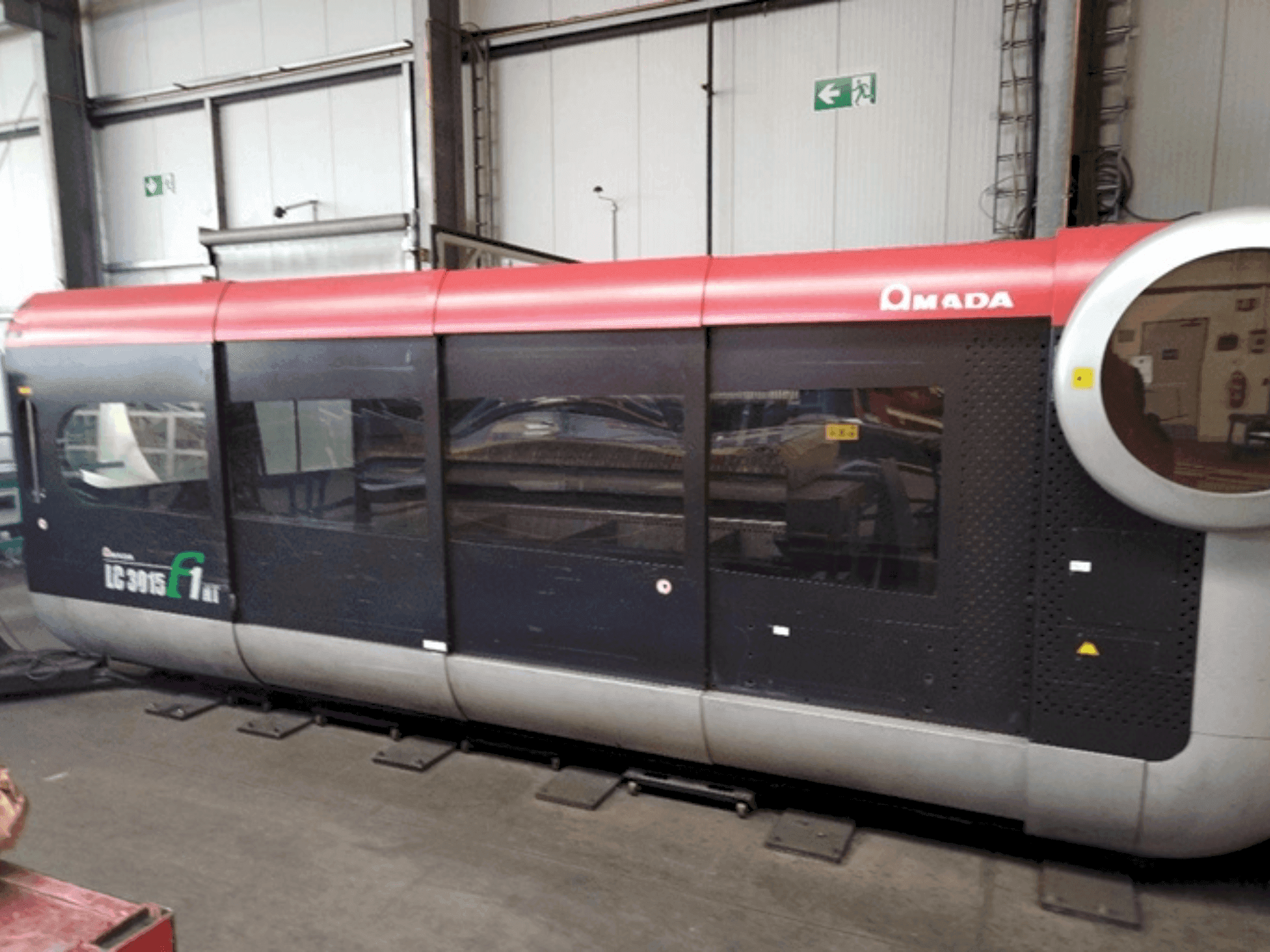

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Преимущества станка

Технические преимущества станка

• Необходимая мощность: 98 ква
• Мощность: 4 кВт
• Лазерный резонатор: af4000i-b
• Трансформатор: marx tg 516

Дополнительная информация

Машина с транспортировочным ящиком (Д х Ш х В): 7120×3150×2370 мм Вес (с транспортным ящиком): 13 500 кг Лазерный резонатор (Д х Ш х В): 2460×1140×1965 мм Вес лазерного резонатора: 1 300 кг Комбинированный блок (Д х Ш х В): 2332×1638×2201 мм Вес комбинированного блока: Приблизительно 1 750 кг Трансформатор (Д х Ш х В): 950×800×950 мм Вес трансформатора: 484 кг Устройство для смены паллет (Д х Ш х В): 3868×2352×1010 мм Вес устройства для смены паллет (без подъемных шаровых опор): 2 450 кг Вес устройства для смены поддонов (с подъемными шариковыми опорами [опция]): 3 500 кг Электрические разъемы Общая мощность системы: 400 V / 127 KVA Подключение питания трансформатора: 400 В / 89 кВА / 160 A Подключение питания комбинированного блока: 400 В / 38 кВА /55 А Подключение питания лазерного резонатора: 200 В / 55 кВА Подключение питания управления и приводов: 200 В / 34 кВА Рабочее напряжение: 3×400 В(±10%)/PE/50 Гц Макс. Потребляемый ток: 55 A Номинальная мощность трансформатора: 89 кВА Номинальное первичное напряжение трансформатора: 3×400 В(±10%) Номинальное вторичное напряжение трансформатора: 3×200 В Номинальный первичный ток трансформатора: 132 A Номинальный вторичный ток трансформатора: 257 A Потребности в сжатом воздухе и газе Общая потребность в сжатом воздухе (воздух, не используемый в качестве газа для резки): 7 бар; 69,6 м 3/ч Общая потребность в сжатом воздухе (воздух используется в качестве газа для резки): Макс. 9,7 бар; 132,6 м 3/ч Сжатый воздух для функций станка ("Охлаждающая резка" и "Выброс масла"): 6 бар; 18 м 3/ч Сжатый воздух для "ECO CUT": 6 бар; 18 м 3/ч Сжатый воздух для системы удаления дыма DELTAComp 1500-8/9: 5 бар; 5,6 м 3/ч Расход лазерного газа: 10 литров в час Газы для резки: Необходимы кислород, азот и сжатый воздух (если используется в качестве газа для резки). Требования к окружающей среде и месту установки Температура в рабочем помещении: +15 - +35 °C Высота помещения: Не менее 4 м Освещение: Не менее 500 люкс Влажность: Менее 75% (без конденсации росы) Вибрации: Должно быть устойчиво к сейсмическому ускорению менее 0,05 G (0,49 м/с 2) с амплитудой менее 5 мкм. Несущая способность фундамента: ≥49 кН/м 2
