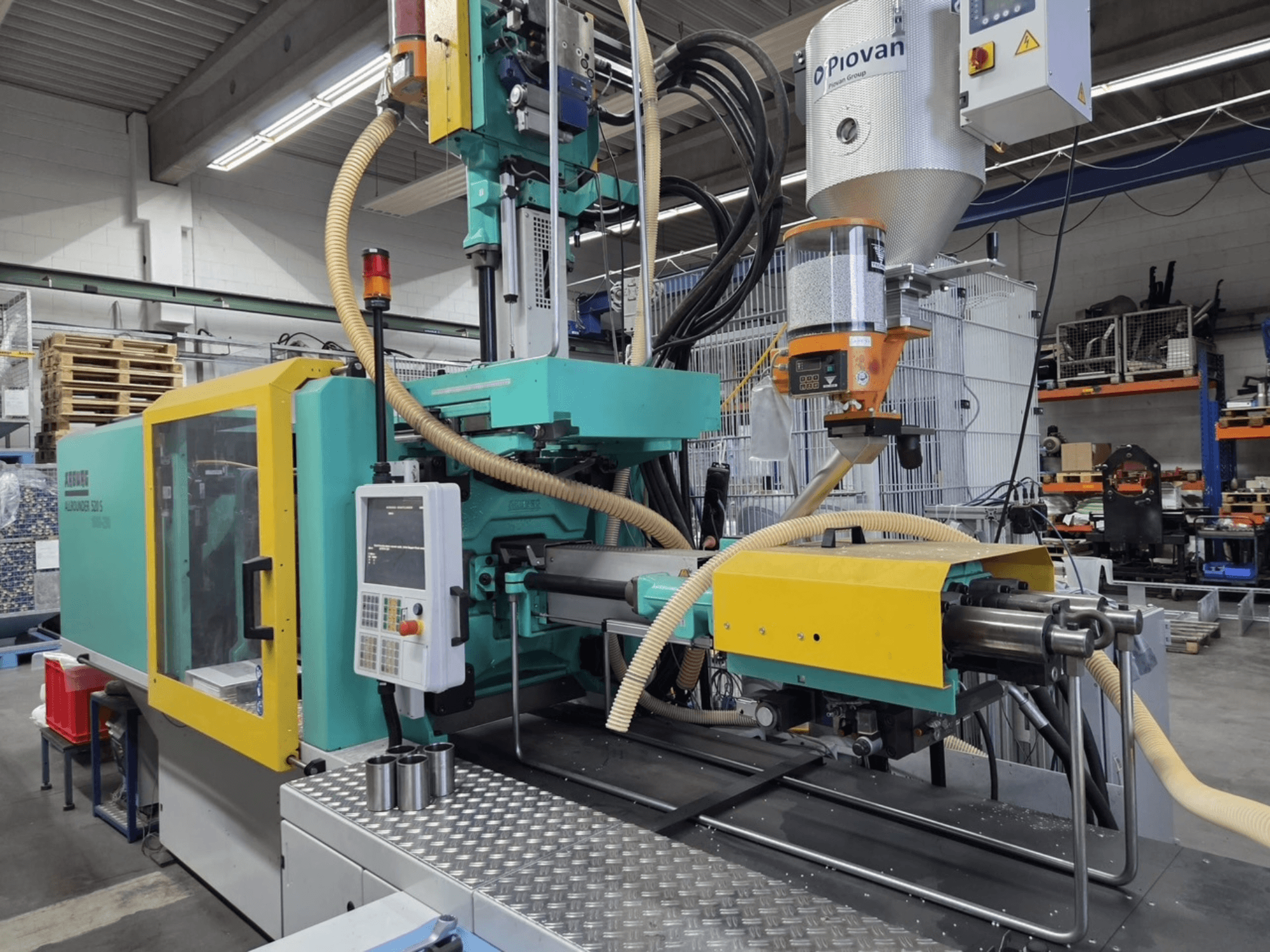

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Узлы впрыска и пластификации

  • 1-й узел впрыска:

    • Полный термопластичный цилиндр, 30 мм, износостойкий

    • Регулируемое усилие прижима сопла, программируемое

    • aXw Control ScrewPilot

  • 2-й узел впрыска:

    • 2-й узел впрыска 290, вертикальный

    • Полный термопластичный цилиндр, 30 мм, высокая износостойкость

    • Открытое сопло 30 мм с наконечником сопла; удлиненный наконечник сопла +20 мм; радиус 15

    • Нагревательная лента для открытого сопла

    • Регулируемое усилие прижима сопла, программируемое

    • aXw Управление ScrewPilot

  • Стандартная червячная муфта; геометрия муфты: двусторонняя

  • Многокомпонентная обработка; установка линии разделения на коротких направляющих для 2-го узла впрыска

  • Закрытие впрыска с помощью пресс-формы ("летающий впрыск")

• Привод, гидравлика и охлаждение

  • Приводной блок с двигателем мощностью 30 кВт

  • Расход топлива 65 л/мин

  • Модуль аккумулятора давления, объем накопителя 64 л (макс. 230 бар); привод аккумулятора

  • Непрерывное охлаждение и фильтрация масла; повышенная холодопроизводительность

  • Управление контурами охлаждения машины

• Система зажима, выталкиватель и тяги сердечника

  • Комплект зажимных пластин; центральный Ø 125 мм

  • Минимальная высота установки 450 мм (в выдвинутом состоянии)

  • Регулируемое давление выталкивателя P/Q (требуется T2); крестовина выталкивателя

  • Выталкивание сердечника:

    • 1 одновременное перемещение стержневой тяги (с управлением P/Q, программируемое)

    • Одновременное движение основной тяги 2 (с управлением P/Q, программируемое)

    • Сердечниковая тяга 3 одновременное движение (P/Q управляемая, программируемая)

    • Пневматическое управление вытягиванием стержня 4, включая редуктор давления

    • Электрическое управление протяжкой керна 1 (требуется VE 436/00)

• Подключения пневматики/гидравлики инструмента

  • Электрическое соединение пневматическое NVD 1 (в инструменте)

  • Электрическое пневматическое соединение NVD 2 (в инструменте)

  • Электрическое и гидравлическое соединение NVD 3 (в инструменте)

  • Электрическое и гидравлическое соединение NVD 4 (в инструменте)

  • Выдувное устройство 1 с редуктором давления; соединение для выдувного устройства 2

• Контуры охлаждающей воды и пресс-формы

  • Запорный клапан для охлаждающей воды (на входе); запорный клапан для охлаждающей воды (на входе 2)

  • Фильтр охлаждающей воды 100 мкм (на входе)

  • 3 контура охлаждающей воды к неподвижной плите пресс-формы; 3 контура охлаждающей воды к подвижной плите пресс-формы

  • Базовая комплектация для 2-го распределителя охлаждающей воды (ручной) с 7 свободными контурами охлаждения

• Управление и электрика

  • Прямое управление Selogica; технологический уровень

  • Защита предохранителями нагревательных контуров (1-6 с 16 A)

  • 15 электрических нагревательных контуров для нагрева пресс-формы

  • Функция форсирования для нагревательных контуров (горячий бегун)

  • Верхняя защита открыта, поднята на безопасное расстояние

  • Индикатор неисправности с мигающим светом

  • Авторизация оператора с помощью чип-карты (EUROMAP 65)

• Интерфейсы и возможности подключения

  • Интерфейс для конвейерной ленты (основание машины)

  • Подготовлен для шестиосевого робота с интерфейсом SELOGICA

  • Интерфейс робота (EUROMAP 67), 50-контактный

  • Интерфейс аварийного останова (24-контактный, 2-канальный)

  • Базовое оборудование для управления электрическими осями

  • Интерфейс главного компьютера OPC-UA

  • Интерфейс блока контроля температуры (20 мА); кабель контроля температуры HB-THERM

  • Последовательный интерфейс принтера USB; интерфейс внешней клавиатуры USB

  • Интерфейс CompactFlash для хранения данных

  • Интерфейс для блока смешивания цветов (1-й и 2-й блок впрыска)

  • Гнездо 1 CEE + 1 Schuko (дополнительное)

  • Розетка 3 CEE + 3 Schuko (отдельная поставка)

  • Интерфейс для ворот безопасности (EUROMAP 73); разъем для блокировки ворот безопасности (EM73)

• Комплекты оборудования

  • Контроль температуры инструмента

  • Контроль осей

  • Перемещение инструмента

  • Запуск и остановка

Дополнительное оборудование

• Внешние аксессуары в явном виде в список не включены.

• Подготовка станка/интерфейсы для подключения внешнего оборудования:

  • Шестиосевой робот (SELOGICA prep, EUROMAP 67)

  • Интерфейс конвейерной ленты

  • Интерфейс блока контроля температуры (20 мА)

  • Интерфейс блока смешивания цветов (вкл. 2-й узел впрыска)

  • Интерфейс защитных ворот (EUROMAP 73)
