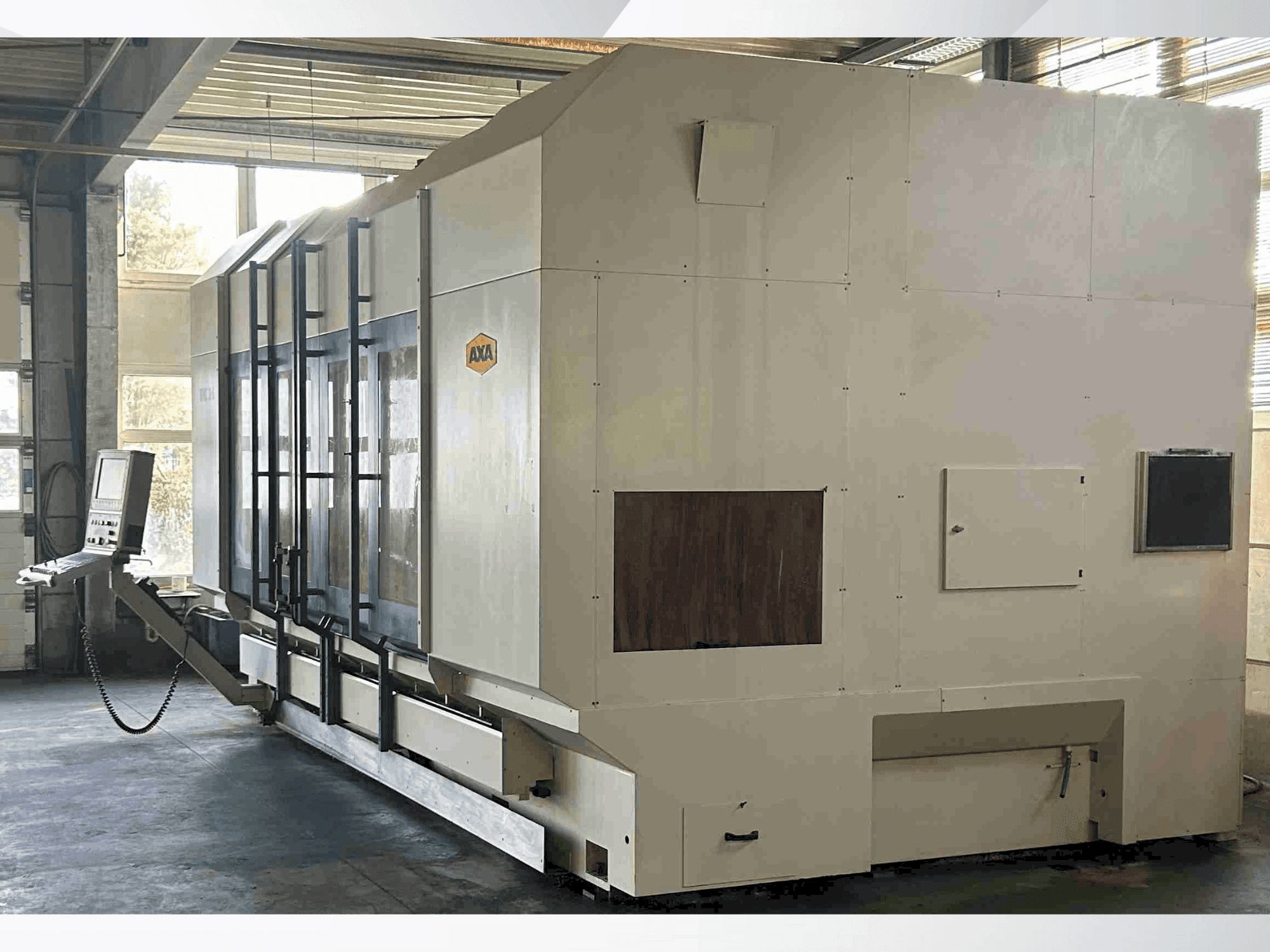

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Дополнительное оборудование

• - Станки поставляются с осью C и головкой с осью b +/-100º.

Дополнительная информация

Преимущества станка

• Технические преимущества станка:
  • - Макс. Крутящий момент при 40%: 143 (-255) нм
  • - Макс. Мощность при 40%: 30 (40) кВт
  • - Подача охлаждающей жидкости через шпиндель: 40 бар
  • - Макс. Усилие подачи: 9000 н
  • - Перемещение по оси x: 1760 - 9000 мм
  • - Ход маятника: прибл. X-перемещение/2 - 500 мм
  • - Перемещение по оси y (горизонтальное/вертикальное): 700 (900) мм
  • - Перемещение по оси z (горизонтальное/вертикальное): 850 (950) мм
  • - Расстояние от стола до шпинделя (горизонтальное/вертикальное): 250 - 1100 мм / 40 - 890 мм
  • - Т-образные пазы, центральный паз в качестве выравнивающего паза h7: 14 h9 мм
• Качественные преимущества станка:
  • - Расстояние между Т-образными пазами: 160 мм
  • - 3d датчик: rmp 60 renishaw
  • - Инструментальный датчик: tt140 heidenhain
  • - Поворотная головка nc, бесступенчатая регулировка, диапазон поворота ± 100°
  • - Диапазон поворота по оси b: ± 90°
  • - Фиксация: 2. 5° (1°, бесступенчатая)
  • - Мин. Время смены инструмента: 5 сек.
  • - Точность позиционирования на расстоянии более 1000 мм: ± 0. 015 (0. 0075) мм
  • - Повторяемость: ± 0. 005 мм
  • - Фрезерование в st 60 макс : 800 см³/мин

Дополнительная информация

• - Станок еще под напряжением / Сверление в St 60 макс: Ø 35 мм/ Нарезание резьбы в St 60 макс: M 30/ Дополнительный вес на метр Х-образного хода: ок. 2500 кг/ Вес базовой машины (X = 1760): ок. 14500 кг/ Рабочая высота: мин. 40 мм макс. 890 мм (вертикально)/ мин. 250 мм макс. 1100 мм (горизонтально)/ Мощность привода: Двигатель переменного тока с полым валом обеспечивает мощность 30 кВт/143 Нм при 40% ED./ Скорость вращения шпинделя: Шпиндель имеет диапазон скоростей 30-6 000 U/min./ Смена инструмента: Имеет цепной магазин с 22 гнездами для инструмента (SK40 DIN69871A/69872 A)./ Размеры: Вес: около 16 500 кг./ Габариты (L×B×H): около 5,7 м×3,9 м×3,4 м (+1,7 м для транспортера стружки)./ Инкапсуляция рабочей зоны: Для герметизации используется сильфонный кожух с ламелями из листового металла./ Увеличение хода оси Y до 900 мм и хода оси Z до 950 мм/ Работа в режиме челнока с помощью алюминиевой плиты челнока, включая смотровое окно и предохранительный выключатель./ Расширение инструментального магазина до 36 гнезд для инструментов/ Гидравлический зажим для держателя инструмента SK 40/ 1-осевая поворотная головка с ЧПУ, непрерывно позиционируемая в диапазоне ±100∘/ и программируемая с шагом 0,001∘/ Увеличенная мощность привода с помощью двигателя переменного тока с полым валом (№ 111). Максимальная мощность составляет 27 кВт/100% ED или 40 кВт/40% ED. Максимальный крутящий момент - 127 Нм/100% ED или 191 Нм/40% ED. Повышенные скорости вращения шпинделя в диапазоне 30-12 000 U/min с системой смазки распылением масла/ Подача охлаждающей жидкости через шпиндель, включая внешний 400-литровый бак с системой бумажных ленточных фильтров и насос высокого давления. Он может обеспечивать давление до 40 бар. Для этой опции необходим транспортер стружки/ Шарнирный ленточный транспортер стружки (левый или правый) со встроенным 200-литровым баком для охлаждающей жидкости и насосом для внешнего охлаждения/ Поворотный стол RTA 4L-800 с ЧПУ по 5-й оси с диаметром лицевой панели 1000 мм. Стол предназначен для горизонтальной установки с гидравлическим зажимом/ RTA интегрирован так, чтобы быть вровень с жестким столом/ Система управления Heidenhain iTNC 530 в сочетании с цифровым управлением приводами и 15-дюймовым TFT-дисплеем/ 3D-щуп (Renishaw RMP 60) для измерения инструмента, который хранится в магазине инструментов и может быть автоматически заменен. Программное обеспечение датчика используется для определения нулевой точки и положения, центрирования и электрического выравнивания заготовки/ Система контактных датчиков (Heidenhain TT 130) для измерения длины и радиуса инструмента, которая может быть установлена в зоне обработки и измеряет как со стоящим, так и с вращающимся инструментом
