BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

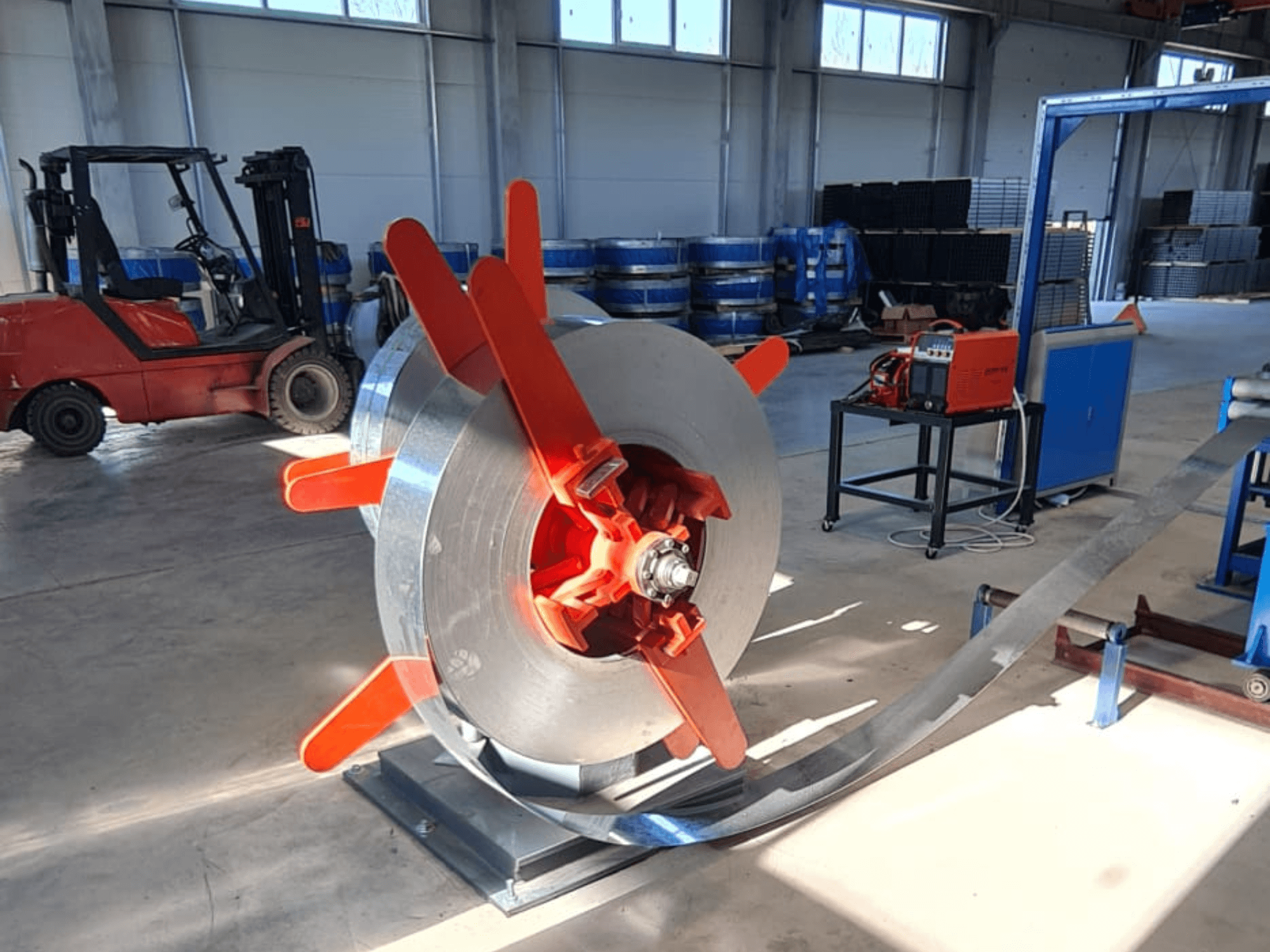

• Двухпозиционный разматыватель

  • Функция: Пассивная размотка катушки

  • Конструкция: Двухпозиционный с поворотом на 180°; ручное расширение

  • Преимущества: Быстрая загрузка, простое управление

• Гидравлические ножницы и машина для сварки встык

  • Функции: Обрезает передние/задние концы полос, центрирует и повторно сваривает

  • Конструкция: Ручные гидравлические ножницы со стрелой; передние/задние прижимные ролики; передние/задние центрирующие ролики; сварочное устройство

  • Метод резки: Гидравлические ножницы

  • Метод прессования: Двухцилиндровый пресс

  • Метод сварки: Ручная сварка

• Аккумулятор катушки

  • Функция: Обеспечивает непрерывное производство во время смены полос

  • Конструкция: Рамный тип с подвижной и неподвижной рамами (включая подающее устройство)

  • Скорость подачи: макс. 120 м/мин

  • Скорость складирования: макс. 200 м/мин

  • Длина хранимой полосы: 200-400 м

  • Двигатель прижимного ролика: AC 11 кВт

• Машина для формовки и калибровки

  • Рабочая высота: +850 мм

  • Мощность главного привода: Двигатель AC/DC 160 кВт, 1000-2000 об/мин; редуктор: зубчатая закалка; редуктор: коническая спиральная передача

  • Ввод/формирование: Пассивная 5-валковая правильная машина; вертикальные валки для подачи полосы; формовка с помощью 7 горизонтальных + 8 вертикальных валковых клетей

  • Направляющие/прессование/разрыхление/охлаждение/калибровка: 6 горизонтальных + 5 вертикальных валков; 1 круглый калибровочный стенд

  • Круглый калибровочный стенд: 1 разглаживающее устройство; 2 стороны с 8 валками (по 4 на сторону); валки Ø30 мм, 40Cr, закаленные/прокаленные/закаленные

  • Горизонтальный роликовый вал: Ø60 мм, положение подшипника 55, материал 40Cr; поверхностная закалка HRC 50-55

  • Вертикальный роликовый вал: Ø40 мм, материал 40Cr, закалка/темперирование/закаливание

  • Подшипниковый ползун: Кованая сталь 45#

  • Тип стенда: Портальный тип; ширина проема 120 мм; горизонтальный зажим стойки регулируется с помощью червячной передачи

  • Материал стоек: Сварные, отожженные при старении

  • Вал прижимного ролика: Ø50 мм, 2 ролика, ручная винтовая регулировка

  • Направляющий вал: Ø40 мм

  • Нож для снятия заусенцев: 2 шт (1 в использовании, 1 запасной)

• Резервуар для охлаждения: В комплекте

• Холодная пила (тип KK-5-50)

  • Функция: Обрезает трубы до заданной длины со скоростью линии

  • Диаметр труб: Круглые Ø16-63,5 мм (и соответствующие квадратные/прямоугольные)

  • Длина резки: 1-6 м

  • Толщина материала: 0,6-2,5 мм

  • Двигатель пилы: 11 кВт переменного тока с преобразователем частоты

  • Двигатель подачи: 2,9 кВт сервопривод (Yaskawa)

  • Приводной двигатель: 11 кВт сервопривод (Yaskawa)

  • Режим подачи: Серво многоступенчатая скорость

  • Следующая скорость: макс. 110 м/мин

  • Зажим: Пневматический

  • Пильный диск: Ø400 мм

  • Пильный редуктор: Модель KK-80

  • Ход пилы (длина стойки): 3 m

Примечание

• Технические данные и описания переписаны из оригинального подтверждения заказа и носят исключительно информационный характер; они не являются обязательными.

Дополнительное оборудование

• Конвейерная дорожка, стол и упаковочная машина

  • Функции: Автоматическая передача труб со стана на стол; упаковка в шестигранные пучки

  • Длина роликовой дорожки: 16 м

  • Привод: 1 двигатель YCT200-4A, 5,5 кВт
