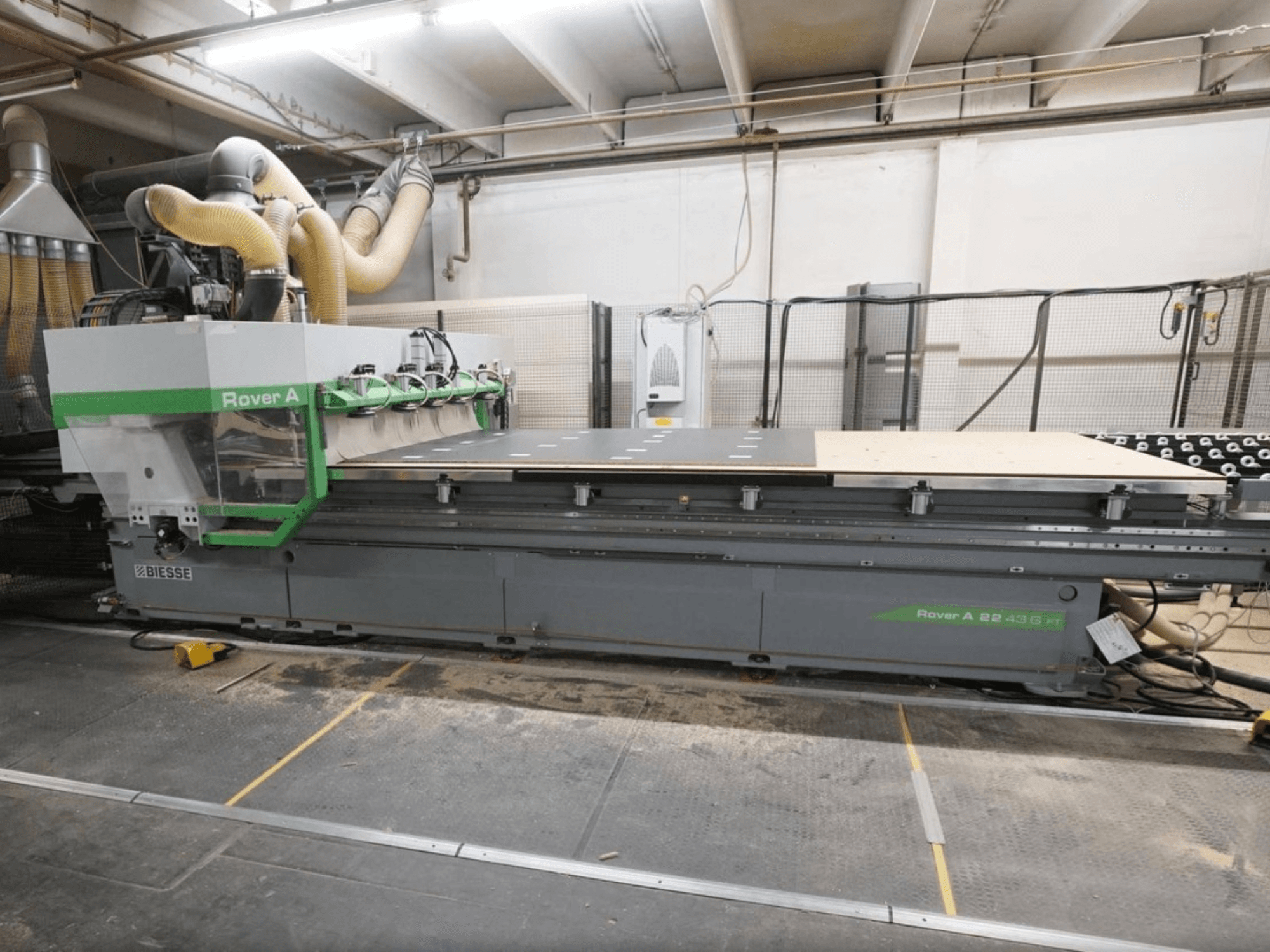

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Технические характеристики

• Размеры рабочего стола: 4 300 × 2 205 мм

• Максимальная скорость по оси X: 80 м/мин

• Максимальная скорость по оси Y: 60 м/мин

• Максимальная скорость по оси Z: 20 м/мин

• Ход по оси Z (версия с 3/4 осями): 325 мм

• Ход по оси Z (5-осевая версия): 430 мм

• Максимальный зазор для заготовки по оси Z: 170 мм

• Максимальный зазор для заготовки с поворотным рычагом: 120 мм

• Привод осей X и Y: зубчатая рейка и шестерня

• Привод оси Z: шарико-винтовой

• Направляющие осей: линейные направляющие с блоками шарикоподшипников с рециркуляцией шариков

• Производительность вакуумного насоса: 300 м³/ч при 50 Гц

• Вакуумная система: 20 независимых зон с ЧПУ-управлением

• Рабочие зоны: 2

• Зоны зажима: 2 по оси X

• Пневматические упоры: 16

• Шаг решетчатого стола: 30 мм

• Размеры вакуумного модуля: 132 × 146 мм

• Высота вакуумного модуля: 29 мм

• Шаг поворота вакуумного модуля: 15°

• Нагнетатель стола с пневматической подушкой: Да

• Максимальная толщина одной панели: 50 мм

• Минимальная толщина одной панели: 9 мм

• Максимальная толщина загрузки нескольких панелей: 20 мм

• Максимальная толщина при разгрузке нескольких панелей: 60 мм

• Толщина защитной плиты: 8–25 мм

• Максимальный вес панели: 200 кг

• Минимальный размер панели по оси Y при загрузке: 800 мм

• Длина разгрузочного конвейера: 4 800 мм

• Максимальная длина разгружаемой панели: 4 300 мм

5-осевой обрабатывающий модуль

• Количество осей: 5 интерполирующих осей

• Интерфейс инструмента: HSK F63

• Охлаждение: жидкостное

• Мощность S1: 11 кВт / 15 л.с. при 12 000 об/мин

• Мощность S6: 13 кВт / 17,4 л.с. при 12 000 об/мин

• Максимальная скорость вращения шпинделя: 20 000 об/мин

• Поворот оси C: непрерывный на 360°

• Скорость оси C: 12,4 об/мин

• Диапазон позиционирования оси B: ±100°

• Скорость оси B: 12,4 об/мин

• Подшипники шпинделя: керамические

• Приводной двигатель: бесщеточный, с цифровым управлением

• Редуктор: гармонический редуктор

• Смазка: пожизненная смазка

Сверлильная головка

• Тип: BH 26 2L

• Максимальное количество инструментов: 26

• Вертикальные сверлильные шпиндели: 16

• Расположение вертикальных шпинделей: 8 в направлении X / 8 в направлении Y

• Шаг вертикальных шпинделей: 32 мм

• Горизонтальные сверлильные шпиндели: 4 с двойным выходом

• Расстояние между осями горизонтальных шпинделей: 32 мм

• Пилы для прорезания канавок: 2

• Направления движения пил для прорезания каналов: X / Y

• Диаметр пилы для прорезания каналов: 120 мм

• Максимальная глубина прорезания: 25 мм

• Мощность двигателя: 1,7 кВт при 2 800 об/мин / 3 кВт при 6 000 об/мин

• Максимальная скорость сверления: 6 000 об/мин

Магазин инструментов

• Тип: револьверный инструментальный магазин

• Вместимость: 16 инструментов

• Расстояние между позициями инструментов: 114 мм

• Максимальный диаметр инструмента при полном магазине: 110 мм

• Максимальный вес одного инструмента: 7,5 кг

• Максимальный общий вес инструментов: 55 кг

Автоматическая загрузка/разгрузка

• Направление загрузки: спереди

• Направление подачи: справа налево

• Система загрузки/разгрузки: тип B

• Присоски: 5

• Производительность автоматической загрузки: до 3 панелей

• Подметающий рычаг: Да

• Автоматическая очистка стола: Да

• Загрузочный стол: автоматическая центровка по осям X/Y

• Разгрузочный конвейер: с приводом

• Управление конвейером: с ЧПУ

• Датчик конца конвейера: фотоэлемент

WINSTORE 3D

• Система: WINSTORE 3D K1

• Длина системы: 16 000 мм

• Длина балки: 8 000 мм

• Дополнительные модули: 3 000 / 6 000 / 8 000 мм

• Максимальная длина рамы всасывателя: 5 200 мм

• Поперечные конвейеры: ленточные, 5 200 мм

• Обработка панелей: необработанные и тонкие панели

• Определение веса панели: тензодатчик

• Минимальная ширина панели (опция): 450 мм
