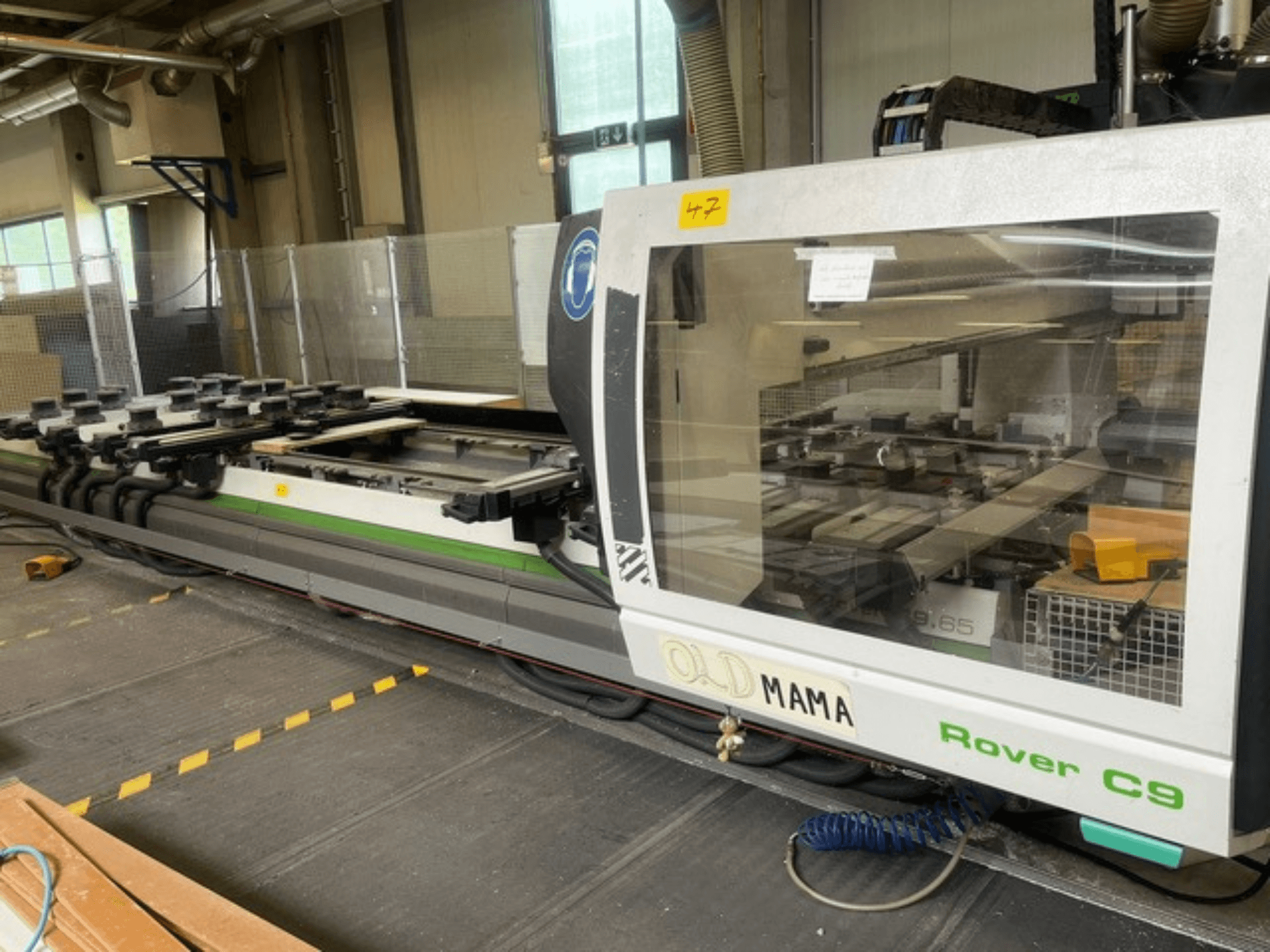

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Система привода оси X: реечная шестерня

• Система привода по оси Y: шарико-винтовая пара

• Система привода по оси Z: шарико-винтовая пара

• Система направляющих: линейные направляющие с рециркуляционными шарикоподшипниковыми блоками

• Двигатели: бесщеточные двигатели с цифровыми приводами

• Форматы программирования: DXF и CID3

• Тип главного шпинделя: 5 интерполирующих осей

• Мощность шпинделя S1: 8 кВт при 12000 об/мин

• Мощность шпинделя S6: 9 кВт при 12000 об/мин

• Максимальная скорость вращения шпинделя: 22000 об/мин

• Инструментальный интерфейс: HSK F63

• Вращение по оси C: 360° непрерывно

• Скорость оси C: 13,5 об/мин

• Вращение по оси B: ±100° (позиционирование) / ±98° (интерполяция)

• Скорость оси B: 13,5 об/мин

• Скорость подачи по оси Z: 30 м/мин

• Вакуумная система: многозонный вакуум с подключениями с обеих сторон

• Производительность вакуумного насоса: 250 м³/ч (50 Гц) / 300 м³/ч (60 Гц)

• Рабочий стол: Система ATS с модульными опорами

• Количество опор для заготовок: 10

• Количество держателей модулей: 40

• Размер модуля: 132 x 132 x H41,5 мм

• Размер вакуумного модуля: 132 x 146 x H74 мм / 132 x 54 x H74 мм

• Общая высота модуля: 115,5 мм

• Система зажима: вакуумная и пневматическая (Uniclamp опционально)

• Усилие зажима Uniclamp: 220 кг при давлении 7 бар

• Минимальная длина заготовки (Uniclamp): 140 мм

• Сверлильный блок: BH 42 L

• Вертикальные сверлильные шпиндели: 29

• Горизонтальные сверлильные шпиндели: 6 (двойной выход)

• Диаметр желобчатой пилы: 120 мм

• Скорость вращения сверлильного шпинделя: до 6000 об/мин

• Устройство смены инструмента: цепной тип

• Емкость устройства смены инструмента: 22 позиции

• Расстояние между инструментами: 180 мм

• Максимальный диаметр инструмента (полная загрузка): 175 мм

• Максимальный диаметр инструмента (одиночный): 250 мм

• Максимальная длина инструмента: 268 мм

• Максимальный вес инструмента: 7,5 кг

• Общий вес инструмента: 100 кг

• Устройство смены инструмента: 1 позиция

• Максимальный вес инструмента: 8 кг

• Электропитание: 380/400/415 В 50/60 Гц

• Инвертор для шпинделя: до 14 кВт

• Система охлаждения: блок жидкостного охлаждения для электрошпинделей (1600 Вт)

• Система смазки: автоматическая централизованная смазка

• Система безопасности: CE-совместимая, с защитными ковриками, ограждениями и аварийными остановками

• Удаление стружки: встроенный транспортер стружки

В 2023 году станок получил новую 5-осевую шпиндельную головку HS552 A HD 0S2 + ES360 F63 9 кВт
