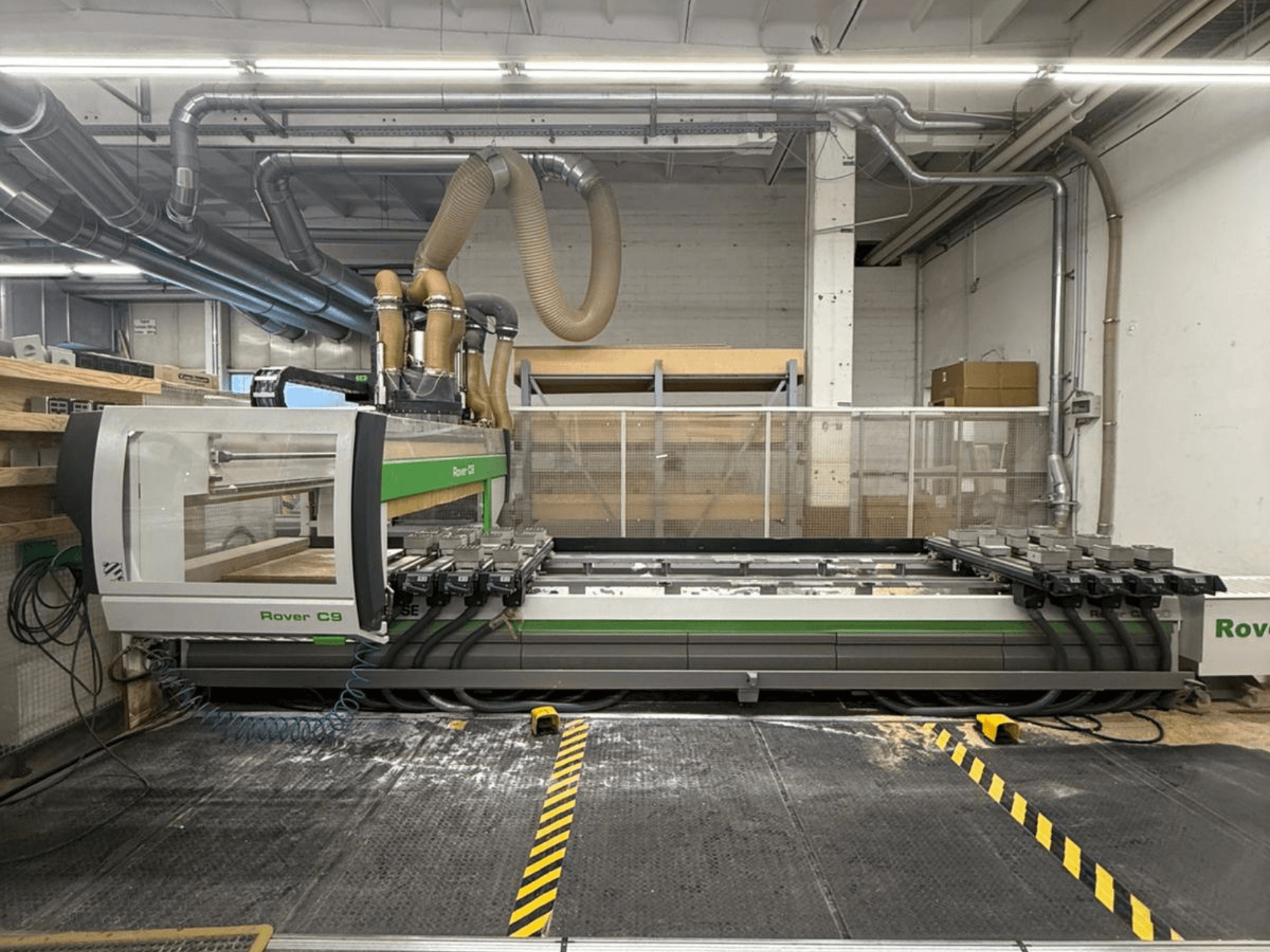

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Рабочий стол и зажимы

• 8 держателей пластин ATS (L = 1525 мм) и 24 направляющих

• Автоматическое позиционирование держателей пластин и направляющих (EPS X-Y)

• Пневматическая система фиксации, разделенная на 2 рабочие зоны по оси X

• 8 задних опорных упоров, ход 115 мм

• 8 упоров с ходом 140 мм, расположенных на расстоянии 1175 мм (L = 1280 / 1525 / 1800 мм)

• 8 упоров, ход 140 мм, расположены на расстоянии 770 мм (L = 1280 / 1525 / 1800 мм)

• 4 боковых упора, ход 140 мм (2 левых + 2 правых), с пневматической системой

• 4 съемных центральных упора, ход 140 мм (2 левых + 2 правых), с пневматической системой

• Датчик для обнаружения опущенных упоров

• Пневматическая система для держателей подъемной штанги

• 6 держателей подъемной штанги для легкой загрузки (модули H = 74 мм)

Вакуум

• Вакуумная система для насоса 250 м3/ч

• Пластинчато-роторный вакуумный насос 250 м3/ч для стандартной вакуумной системы

Обрабатывающие узлы и конфигурация

• Состав C3-A1:

  • Устройство для установки дефлекторов стружки с пневматическими или индуктивными датчиками на 5-осевой обрабатывающий агрегат

  • Фланец для установки устройств на рабочем блоке с 5 интерполирующими осями (устройства могут использоваться только при вертикальном положении электрического шпинделя)

• Композиция C3-P2:

  • Дополнительный Z-ползун для задних рабочих узлов, управляемый независимой осью Z

  • Сверлильная головка BH 42 L

  • Цепной сменщик инструмента с 22 позициями (межосевое расстояние 180 мм)

  • Железный захват для отражателя стружки с пневматическим или индуктивным датчиком, расположенный в устройстве цепной смены инструмента

  • Стружкоотвод RH с индуктивным датчиком для стандартного электрошпинделя или 5-осевого электрошпинделя мощностью 15 кВт (требуется устройство для стружкоотвода; требуется фланец для монтажных узлов при использовании 5-осевого электрошпинделя; требуется ось C при использовании стандартного электрошпинделя)

Системы

• Автоматическая система смазки

• Блок управления с 5 интерполирующими осями

Дополнительное оборудование

• Конвейерная лента для удаления стружки и обрезков (транспортер стружки)

• Блок жидкостного охлаждения для систем с жидкостным охлаждением (может охлаждать два электрических шпинделя или один электрический шпиндель плюс одну сверлильную головку с жидкостным охлаждением)

Примечание: Технические данные и описания взяты из оригинального подтверждения заказа и носят исключительно информационный характер; они не являются обязательными.
