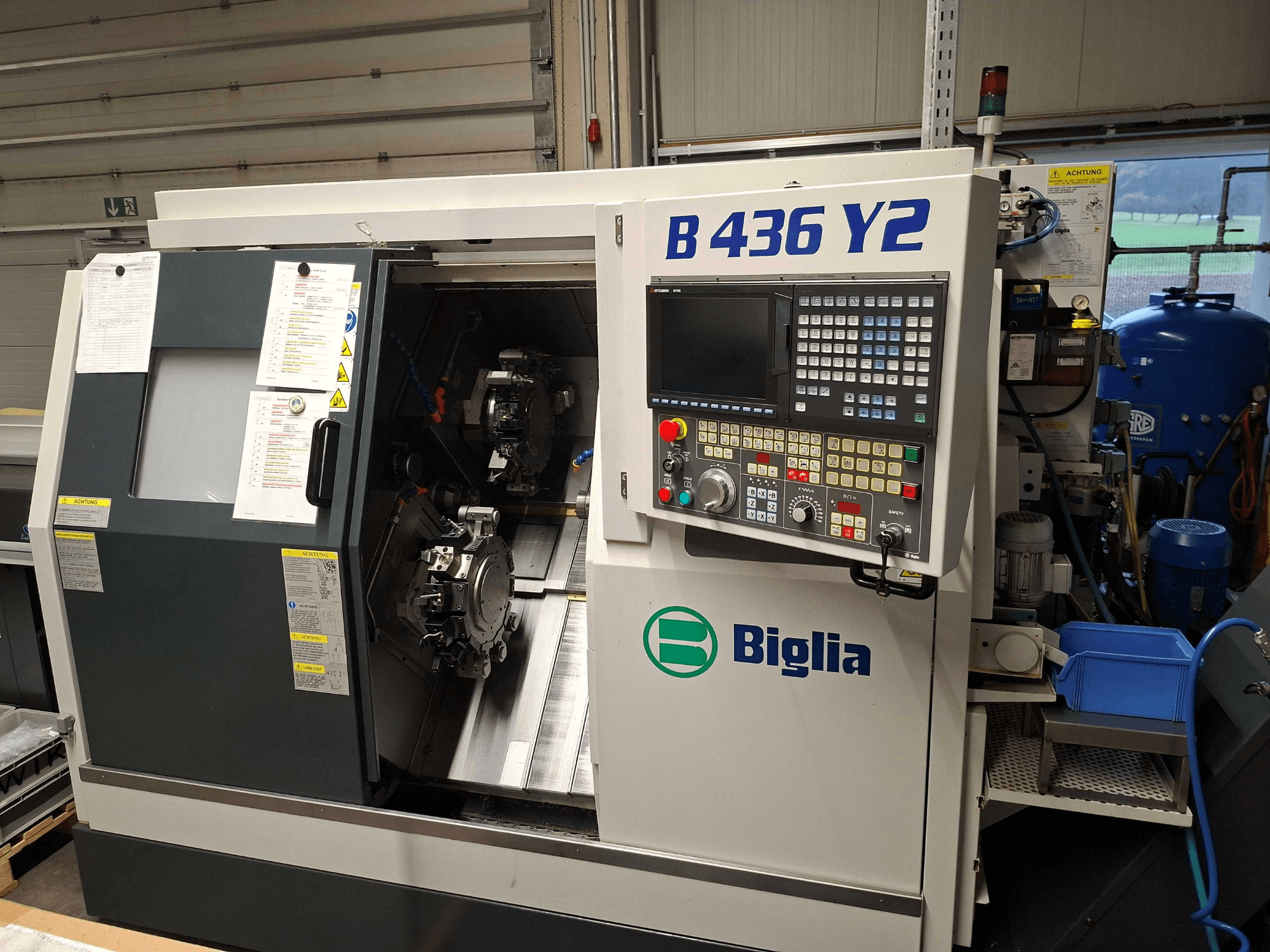

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Макс. диаметр прутка: 36 мм

• Направляющая трубка: 37,5 мм

• Шпиндель: 115 мм

• Тяговая трубка: 46 мм

• Непрерывная мощность двигателя: 7,5 кВт

• Постоянная мощность от: 1700 об/мин

• Макс. крутящий момент: 62 Нм

• Площадь тяги цилиндра: 75 см²

• Ход цилиндра (макс.) для зажима: 26 мм

• Продольное скольжение (ось Z1)

  • Макс. ход: 300 мм

  • Диаметр/шаг шариковинтовой пары: 25/10 мм

  • Макс. скорость перемещения: 30 м/мин

• Поперечные салазки (ось X1)

  • Макс. ход: 85 мм

  • Диаметр/шаг шариковинтовой пары: 25/5 мм

  • Макс. скорость перемещения: 15 м/мин

• Вертикальные салазки (ось Y1)

  • Макс. ход: 50 (+25/-25) мм

  • Диаметр/шаг шариковинтовой пары: 25/5 мм

  • Макс. скорость перемещения: 15 м/мин

• Продольное скольжение (ось Z2)

  • Макс. ход: 300 мм

  • Диаметр/шаг шариковинтовой пары: 25/10 мм

  • Макс. скорость перемещения: 30 м/мин

• Поперечные салазки (ось X2)

  • Макс. ход: 85 мм

  • Диаметр/шаг шариковинтовой пары: 25/5 мм

  • Макс. скорость перемещения: 15 м/мин

• Вертикальные салазки (ось Y2)

  • Макс. ход: 50 (+25/-25) мм

  • Диаметр/шаг шариковинтовой пары: 25/5 мм

  • Макс. скорость перемещения: 15 м/мин

• Подключаемая нагрузка: 11 кВт / 40 кВА / 70 A / 3 x 400 В

• Рабочее давление: 4,8-6,9 бар

• Макс. расход воздуха (подача): 0,10 м³/мин (ориентировочно)

• Габаритные размеры (с транспортером стружки) Д х Г прибл.: 3682 x 1430 мм

• Общая высота (макс.): 1900 мм

Дополнительное оборудование

• Высокоточный держатель расточного прутка Ø25 мм с внутренней охлаждающей жидкостью (Oesterle)

• Прецизионная переходная втулка D=25/16 (Oesterle)

• Прецизионная переходная втулка D=25/12 (Oesterle)

• Прецизионная переходная втулка D=25/06 (Oesterle)

• Цанговый патрон ER20, хвостовик D=25 мм (Oesterle)

• Прецизионный держатель для разводного инструмента SH26 мм, левый, высота 70 мм

• Радиальная сверлильно-фрезерная головка ER20 с внутренней охлаждающей жидкостью, 1:1, 6000 об/мин (MT)

• Радиальная сверлильно-фрезерная головка ER20 с внутренней охлаждающей жидкостью, 1:2, 12 000 об/мин (MT)

• Внешний держатель токарного резца, 1-я сторона 16x16 / 0088-00004 (Oesterle)

• Угловой внешний держатель токарного резца, 2-я сторона 16x16 / 0088-00006 (Oesterle)

• Насос высокого давления 40 бар со сменным фильтрующим картриджем

• Пистолет для охлаждающей жидкости с собственным насосом

• Цанговый патрон

Станок работал с охлаждающей смазкой! Бренд: Castrol Тип: Hysol MB 50

Натяжение главного и контршпинделя гидравлическое и регулируется давлением! На контршпинделе установлен цанговый патрон с ограничением хода! Предварительная настройка инструмента представляет собой измерительный щуп, который используется только для измерения инструмента! Он также функционирует должным образом! Давление смазочно-охлаждающей жидкости составляет 7 бар и может быть увеличено до максимального значения 40 бар с помощью M-кода! Съемник заготовок постоянно установлен в станке и может быть свободно запрограммирован! Магазин для загрузки прутков входит в комплект поставки! Согласно инструкции по эксплуатации, загрузчик прутков может обрабатывать 1500 мм
