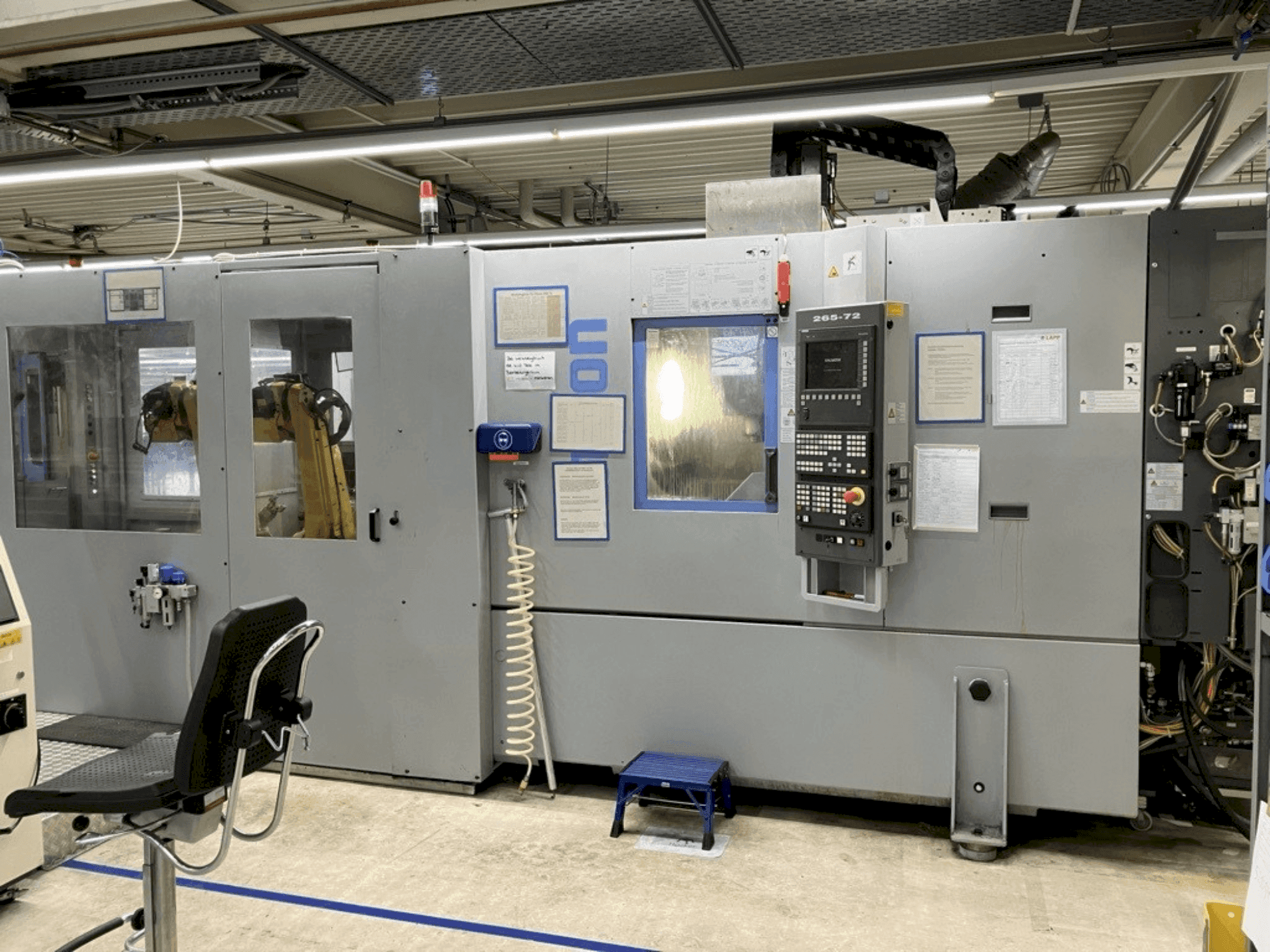

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Преимущества станка

Технические преимущества станка

• Управляемые оси: 6 осей
• Вылет: 704 мм
• Ускорение/замедление: От 0 до 12000 мин-1 за 0. 6 секунд
• Зажимная поверхность: 820 x 440 мм²
• Мощность сверления в st 60: Ø 16 мм
• Нарезка: m 16
• Производительность фрезерования в ст. 60: 80 см³/мин
• Ускорение: по осям x и y - 0. 7 g, по оси z - 1. 0 g

Дополнительная информация

Движение Диапазон и скорость перемещения осей: J1: 340°/360° (опция) при 350°/с J2: 200° при 350°/с J3: 388° при 400°/с J4: 380° при 450°/с J5: 240° при 450°/с J6: 720° при 720°/с Допустимый момент нагрузки: J4 и J5: 11,9 Нм J6: 6,7 Нм Повторяемость: +/- 0,02 мм Максимальная скорость J1: 195°/с J2: 175°/с J3: 180°/с J4 и J5: 400°/с J6: 600°/с Допустимый момент нагрузки J4 и J5: 7,7 Нм J6: 9,8 Нм Инструменты Автоматический сменщик инструментов: Карманы для инструментов: 24 Время смены инструмента: прибл. 0,9 с Время перехода от чипа к чипу: около 2,4 с Заготовки подаются через автоматизированную систему подачи и последовательно загружаются в обрабатывающие центры Chiron двумя промышленными роботами Fanuc. После завершения процесса обработки они снова извлекаются. Затем роботы переносят детали в систему перегрузки, которая транспортирует их в систему последующей очистки. Встроенная линия мойки обеспечивает надежную очистку компонентов в соответствии с заданными характеристиками чистоты. После процесса мойки два синхронно работающих робота Fanuc принимают очищенные детали в задней части системы. В зависимости от технологических требований они либо автоматически укладываются на поддоны, либо подвергаются дальнейшей обработке, например, клепке. Вся система работает полностью автоматически.
