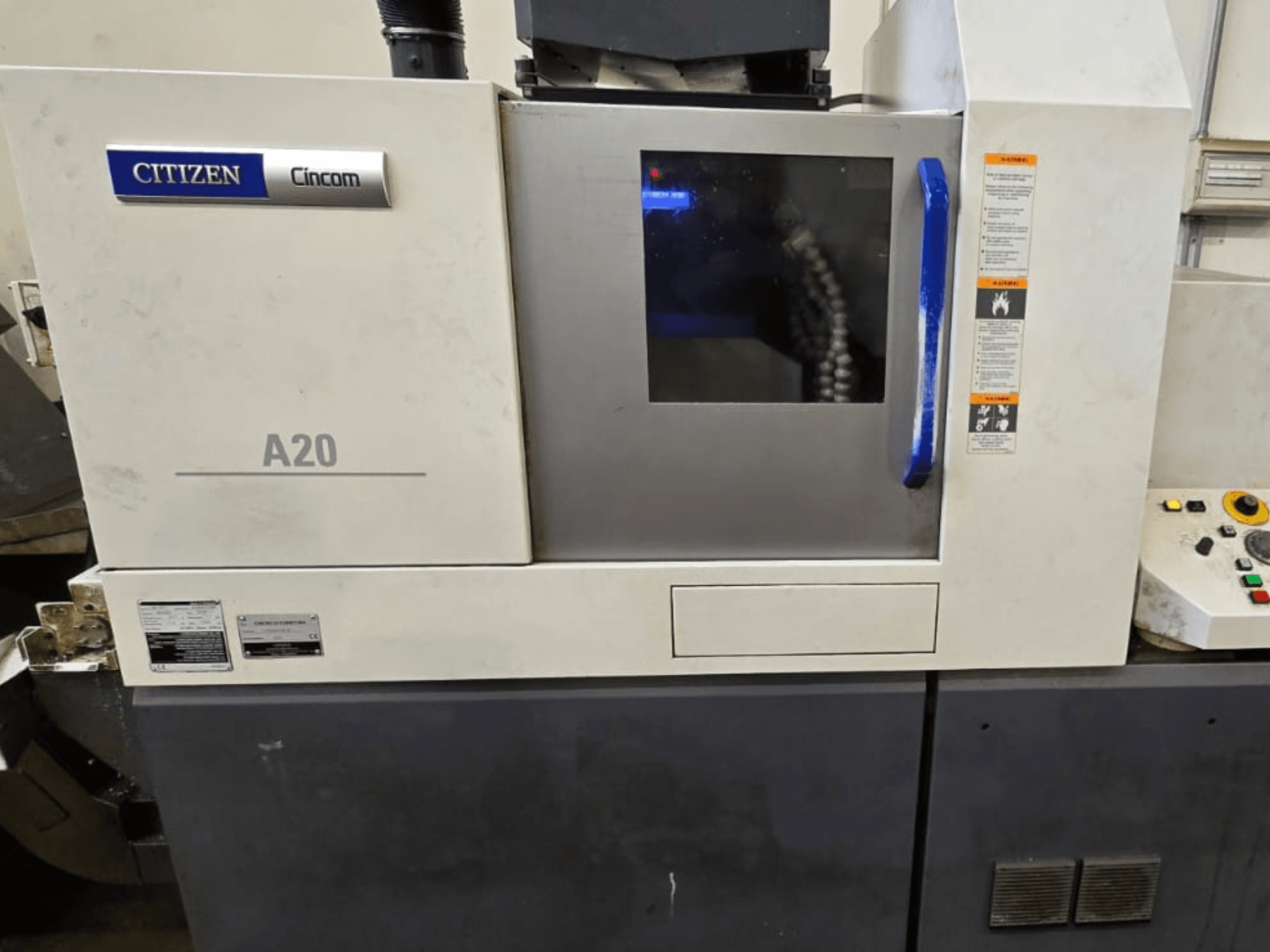

Citizen - A20IT-TUR-CIT-2018-00001

• Состояние: подключено к источнику питания, работает

• Наработка шпинделя: прибл. 7 000 ч

• Оси/конфигурация:

  • Общее количество осей: 6 (5 линейных: X1, Y1, Z1, X2, Z2 + C-ось)

  • Ось C: на главном и противовращающемся шпинделях, разрешение 0,001°, индексация на 90° за 0,27 с

• Рабочие характеристики:

  • Максимальный диаметр прутка: 20 мм (стандарт); с установленной опцией «Large Bore»: 25,4 мм (1")

  • Максимальная длина обработки за один зажим: 200 мм с синхронизированной направляющей втулкой

  • Максимальный вылет из противошпинделя: 80 мм

• Главный шпиндель:

  • Максимальная скорость: 10 000 об/мин (ограничена до 8 000 об/мин при диаметре отверстия 25,4 мм в соответствии с параметрами)

  • Мощность двигателя: 2,2 / 3,7 кВт

  • Максимальный диаметр сверления: Ø12 мм

  • Максимальный размер резьбы: M8

• Контршпиндель:

  • Максимальная частота вращения: 8 000 об/мин

  • Мощность двигателя: 1,1 / 1,5 кВт

  • Ось C: Да, разрешение 0,001°

• Система инструментов:

  • Общее количество позиций инструмента: 22 + α

  • Приводные инструменты: Да

  • Приводные инструменты: 4

  • Мощность двигателя приводного инструмента: 0,75 кВт

  • Максимальная скорость вращения приводных инструментов: 8 000 об/мин

• Расположение инструментов:

  • Блок инструментов: 5 токарных инструментов, 16 × 16 мм

  • Поперечные приводные инструменты: 4 x ER16

  • Передние позиции инструментов: 4 фиксированных приводных инструмента + 2 двойные позиции ER11

  • Задние позиции инструментов: 3 фиксированных инструмента + 1 приводной инструмент ER11 на противошпинделе

  • Диаметр расточного инструмента: Ø25,4 мм на 3 позициях

• Ход:

  • X1: 55 мм; Y1: 308 мм; Z1: 200 мм

  • X2: 55 мм; Z2: 200 мм

• Подача/точность:

  • Быстрый перемещение: 30 м/мин (X/Y/Z)

  • Линейное разрешение: 0,0001 мм

  • Разрешение по вращению: 0,001°

• Рабочие жидкости:

  • Емкость масляного бака: 180 л

• Данные по установке:

  • Источник питания: 200 В ±10 %, 50/60 Гц

  • Потребляемая мощность: прибл. 13 кВА (15 кВА с охлаждающей жидкостью под высоким давлением)

  • Подача воздуха: 0,5 МПа, 100 Нл/мин

• Установленные опции:

  • Опция «Большой диаметр» S393 с диаметром шпинделя 25,4 мм (1")

Дополнительное оборудование

• Подающий механизм: LNS EXPR S3 320 Z, емкость 3 м, до Ø25 мм

• Система подачи охлаждающей жидкости под высоким давлением: Citizen 1,5 МПа, 15 л/мин, фильтр 50 мкм

• Конвейер для стружки: шарнирный, с задней разгрузкой

• Выгрузка длинных деталей

• Установка для удаления паров и дыма
