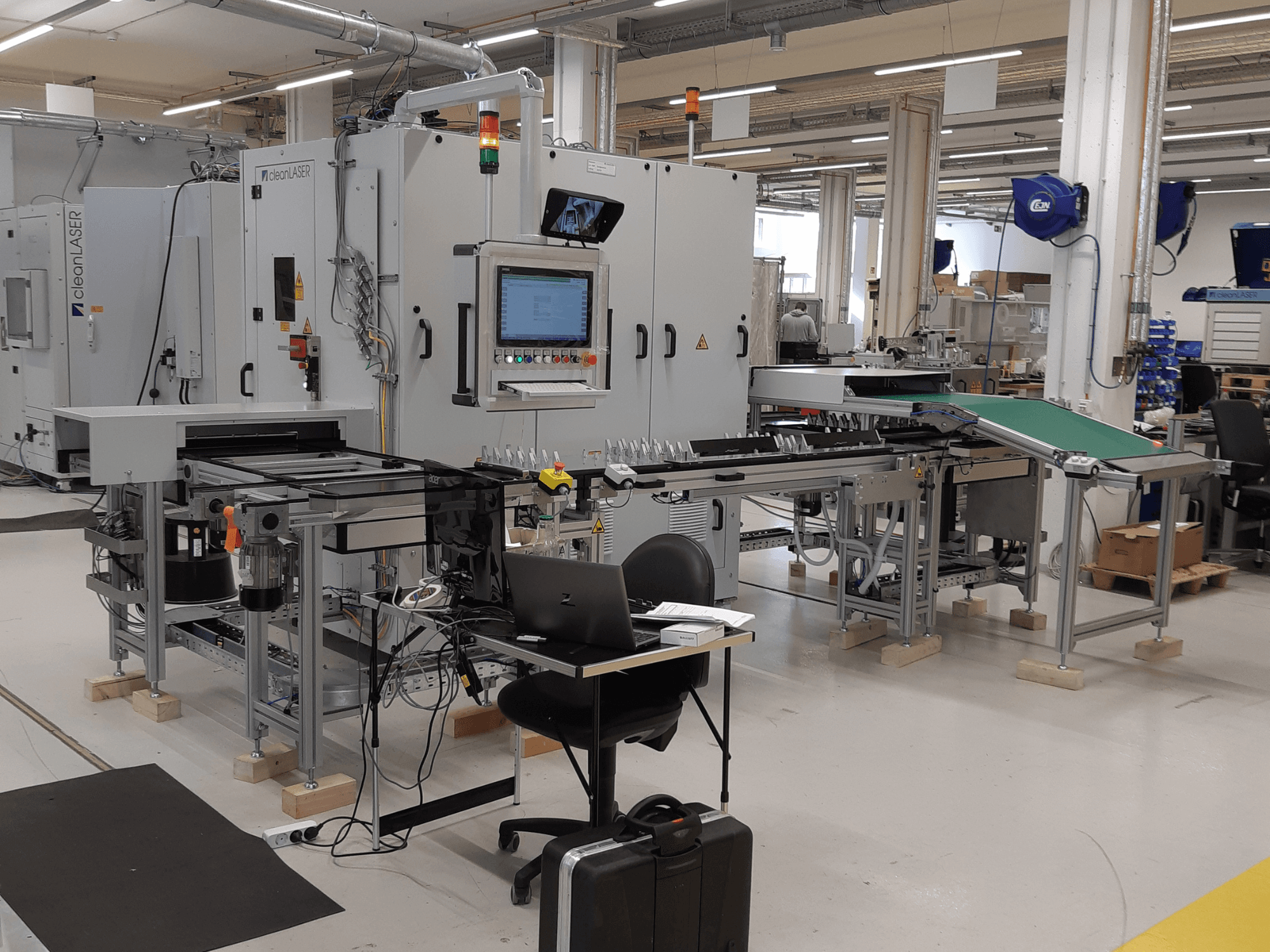

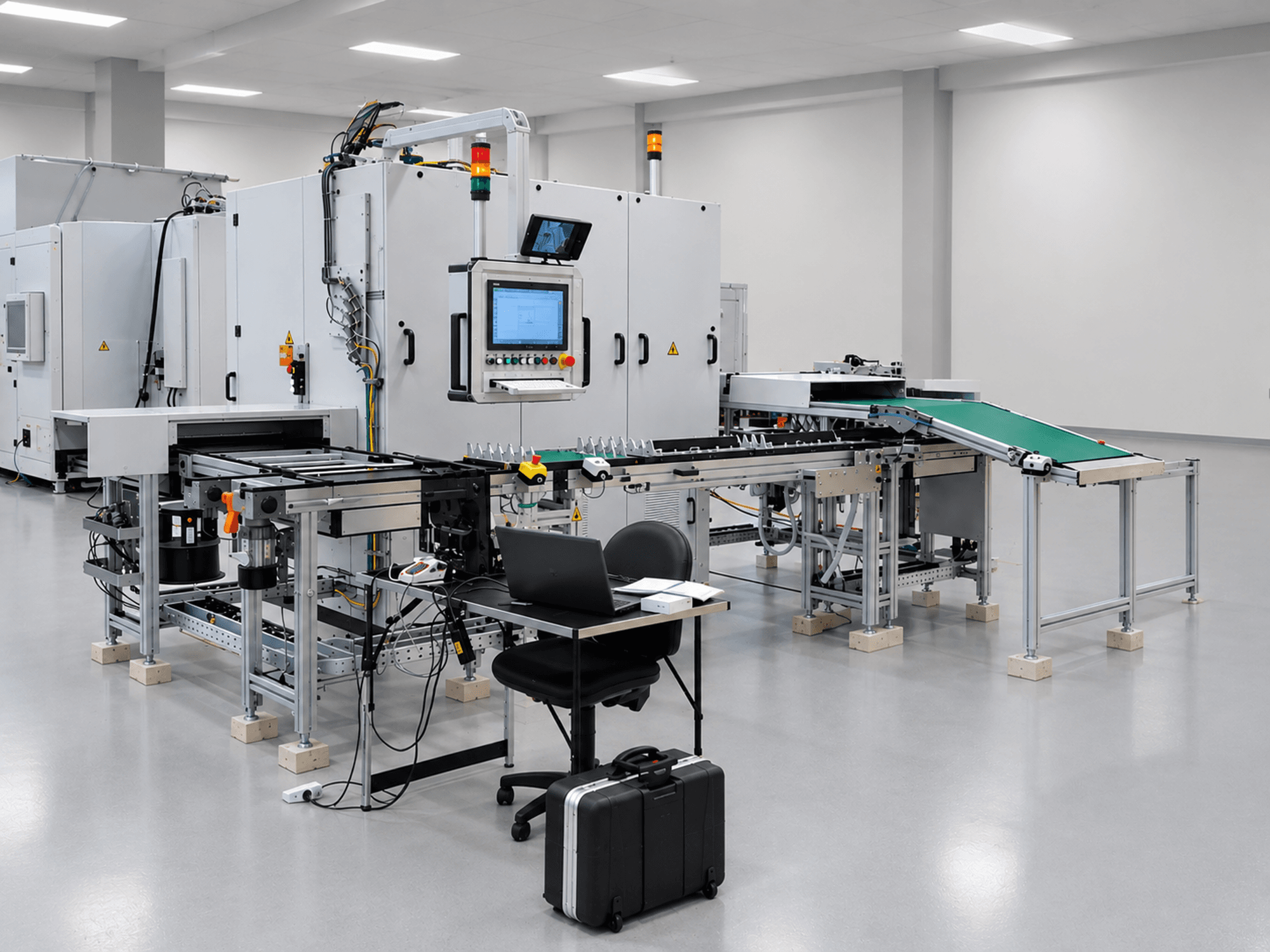

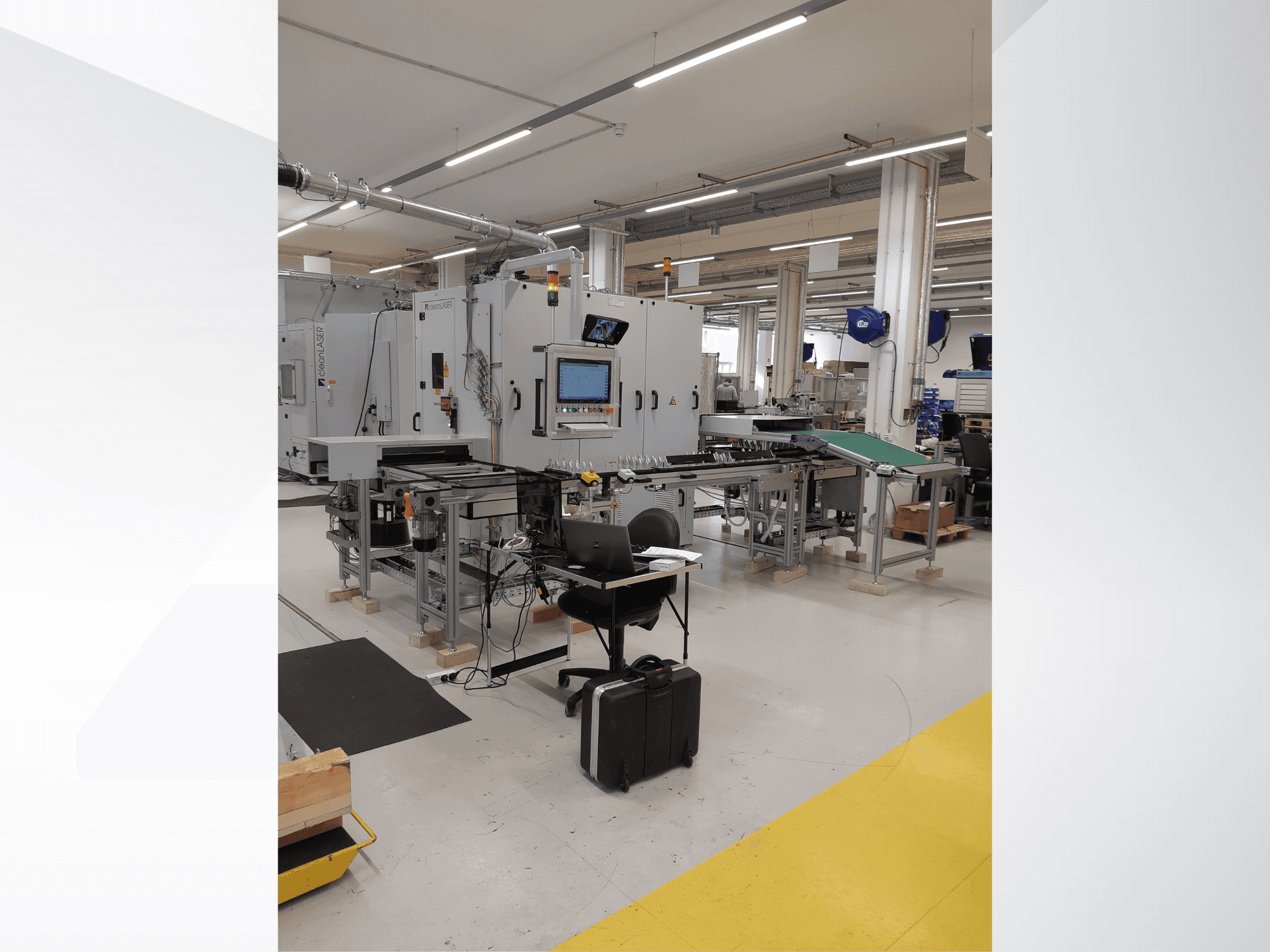

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Тип оборудования: Автоматизированная роботизированная установка для лазерной очистки

Источник лазерного излучения: лазер средней мощности cleanLASER CL600

Тип лазера: твердотельный лазер с диодной накачкой (DPSSL)

Длина волны лазера: 1064 нм

Режим работы лазера: импульсный (нс)

Средняя мощность лазера: 600 Вт ±5 %

Длина волны выравнивающего лазера: 658 нм

Мощность лазера наведения: 28 мВт

Система охлаждения: встроенная система водяного охлаждения

Дополнительный охладитель: Cooler ONE Plus Air (с воздушным охлаждением)

Тип оптоволоконного кабеля: кварцевый оптоволоконный кабель

Длина волокна: 10 м

Геометрия волокна: квадратная

Диаметр защитного шланга: 21 мм

Оптическая система: STAMP 25 2D Optics

Соединение оптики: 90°

Фокусное расстояние: 163 мм

Марка блока управления: Siemens

Модель блока управления: ПЛК SIMATIC S7-1500

Система привода: сервоприводы Siemens 1FK7

Система линейных осей: 3-осевая портальная система

Максимальная грузоподъемность оси: прибл. 25 кг

Скорость перемещения по осям (X/Y): >200 мм/с

Интерфейс связи: Profinet

Цифровые входы/выходы: стандартные

Программное обеспечение: cleanSTUDIO / cleanCONTROL

Промышленный ПК: 19-дюймовый ПК в корпусе для монтажа в стойку

Емкость SSD: 256 ГБ

Оперативная память: 8 ГБ

Процессор: Intel Core i5 (минимум) или эквивалентный

Робот: робот ABB

Захват: захват для 2 заготовок

Конвейерная система: Трансферная система Bosch TS2

Система загрузки: ручная загрузка держателей заготовок

Длина разгрузочного конвейера: прибл. 4,8 м

Система вытяжки: ULT Maxi Plus

Производительность вентилятора: макс. 4 000 м³/ч

Максимальное давление: 3 300 Па

Фильтрующие картриджи: 4 × 600 мм

Вместимость пылесборника: 200 л

Мощность вытяжки: 5 кВт

Питание: 400 В, 3 фазы
