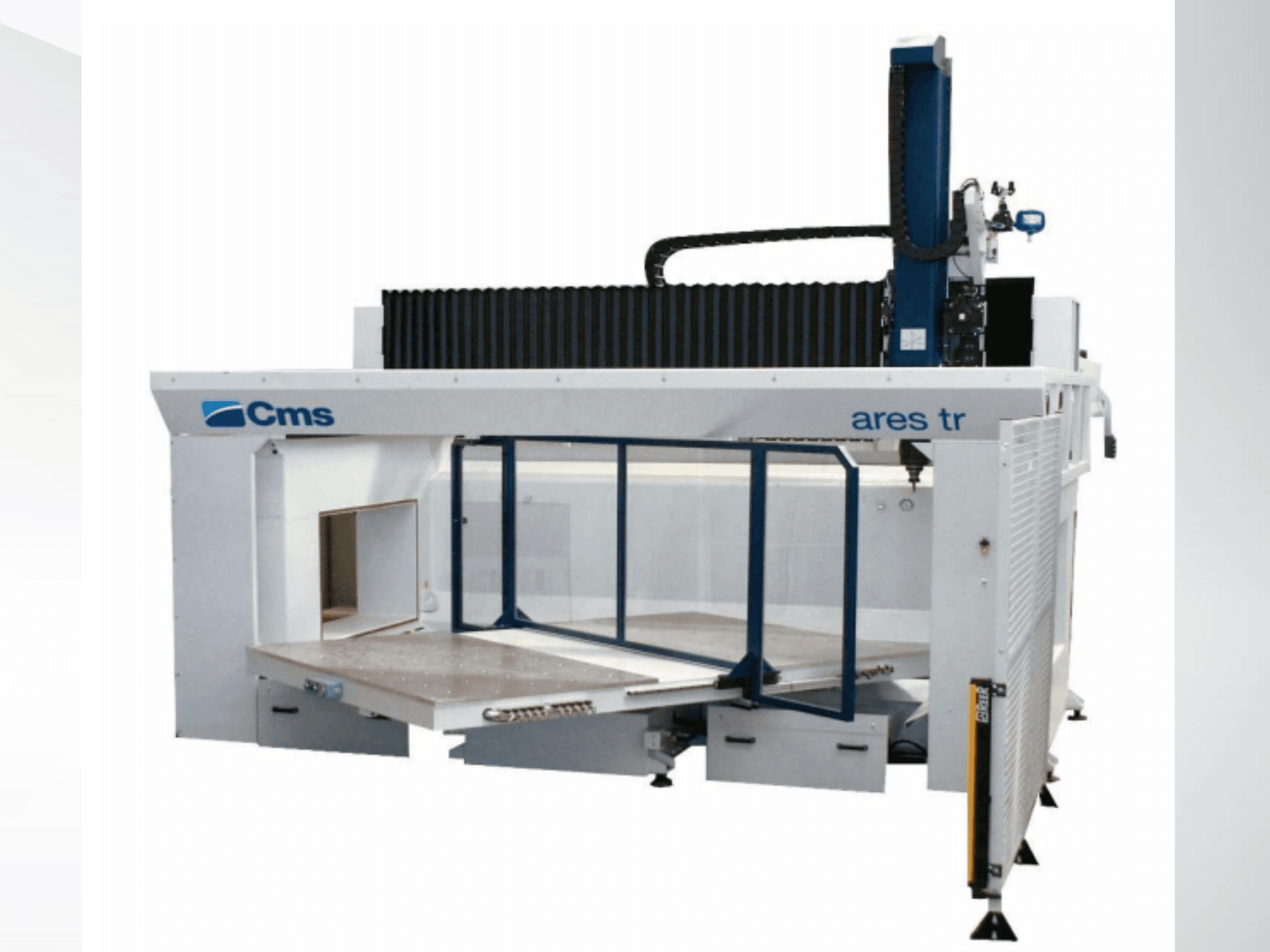

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Дополнительная информация

• Оси: 5

• Тип: 5-осевой высокоскоростной портальный обрабатывающий центр

• Структура: Подвижная конструкция моста; фиксированный стол; все 5 осей интерполированы

• Контроллер: FANUC 31i-B5

• Особенности: Двойная проверка безопасности, высокоскоростная плавная TCP, компенсация 3D фрезы, спиральная интерполяция, наклон рабочей плоскости, масштабирование и т.д.

• ПК: промышленный ПК HP, Windows 7 (32-bit), 2 ГБ RAM, 250 ГБ HDD

• Мощность шпинделя: 15 кВт (S1) / 19 кВт (S6-40%)

• Максимальная скорость: 24000 об/мин

• Крутящий момент: 12,1 Нм (S1) / 15,4 Нм (S6)

• Охлаждение: Жидкостное (замкнутый контур)

• Интерфейс инструмента: HSK 63F

• Подшипники: Керамические (передние и задние)

• Быстрое перемещение: 80 м/мин (X, Y) / 70 м/мин (Z)

• Ускорение: 3 м/с²

• Точность (VDI-DGQ 3441):

• X: ±0,055 мм | Повторяемость ±0,027 мм.

• Y: ±0,040 мм | Повторяемость ±0,020 мм

• Z: ±0,080 мм | Повторяемость ±0,040 мм

• Магазин инструментов:

• Тип: 8-позиционный автоматический сменщик инструмента

• Вес инструмента: 3 кг (максимум 20 кг)

• Максимальный диаметр инструмента: 200 мм

• Максимальная длина инструмента: 265 мм (сзади) / 165 мм (спереди)

• Поворотный стол: Двухстоечная платформа с ЧПУ (время вращения ~7 с)

• Размер стола: 2 × (2400 × 1115 мм)

• Вакуумные столы: 2 × (1900 × 1100 мм), алюминий, толщина 28 мм

• Вакуумная система: 2 × сухих роторных насоса, 100 м³/ч каждый, 3 кВт на насос, 10 соединений на коллектор, всего 2 коллектора

• Минимальная смазка: Масляный туман с баком объемом 3 л

• Система центровки: RENISHAW TS27R + калиброванная линейка

• Воздуходувка с деионизированным воздухом для удаления статического электричества

• Защита сильфона: X/Y сильфон + Z двойные скребки

• Электрический шкаф: IP54, с кондиционером

• Система сжатого воздуха: 6 бар (90 PSI)

• Цвета машины: RAL 7035 (светло-серый) и RAL 7037 (серый от пыли)

• Требования к электропитанию:

• Напряжение: 480 В ±5%, 3 фазы, 60 Гц (трансформатор UL в комплекте)

• Установленная мощность: около 50 кВт

• Принадлежности в комплекте:

• 8 × держателей инструмента HSK 63F

• 8 × цанги ETS 32/40

• Устройство предварительной настройки инструмента

• Стандартные гаечные ключи и ключи

• Руководства на CD (станок и управление)
