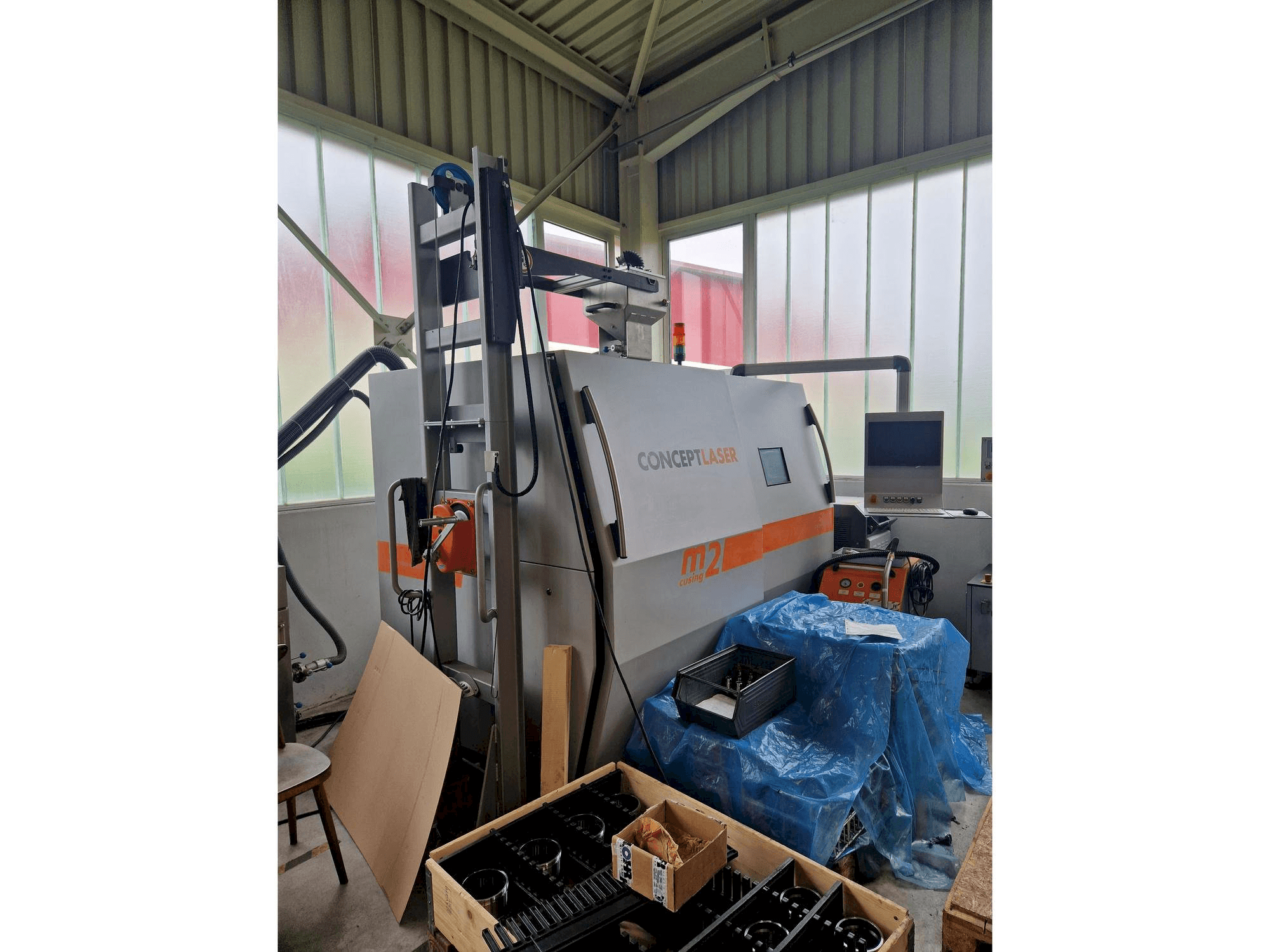

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Преимущества машин

Технические преимущества станка

• Поле экспозиции: 90x90 мм

• Высота установки: 100 мм

• Длина волны: 1070 мм

• Производительность: 200 - 400 Вт

Вес:

Общий вес: ок. 2 240 кг

Машина M2 cusing: ок. 2 000 кг

Лазерная система: ок. 170 кг

Блок вытяжки и фильтрации: ок. 70 кг

Размеры (в мм):

Вся система: ок. 5 900 (Д) × 4 200 (Ш) × 3 009 (В)

Машина M2 cusing: ок. 2 440 (Д) × 1 630 (Ш) × 2 354 (В)

Лазерная система: ок. 610 (Д) × 1 200 (Ш) × 1 120 (В)

Блок вытяжки и фильтрации: ок. 550 (Д) × 550 (Ш) × 1 450 (В)

Стандартная версия:

Размеры камеры сборки: 250 × 250 × 280 мм (Д × Ш × В)

Размеры дозировочной камеры: 250 × 250 × 280 мм (Д × Ш × В)

Объем строительной камеры: ок. 18 дм³

Объем дозировочной камеры: ок. 18 дм³

Высота здания: 280 мм плюс толщина рабочей плиты

Площадь экспозиции: 245 × 245 мм

Уменьшение строительной камеры (100 мм):

Размеры камеры: 100 × 100 × 100 мм

Размеры дозировочной камеры: 100 × 100 × 100 мм

Объем строительной камеры: ок. 1 дм³

Объем камеры дозирования: ок. 1 дм³

Высота здания: 100 мм плюс толщина плиты

Площадь экспозиции: 90 × 90 мм

Уменьшение строительного пространства (80 мм):

Размеры строительной камеры: 80 × 80 × 100 мм

Размеры дозирующей камеры: 80 × 80 × 100 мм

Объем строительной камеры: ок. 0,64 дм³

Объем камеры дозирования: ок. 0,64 дм³

Высота здания: 100 мм плюс толщина рабочей пластины

Область экспонирования: 70 × 70 мм

Уменьшение строительного пространства (50 мм):

Размеры камеры: 50 × 50 × 100 мм

Размеры дозирующей камеры: 50 × 50 × 100 мм

Объем строительной камеры: ок. 0,25 дм³

Объем камеры дозирования: ок. 0,25 дм³

Высота здания: 100 мм плюс толщина рабочей пластины

Площадь экспозиции: 40 × 40 мм Расширение камеры дозирования

Размеры камеры: 250 × 250 × 280 мм (Д × Ш × В)

Размеры дозирующей камеры: 250 × 250 × 480 мм (Д × Ш × В)

Объем строительной камеры: ок. 18 дм³

Объем камеры дозирования: ок. 30 дм³

Высота здания: 280 мм плюс толщина рабочей пластины

Область экспонирования: 245 × 245 мм

Электрические соединения:

Подключение питания: 3/N/PE AC 400 V, 32 A

Потребляемая мощность, макс.: 7,4 кВт

Сетевое подключение: Ethernet 100 МБ/с, машинное подключение: гнездо RJ45

Подключение сжатого воздуха:

Давление газа: 6-10 бар

Качество: DIN ISO 8573-1 Класс 1.6.1

Максимальный расход: 100 л/мин

Подключение инертного газа (аргон):

Давление газа: 5 бар

Чистота: ≥ 3,0

Подключение инертного газа (азот):

Давление газа: 5 бар

Чистота: ≥ 2,5

Технические характеристики

Скорость производства: от 2 см³/ч до 20 см³/ч (в зависимости от материала)

Скорость сканирования: макс. 7 м/с

Толщина слоя LaserCUSING®: 20 мкм - 50 мкм

Расход защитного газа: ок. 2 м³/ч

Лазерная система

Тип лазера: Волоконный лазер 200F или 400F

Класс защиты: Класс защиты лазера 4

Мощность: макс. 200 Вт 400 Вт (работа в режиме CW)

Длина волны: 1 070 нм (инфракрасный)

Диаметр лазерного луча: 50 мкм

Условия окружающей среды

Температура хранения и транспортировки: от -20 до 35 °C (от -4 до 95 °F)

Рабочая температура: 15 - 35 °C (59 - 95 °F)

Изменение температуры: макс. 2 °C/ч (2 °F/ч)

Относительная влажность: макс. 80 % (без конденсации)

Высота установки: макс. 2 000 м над уровнем моря

Принадлежности в комплекте:

Сито и встряхиватель, генератор азота, буферная емкость, пылесос для порошка, система фильтров, 5 прижимных пластин
