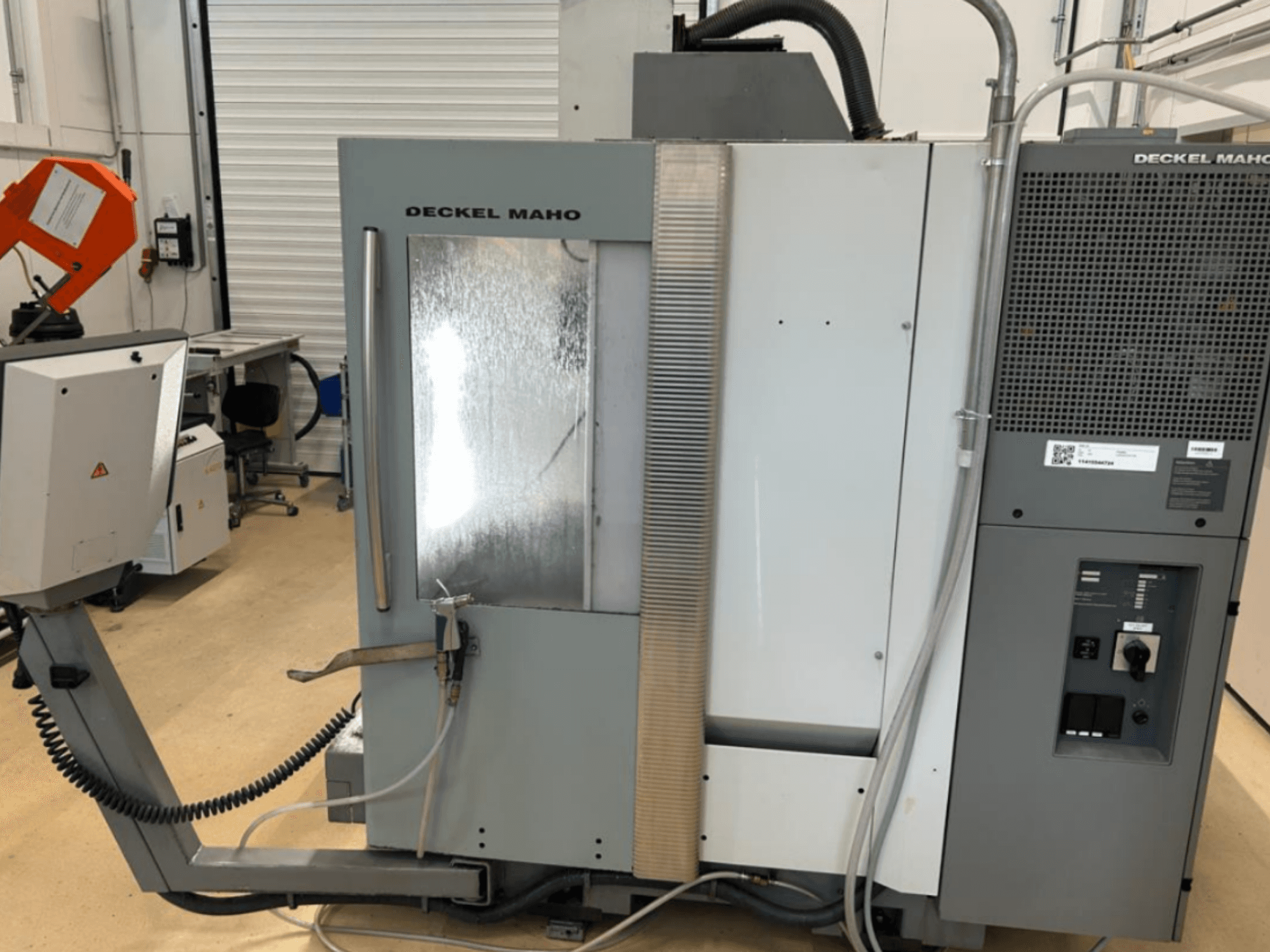

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Тип стола: цифровой поворотный стол

- Размеры стола: диаметр 630 мм × 500 мм

- Макс. нагрузка на стол: 200 кг

- Диапазон поворота: 115 градусов (-5 / +110)

- Особенности стола: цифровые приводы, гидравлическая зажимная система (только в режиме позиционирования), электронный индикатор угла поворота, трансформация плоскости

- Диапазон скорости шпинделя: 20–10 000 об/мин (бесступенчатое регулирование)

- Мощность привода (при коэффициенте нагрузки 100 % / 40 %): 9 кВт / 13 кВт

- Крутящий момент (коэффициент загрузки 40 %): 82 Нм

- Система измерения: система прямого линейного измерения по осям X/Y/Z

- Разрешение ввода по осям X/Y/Z: 0,01 мм

- Допуск по положению по осям X/Y/Z: 0,010 мм

- Скорость быстрого перемещения по осям X/Y/Z: 24 м/мин

- Скорость подачи: 20 м/мин

- Тип сменщика инструмента: цепной магазин с двойным захватом

- Вместимость инструментального магазина: 30 позиций для инструментов SK40 (DIN 69871)

- Макс. диаметр инструмента: от D80 до D130 мм (в зависимости от скорости)

- Макс. длина инструмента: 290 мм

- Максимальный вес инструмента: 6 кг

- Емкость блока охлаждения: 80 л

- Электрическое подключение / потребляемая мощность: 17 кВА

- Макс. ток (Jn max): 28 A

- Предохранитель / защита сети: 35 А

- Напряжение: 400 В / 230 В / 24 В

- Частота: 50 Гц

- Габаритные размеры (Д × Ш × В): 4 860 мм × 4 350 мм × 2 424 мм

- Транспортные габариты (Д × Ш × В): 2 210 мм × 2 120 мм × 2 150 мм

- Транспортный вес: 4,05 т (4 050 кг)

Дополнительное оборудование:

Правая дверь кабины, режим работы 4, переключение между охлаждающей жидкостью и обдувом, распылительный пистолет, инфракрасный щуп Heidenhain TS641, электронный маховик, дополнительный интерфейс V24 RS232 внутри/на шкафу, интерфейс MDE (включение станка, работа станка, счетчик деталей), Чертеж масляного поддона, документация на немецком языке, 3D-модель станка для кинематического моделирования (форматы IGES, STEP), в комплект входит большое количество держателей инструмента SK40 (DIN 69871)
