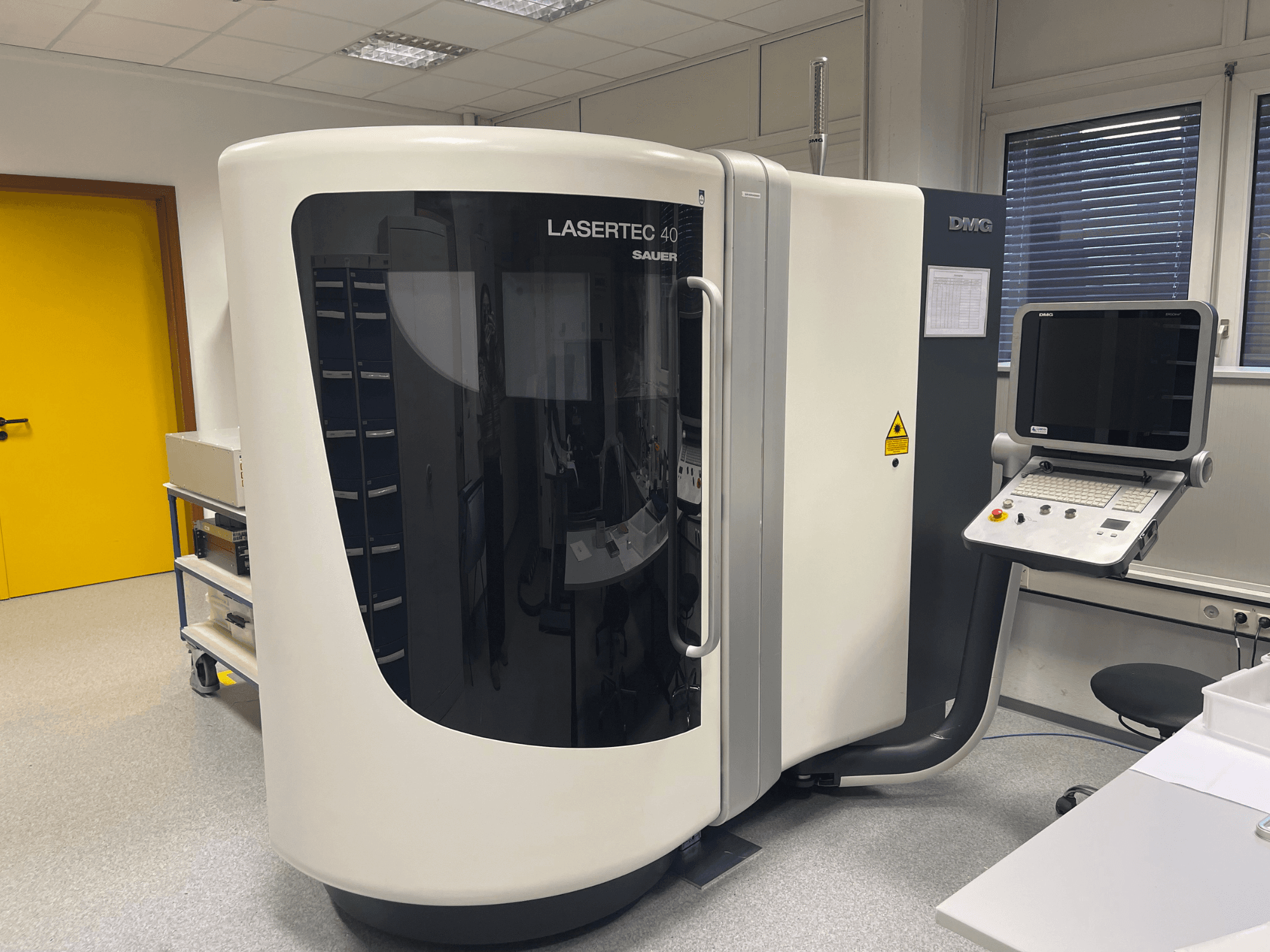

DMG - Lasertec 40 DE-OTH-DMG-2009-00001

Габариты машины (включая эксплуатацию/обслуживание с вытяжкой): Глубина 3,5 м, Ширина 3,0 м, Высота 2,5 м.

Вес с X-Y столом: ок. 2 500 кг

Потребляемая мощность станка (с лазером и охлаждающим устройством): 16 кВА

Предохранитель: 40 A при 400 В

Рабочее напряжение: 3/N/PE/400 В/230 В 50 Гц

Максимально допустимое отклонение: ±10%

Напряжение управления: 24 В DC

Допустимая температура окружающей среды: +15°C - +35°C

Допустимая относительная влажность: макс. 75% при 20°C

Диапазон перемещения (со столом X-Y): X = 400 мм (продольный), Y = 300 мм (поперечный), Z = 500 мм (вертикальный)

Размер стола: 400 x 300 мм

Привод подачи: Двигатель переменного тока с цифровым управлением и шарико-винтовая пара на каждой линейной оси

Максимальная скорость подачи: X/Y: 15 м/мин; Z: 12 м/мин

Направляющие: Шарико-винтовые направляющие по всем линейным осям

Измерительные системы: X, Y, Z непрямой линейный энкодер

Точность станка: P = 0,010 мм (VDI/DGQ 3441)

Тип лазера: Пикосекундный лазер

Средняя мощность лазера: 6 Вт

Длина волны: 1064 нм

Сканер: Планарный полевой объектив; фокусное расстояние 163 мм; размер поля 65 x 65 мм

Смазка: Ручная централизованная смазка

Электрический шкаф управления: с блоком охлаждения (встроен в машину)

Кабина: Полностью закрытая кабина, включая крышу; лазерный защитный экран (опционально несколько); оптимальный доступ оператора
