- ➤ Подержанный токарный станок DMG MORI CLX 450 TC + Robo2go | Горизонтальный токарный станок

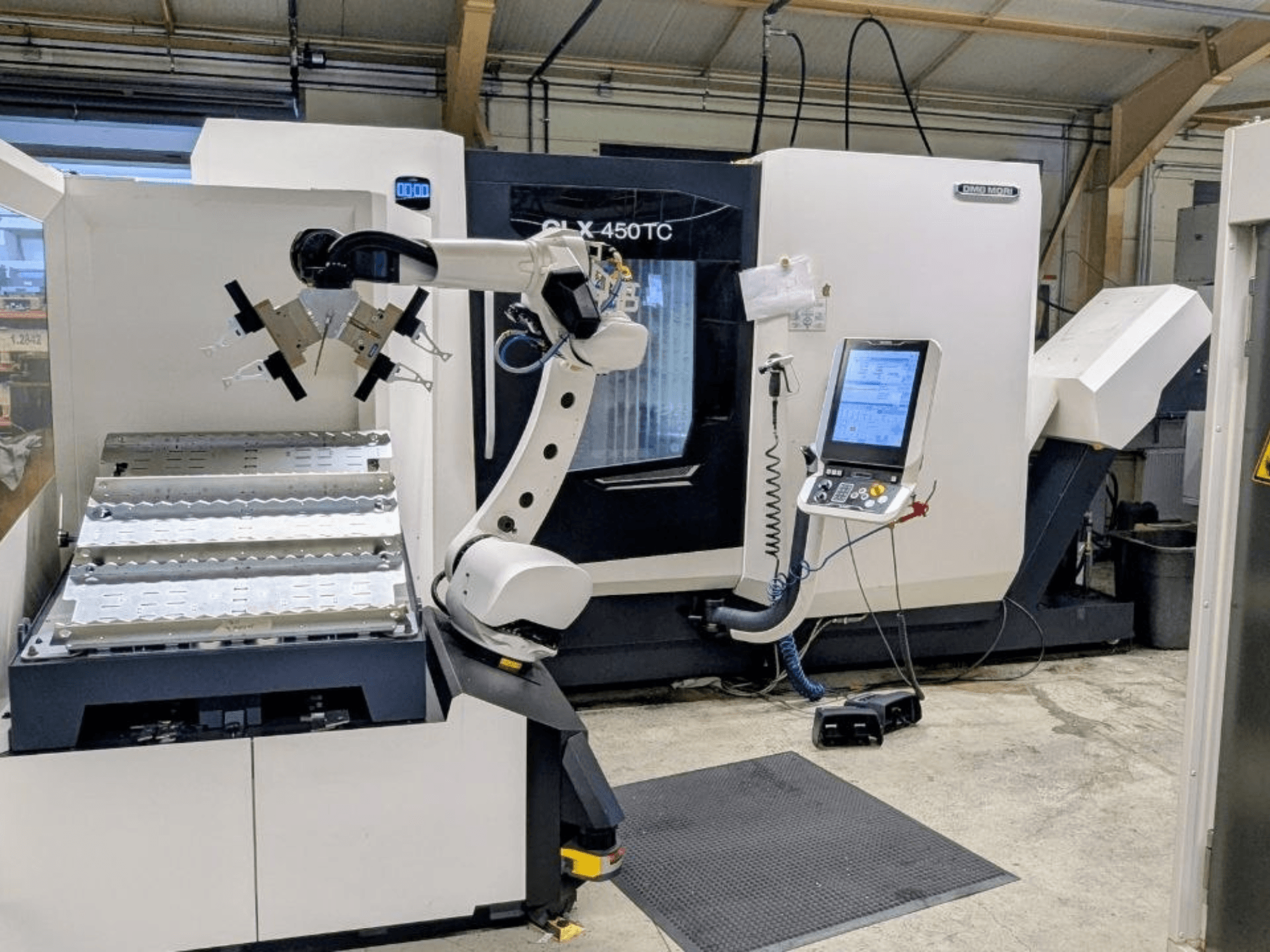

Этот 5-осевой станок DMG MORI CLX 450 TC + Robo2go был изготовлен в 2021 году. Он имеет диаметр поворотной части над станиной 500 мм, диаметр токарной обработки 400 мм и максимальную длину токарной обработки 1100 мм. Станок оснащён мощным фрезерным шпинделем со скоростью вращения до 12 000 об/мин и инструментальным магазином на 30 позиций. Если вы ищете станок с высокими токарными возможностями, обратите внимание на предлагаемый нами станок DMG MORI CLX 450 TC + Robo2go. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: DMG MORI
- год: 2021
- МОДЕЛЬ: CLX 450 TC + Robo2go
- производственные часы: 1992
- тип применения: Вращение
- Местонахождение: Германия
- тип станка: Горизонтальный токарный станок
- марка блока управления: SIEMENS
Техническая информация - DMG MORI CLX 450 TC + Robo2go
Блок управления
- Марка управления: SIEMENS
- Модель управления: SINUMERIK 840D sl SLIMline
Габариты
- Высота машины: 2470 mm
- Длина машины: 5190 mm
- Вес машины: 11200 kg
- Ширина станка: 2110 mm
Движение
- Количество осей: 5
- Ход по оси X: 300 mm
- Ход по оси Y: 500 mm
- Ход по оси Z: 1100 mm
Техническая спецификация
- Противошпиндель: Да
- Приводные инструменты: Да
- Мощность шпинделя: 10.5 kW
- Скорость шпинделя: 12000 RPM
- Охлаждение через шпиндель: Да
- Количество инструментальных станций: 30
Дополнительная информация
Статус: демонстрационный/учебный/выставочный экземпляр
Управление: Siemens SINUMERIK 840D sl SLIMline, 19-дюймовый мультитач-дисплей SLIMline
Размах над станиной: 500 мм
Максимальный диаметр токарной обработки: 400 мм
Максимальная длина токарной обработки: 1100 мм
Диаметр загружаемого прутка: 65 мм
Отверстие главного шпинделя: 87 мм
Диаметр переднего подшипника: 130 мм
Частота изгиба: 485 об/мин
Крутящий момент шпинделя (при 100% нагрузке): 275 Нм
Крутящий момент шпинделя (при 40 % нагрузки): 345 Нм
Соединение фрезерного шпинделя: HSK-A63 (DIN 69893)
Частота вращения фрезерного шпинделя: до 12 000 об/мин
Мощность фрезерного шпинделя (при 100 % нагрузке): 8,8 кВт
Мощность фрезерного шпинделя (при 40 % нагрузки): 10,5 кВт
Крутящий момент фрезерного шпинделя (при 100 % нагрузке): 73 Нм
Крутящий момент фрезерного шпинделя (при 40 % нагрузки): 90 Нм
Удерживающий момент (в заблокированном состоянии): 850 Нм
Диапазон поворота: ±120°
Магазин инструментов: цепной
Вместимость инструментального магазина: 30 инструментов
Максимальный диаметр инструмента: 78 мм
Максимальный диаметр инструмента при наличии свободных ячеек по соседству: 125 мм
Дополнительное оборудование, цена по запросу
Гибкая система загрузки/разгрузки заготовок Robo2Go с 6-осевым промышленным роботом
Сменный накопитель заготовок с лотками
Вместимость: до 88 деталей (Ø ≤ 60 мм); до 29 деталей (Ø ≤ 125 мм)
Грузоподъемность робота: до 35 кг (модули: 10 / 20 / 35 кг)
Основание захвата: треугольное с продувочной форсункой; ручная регулировка давления
3-кулачковый захват для деталей с патроном (внутренний/наружный)
Минимальная длина заготовки: 20 мм
Диапазон внешних диаметров: Ø20–100 мм (в зависимости от модуля)
Диапазон внутренних диаметров: Ø65–210 мм
Варианты 3-кулачковых захватов для деталей валов: Ø20–170 мм
Дополнительные 2-кулачковые захваты для деталей патрона/валов: Ø20–80 мм (детали валов)
Лотки: максимальная нагрузка 500 кг; заготовка Ø20–170 мм; длина 120–950 мм; до 5 уровней
Интерфейсы: электрический интерфейс для Robo2Go, Profibus, дополнительный сжатый воздух, дополнительный Ethernet
Отдельный терминал управления; интеграция в систему управления CELOS
Специальное покрытие робота: RAL 9010
Станок подготовлен для интеграции в автоматизированную систему
*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
