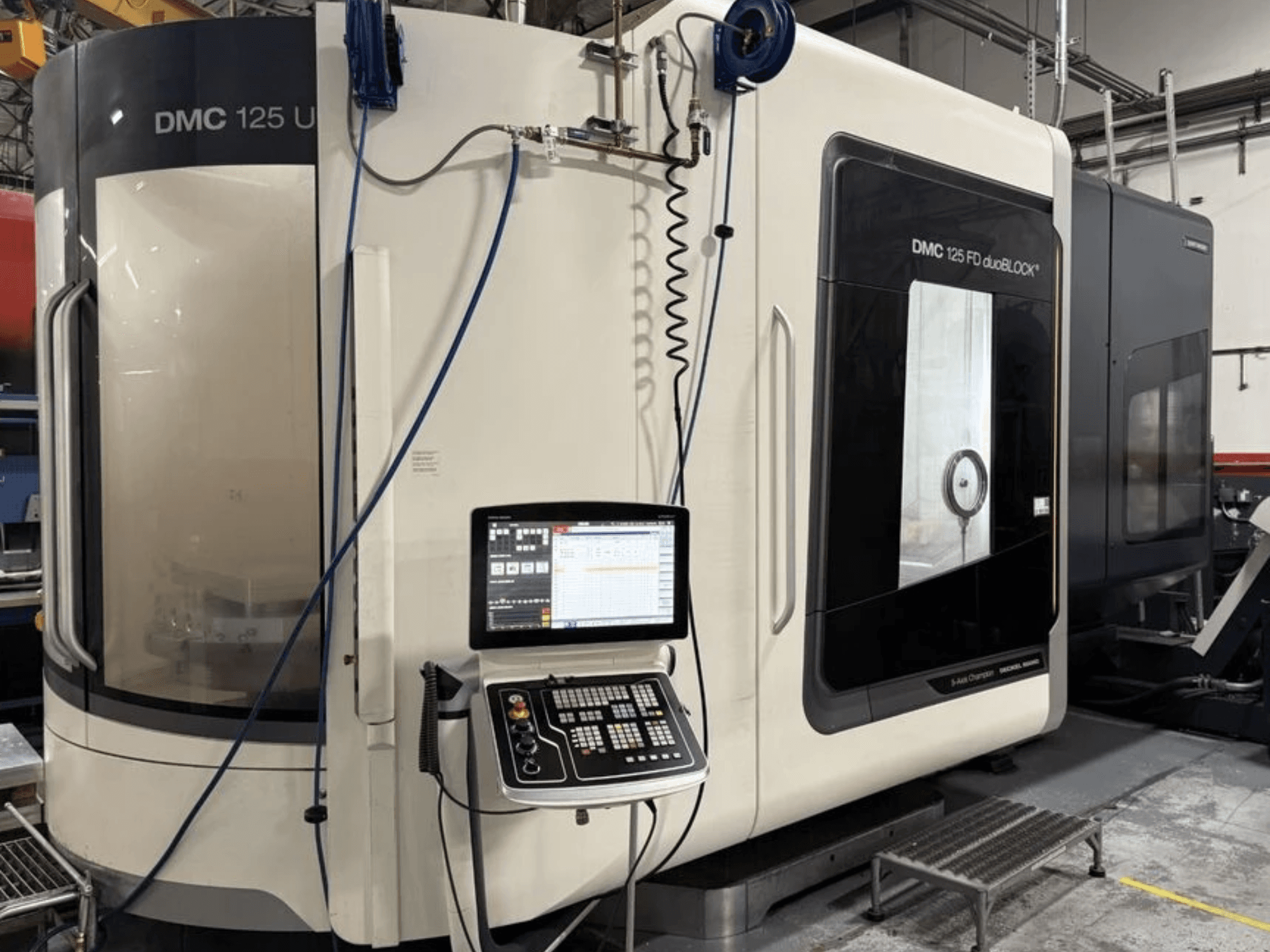

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Количество осей: 5 осей (X, Y, Z, универсальная фрезерная головка с осью B, поворотный стол с ЧПУ с осью C)

- Рабочая зона / ходы (X × Y × Z): 1 250 мм × 1 250 мм × 1 000 мм

- Шпиндель главного привода: speedMASTER, 15 000 об/мин (установлена опция HSK-A 63 по стандарту DIN 69893)

- Мощность шпинделя: 46 кВт (40 % ED) / 30 кВт (100 % ED)

- Крутящий момент шпинделя: 200 Нм (40 % рабочего цикла) / 130 Нм (100 % рабочего цикла)

- Фрезерная головка: универсальная фрезерная головка с управляемой осью B

- Система управления: CELOS с Heidenhain TNC 640 (21,5-дюймовый сенсорный дисплей ERGOline)

- Инструментальный магазин: 3-колесный магазин с 273 ячейками

- Хранение паллет / автоматизация: RPS 7 (система хранения круглых паллет 7), включая 5 паллет (1 000 мм × 800 мм) + 2 станочные паллеты (общая вместимость системы — 7 паллет)

- Исполнение палет: исполнение «Blank» (без Т-образных пазов и сетчатого рисунка, с центрирующими втулками)

- Система охлаждения: резервуар для охлаждающей жидкости объемом 980 л, внутренняя подача охлаждающей жидкости с частотным регулированием (IKZ), регулируемая в диапазоне от 10 до 80 бар (теоретическая производительность 31 л/мин)

- Фильтрация / вытяжка: механическая установка для удаления масляного и эмульсионного тумана (производительность 1 600 м³/ч)

- Измерительные системы и датчики: инфракрасный контактный датчик Heidenhain TS 460, система измерения инструмента в зоне обработки Blum Laser DIGILOG, пакет программного обеспечения для калибровки 3D quickSET

- Защита и настройка станка: MPC (система управления защитой станка), ATC (цикл настройки под конкретное применение)

- Идентификация инструмента: система идентификации инструмента по QR-коду (считывающее устройство Datalogic)

- Вспомогательное оборудование: поворотное смотровое окно, конвейер для стружки, пистолет для промывки охлаждающей жидкостью, подача сжатого воздуха через центр шпинделя, электронный маховик

- Полная брутто-масса станка: 49 965 кг

- Полная нетто-масса станка: 46 915 кг

- Транспортные габариты базовой станки (Д × Ш × В): 650 см × 350 см × 375 см

- Габаритные размеры круглого накопителя RPS7 (Д × Ш × В): 600 см × 450 см × 310 см

- Габариты магазина для колес (Д × Ш × В): 500 см × 240 см × 350 см
