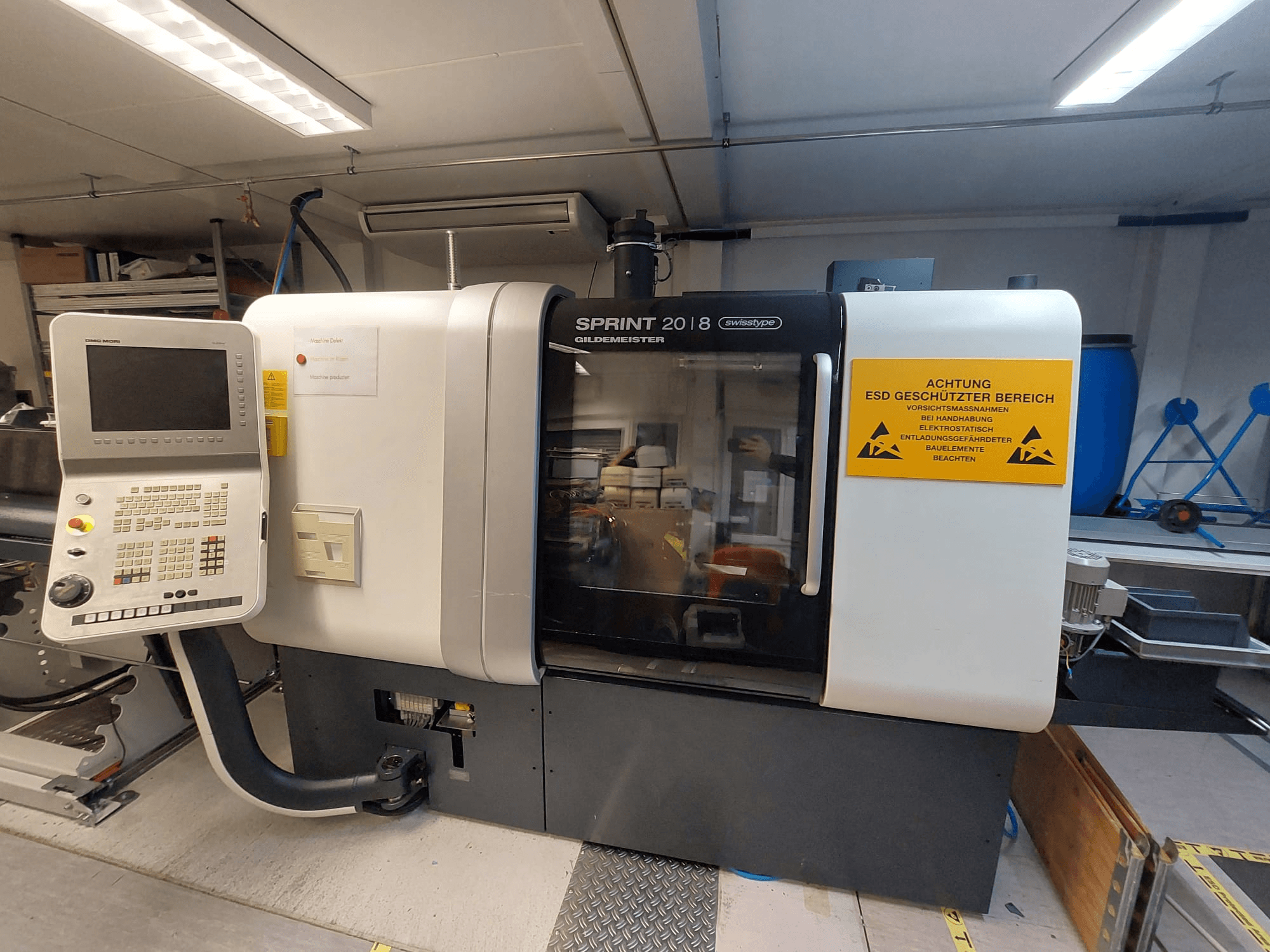

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Управление / ЧПУ: Fanuc 31i с 15" цветным TFT монитором

• Система ЧПУ: Fanuc 31i

• Оси: 6+2 оси / всего 8 осей

• Оси Y: 2

• Каналы: 2

• Шпиндели: 2

Данные шпинделя

• Максимальный диаметр прутка контршпинделя: 20 мм (25 мм опционально)

• Скорость вращения контршпинделя макс: 10 000 об/мин

• Мощность контршпинделя (S1): 3,7 кВт

Ходы / штрихи

• Ход Z1: 80 мм

• Ход Z2: 300 мм

• Быстрое перемещение Y1: 40 м/мин (30 м/мин)

• Максимальное ускорение X1: 10 м/с²

• Усилие подачи по осям S1 Z1 / Z2 / X2 / Y2: 250 даН

• Усилие подачи по оси S1 Y1: 500 даН

• Усилие подачи по линейной оси X1: 60 даН

Ползун 1

• Ход X1: 50 мм

• Ход Y1: 350 мм

• Позиции инструмента: 6 позиций, 12x12 мм

• Приводные инструменты: 5, включая шпиндель ESX16

Ползун 2

• Ход X2: 240 мм

• Внешние позиции инструмента: 4 позиции, 12x12 мм

• Внутренние позиции инструмента: 4 позиции, Ø20 мм

• Приводные инструменты: 5 с ESX/16 (опция)

СОЖ

• Тип охлаждающей жидкости: Эмульсия

• Объем бака для охлаждающей жидкости: 250 л

• Производительность насоса охлаждающей жидкости макс: 120 л/мин

• Давление охлаждающей жидкости: 1,5 бар

Электрические данные

• Электрическое подключение: 400 V ±10%

• Частота: 50 Гц

• Предохранитель: 100 A

• Напряжение управления: 24 В DC

• Напряжение освещения: 24 В постоянного тока

• Номинальный ток: 86 A

• Потребляемая мощность: прибл. 56 кВА

• Тип сети: Требуется TN-S

Защита / условия эксплуатации

• Степень защиты машины: IP67

• Степень защиты электрического шкафа: IP54

• Температура окружающей среды: +10 до +35 °C

• Максимальная влажность: 75%

• Высота установки макс: 1000 m

• Уровень шума: <70 дБА

Функции ЧПУ

• Система измерения: Метрическая или дюймовая

• Входное разрешение: 0,001 мм

• Диапазон подачи: 0,001 мм/об до быстрой

• Переключение подачи: 0-120%

• Скорость вращения шпинделя: Программируемые обороты в минуту

• Ориентация шпинделя: M5 или M19

• Системы координат: Декартова, полярная, цилиндрическая

• Постоянная скорость обработки поверхности: Да

• Программирование инструмента: С данными инструмента

• Память смещений инструмента: 200 смещений

• Компенсация радиуса: G40 / G41 / G42

• Контроль срока службы инструмента: Да (опция)

• Контроль инструмента: Монитор нагрузки (опция)

• Хранение программ: 1 МБ, до 1000 программ

• Интерфейс Ethernet: Да

• Ввод/вывод программ: Последовательный, клавиатура, PCMCIA, USB

• Циклы: Токарная обработка, торцевание, прорезание канавок, нарезание резьбы, сверление, точение полигонов

• Уровни подпрограмм: До 4

• Синхронизация слайдов: Да

• Программирование переменных: До 600 переменных

• Диагностика: Встроенный лестничный дисплей ПЛК, осциллограф

• Дисплей: 15" TFT LCD

• Языки: Несколько

Общие данные

• Размеры машины: 2200 x 1050 x 1770 мм

• Часы работы: 12,276 h

• Время выполнения программы: 4,426 h

• Применение: Обработка магния

Особенности станка

• Пневматический эжектор

• Синхронизация шпинделя

• Ось C

Дополнительное оборудование

• Транспортер для стружки

• Стол для подачи прутков
