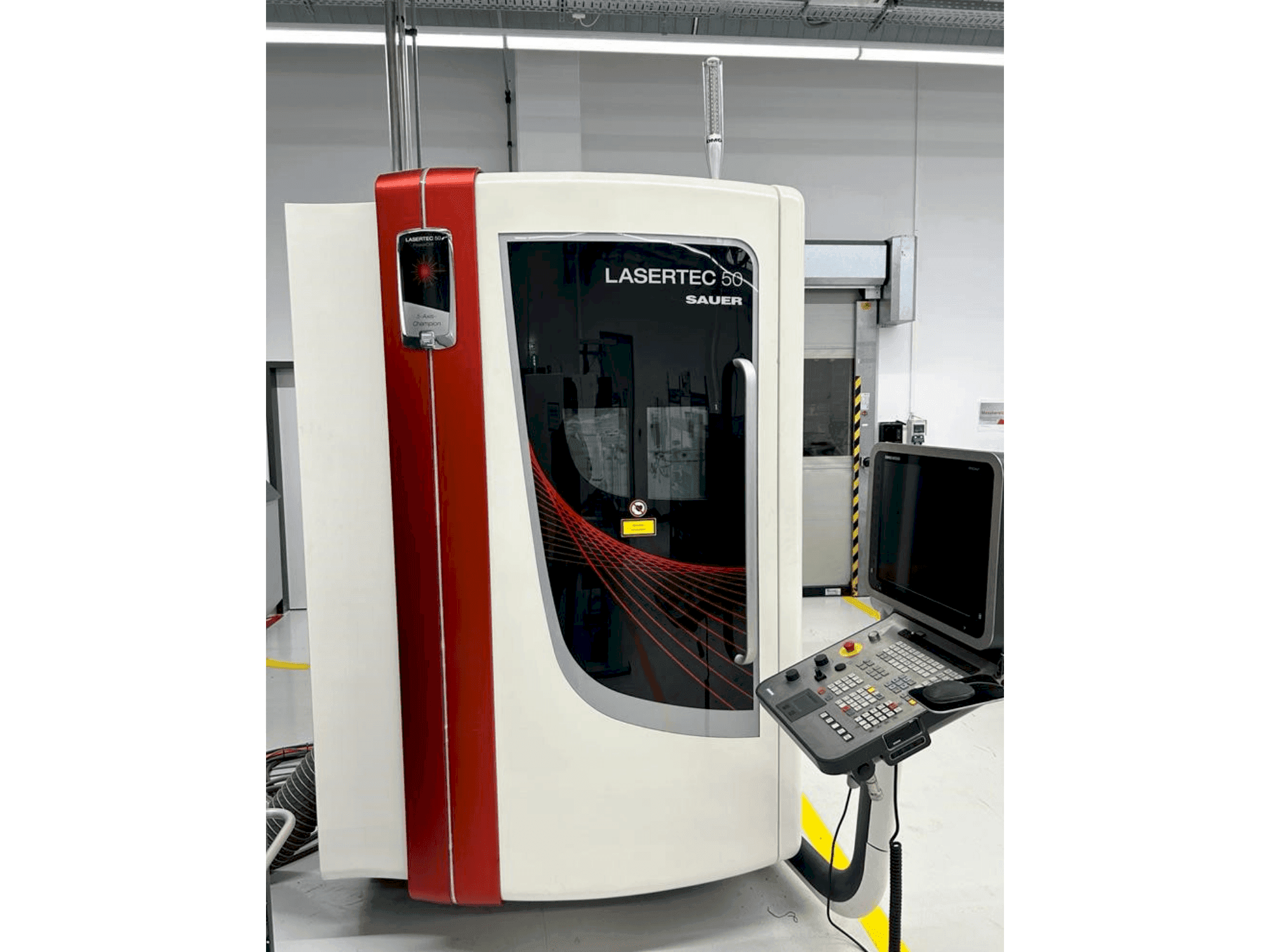

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Дополнительное оборудование

• Лазер LASAG FLS 352 A (2011)
• Вытяжная система Keller L-CUT-1-P2-B60-V (2010)
• Охладитель KKT OLB 10 SA (2014)

Преимущества станка

Качественные преимущества станка

• Резка заготовок pcd / cbn по трем - пяти осям: В 10 раз быстрее по сравнению с проволочной резкой
• Лазерная резка пластин pcd / cbn в формате 2d и непосредственно на хвостовике инструмента
• 5-осевой прецизионный станок с линейными приводами по x / y для ускорения > 1g
• Высокодинамичные двигатели с крутящим моментом на обеих вращающихся осях (b- и c-оси)
• Высокая точность позиционирования ≤ 8 мкм
• Ccd-камера и сенсорный датчик 3d для быстрой настройки
• Удобная линия решений siemens 840d со специальными программными функциями
• Очень хорошая доступность лазера для настройки и технического обслуживания
• Не используется специальный технологический газ. Требуется только сжатый воздух под давлением 6 бар
• Машина может работать с 5 осями одновременно

Технические преимущества станка

• Базовый станок: лазерный прецизионный станок с ЧПУ // lasertec 50 precisiontool траверса 500 мм x 500 мм x 700 мм // поперечные салазки с линейными приводами // вертикальная ось (ось z) с линейными направляющими и приводом ШВП // полный корпус (класс защиты лазера 1) с 1 окном безопасности лазера // массивная станина станка из минерального литья // лазер lasag nd:yag fls (300 ватт) // обрабатывающая головка (фокусное расстояние 100 мм) // моторизованный расширитель 1 - 6 раз // качество прутка
• Блок управления: 3d контроль траектории // siemens 840 d solutionline
• Рабочий стол: поворотный стол nc // высокодинамичный и точный // с двумя моментными двигателями для заготовок диаметром до 200 мм // макс. нагрузка до 14 кг
• Варианты рабочего стола: фланец крепления ks // hsk-63 с радиальным и угловым выравниванием для ручного зажима зажимной паллеты заказчика 200 x 280 мм // для паллеты требуется держатель hsk-63
• Камера, проходящая через траекторию луча, со светодиодным источником падающего света // Переключатель столкновения для обрабатывающей головки (3-осевое действие)
• Возможности управления: 5-осевое преобразование // электронный маховик // программируемое давление технологического газа
• Сигнальная световая индикация 4 состояний станка: "программа активна", "предупреждение лазера", "неисправность", "режим настройки"
• 3d измерительный зонд renishaw omp 400 автоматически выдвигается
• Дополнительное окно для защиты лазера 297 мм x 210 мм // вытяжной блок с вторичной ступенью фильтрации // блок охлаждения лазерных ламп и линейных двигателей // теплообменник вода-вода
• Dmg powertools

Дополнительная информация

В настоящее время машина находится в производстве, но ее можно сразу же приобрести
