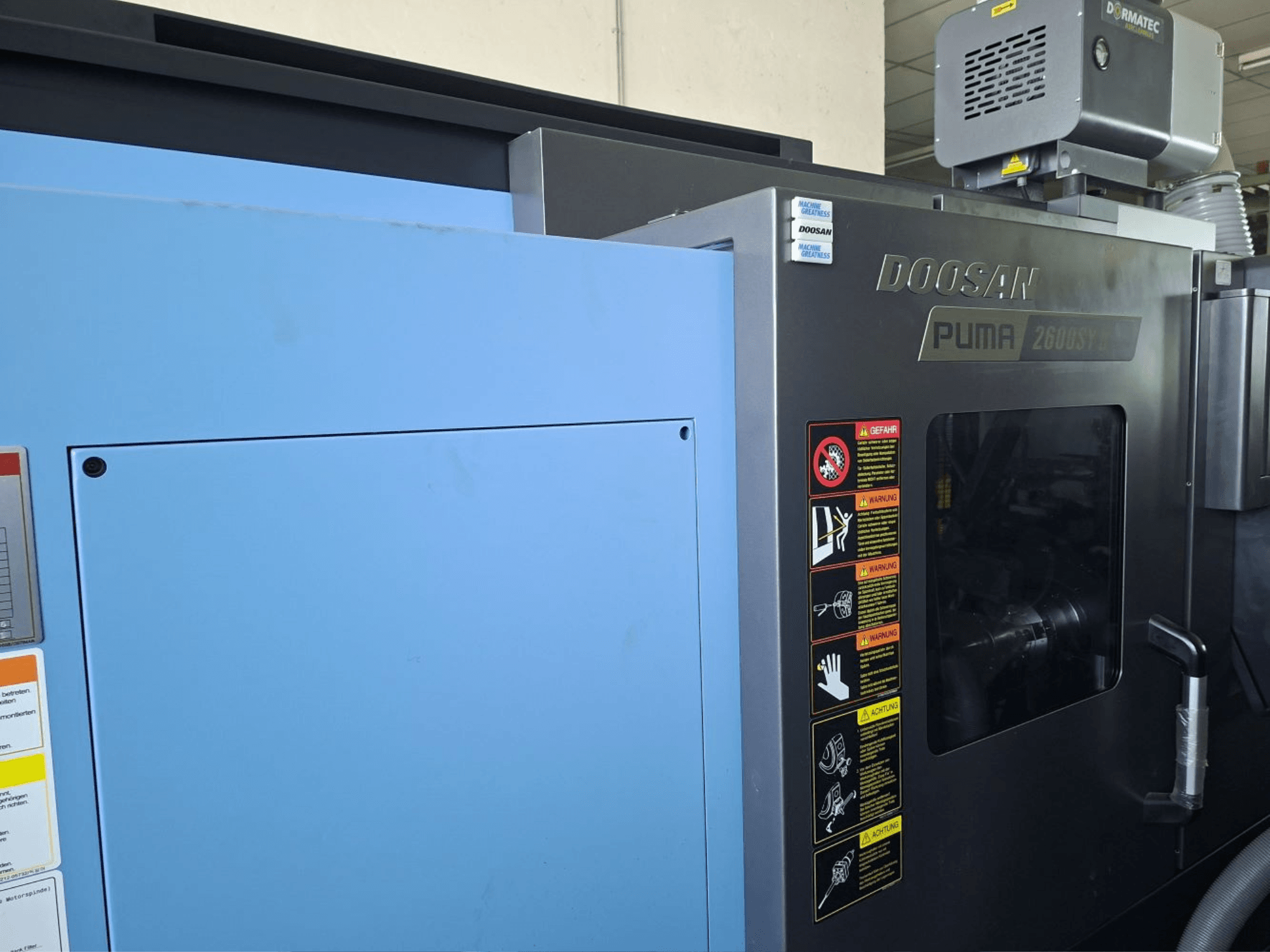

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Сенсорный экран управления Siemens S828D с 15-дюймовым дисплеем ShopTurn

• 6-осевая конфигурация с приводными инструментами, осью Y и подшпинделем

• Главный и подшпиндель со встроенным моторным шпинделем

• Цилиндрический роликовый подшипник, класс точности P4, пожизненная смазка

• Диаметр патрона главного шпинделя 255 мм

• Диаметр патрона подшпинделя 175 мм

• Полый зажимной механизм, с гидравлическим приводом

• Полый зажимной цилиндр

• 24-позиционная инструментальная револьверная головка (интерфейс BMT65P)

• Автоматическая измерительная рука для инструмента, с электрическим приводом

• Динамическое управление скоростью вращения шпинделя

• Контршпиндель с функцией задней бабки

• Расход СОЖ макс. 448 л в минуту

• Расход масла 336 л в минуту

• Электронная предохранительная муфта для осей X и Z

• Рабочая зона с поворотом над станиной 780 мм

• Поворот над поперечными салазками 630 мм

• Максимальный диаметр поворота 255 мм

• Максимальная длина поворота 760 мм

• Диаметр шины 76 мм

• Максимальный вес заготовки с учетом патрона 250 кг

• Отверстие главного шпинделя 91 мм

• Максимальный крутящий момент около 706 Нм

• Отверстие под шпиндель 52 мм

• Скорость вращения шпинделя до 6000 об/мин

• Мощность двигателя около 18,5 кВт

• Крутящий момент около 118 Нм

• Главный шпиндель оси C: 360° с разрешением 0,001°, скорость 200 об/мин, крутящий момент около 1508 Нм

• Подшпиндель оси C: 360° с разрешением 0,001°, скорость 200 об/мин, крутящий момент ок. 121 Нм

• Револьверная головка: 12 станций приводного инструмента из 24

• Максимальная скорость вращения приводного инструмента 5000 об/мин

• Мощность приводного инструмента около 7,5 кВт

• Крутящий момент приводного инструмента около 50 Нм

• Быстрое перемещение по осям X и Z около 30 м/мин; по осям Y около 10 м/мин

• Угол наклона станины 30°

• Объем бака для охлаждающей жидкости около 220 л

• Давление насоса охлаждающей жидкости 7 бар

• Гидравлический бак около 20 литров

• Автоматическая система централизованной смазки

• Электрическое подключение AC 380 В, 3-фазный, 50/60 Гц

• Общая мощность около 69,27 кВА

Дополнительное оборудование

• Навесной ленточный транспортер стружки LNS, правая сторона, без фильтрации

• Система удаления масляного тумана Dormatec AF-30P

• Держатели расточных штанг, диаметр от 50 мм до 25 мм

• Двойной держатель расточного прутка, диаметр 32 мм

• Набор редукционных втулок: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Редукционные втулки для U-образных сверл: 40/20, 40/25, 40/32

• Два держателя инструмента с приводом Eppinger BMT65P, прямые, с внешним охлаждением
