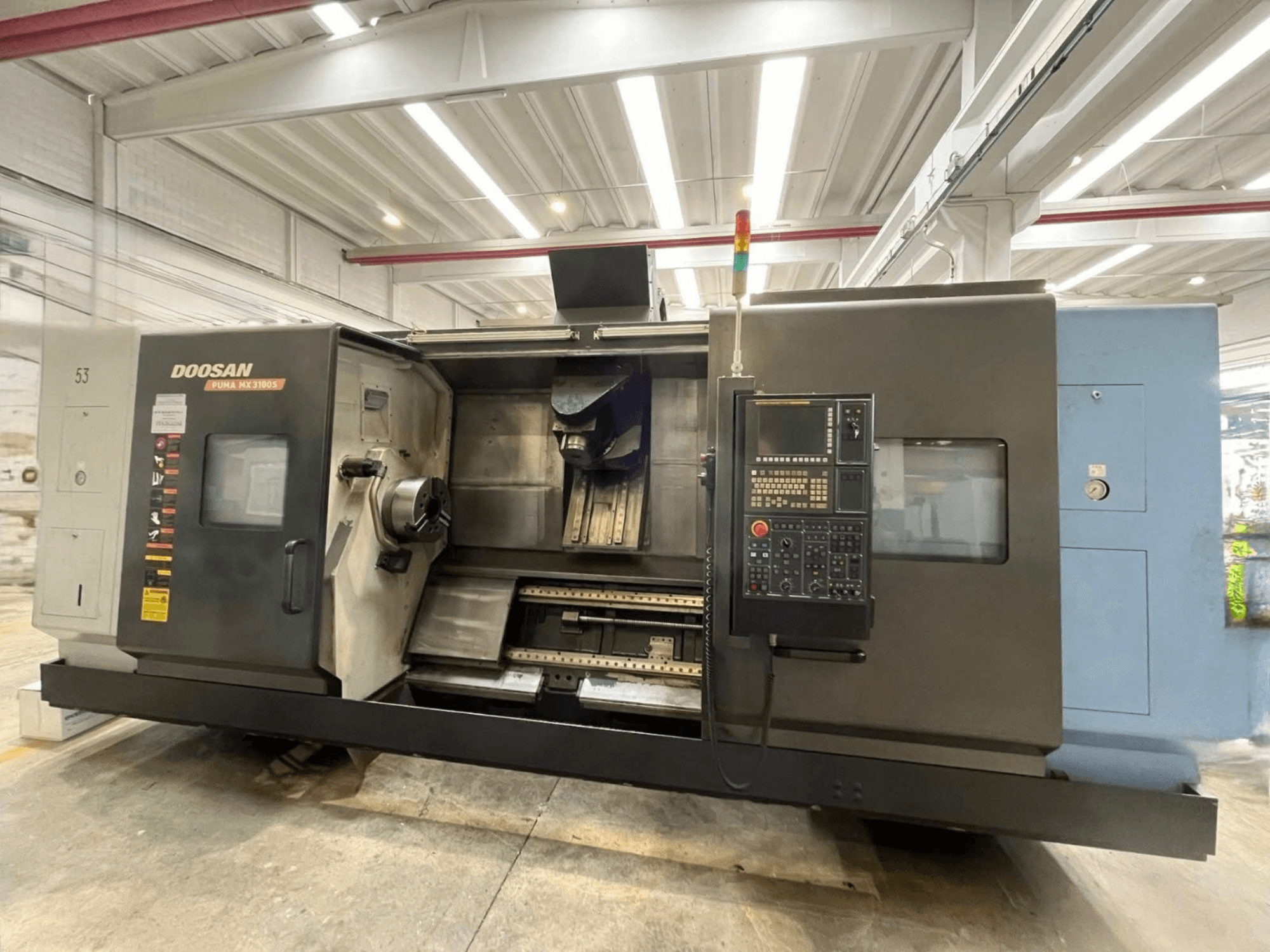

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Станина: чугунная, с линейными роликовыми направляющими по всем осям

Левый шпиндель (главный)

• Передняя часть шпинделя: ASA A2-11

• Патрон: гидравлический 3-кулачковый, Ø315 мм

• Максимальная доступная мощность при: 238 об/мин

• Максимальный крутящий момент: 1 003 / 1 203 Нм

• Встроенный двигатель шпинделя; передний подшипник Ø 160 мм

• Отверстие шпинделя: 115 мм; внутренний диаметр вытяжной трубы: 103 мм

• Позиционирование по оси C1: непрерывное/интерполированное, разрешение 0,001°, гидравлическая фиксация шпинделя

Правый шпиндель (дополнительный)

• Передняя часть шпинделя: ASA A2-8

• Патрон: гидравлический 3-кулачковый, Ø254 мм

• Частота вращения: 40–4 000 об/мин

• Мощность двигателя (низкий/высокий электронный диапазон): 15/22 кВт | 22/26 кВт

• Максимальная доступная мощность при: 450 об/мин

• Максимальный крутящий момент: 398 / 539 / 700 Нм

• Встроенный двигатель шпинделя; передний подшипник Ø130 мм

• Отверстие шпинделя: 86 мм; внутренний диаметр вытяжной трубки: 77 мм

• Позиционирование по оси C2: плавное/интерполированное, разрешение 0,001°, гидравлическая фиксация шпинделя

Ход осей

• B (вращение верхней револьверной головки): 240° (±120°)

• A (подвижность правого шпинделя): 1 550 мм

• C1/C2 (поворот шпинделя): ±360°

Быстрый перемещение / подачи

• X1 / Z1 / Y: 36 / 36 / 26 м/мин

• Ось A: 30 м/мин

• Вращение оси B: 42 об/мин

• Оси C1 / C2: 400 об/мин

• Подача при интерполяции X1/Z1: до 500 мм/об

Поворотная верхняя револьверная головка / фрезерный шпиндель

• Поворотная головка с приводом по оси B и кулачковым механизмом Roller Gear Cam (RGC)

• Обработка как на левом, так и на правом шпинделе

• Разрешение оси B: 0,001°; одновременная обработка до 4 осей с FANUC 31i-A

• Механическая фиксация по Хирту: ориентация головки 5°; ориентация шпинделя для многогранных инструментов 30°

• Интерфейс шпинделя: Capto C6 (двухконтактный)

• Скорость: 60–12 000 об/мин

• Мощность двигателя (низкий/высокий электронный диапазон): 10/15/18,5 кВт | 15/18,5/22 кВт

• Максимальная доступная мощность при: 1 500 об/мин; максимальный крутящий момент: 64 / 96 / 118 Нм

• Встроенный двигатель; датчик давления воздуха для подтверждения зажима инструмента

• Централизованная система охлаждения; резистивное нарезание резьбы

Автоматический сменщик инструмента

• Тип: напольный, двухрычажный; подвижный магазин с длинным ходом по оси Z

• Приводы: сервопривод манипулятора смены инструмента и вращения цепи инструментов

• Коническая втулка: Capto C6

• Время смены инструмента: от инструмента к инструменту — 1,8 с; от стружки к стружке — 10 с

• Максимальный диаметр инструмента: 130 мм (соседнее гнездо свободно) / 90 мм (соседнее гнездо занято)

• Максимальная длина инструмента: 400 мм

Возможности обработки

• Максимальный радиус поворота над станиной: 1 000 мм

• Максимальный диаметр заготовки над кареткой: 700 мм

• Максимальный диаметр токарной обработки от патрона: 670 мм (верхняя головка при угле наклона 0°) / 760 мм (верхняя головка под углом наклона)

• Максимальная токарная длина между центрами: 1 500 мм

• Максимальное расстояние между торцами шпинделей: 1 540 мм

• Проходной диаметр по оси Y: Ø230 мм (±115 мм)

• Максимальный диаметр заготовки: слева Ø102 мм; справа Ø76 мм

• Максимальный вес заготовки без опоры: слева 400 кг; справа 220 кг

Охлаждающая жидкость и стандартное оборудование

• Охлаждающая жидкость под высоким давлением через верхний шпиндель: 12 бар

• Внешняя подача охлаждающей жидкости к верхнему шпинделю: 8 бар

• Емкость бака для охлаждающей жидкости: 580 литров

• Система автоматической смазки

• Централизованная гидравлическая система с высокоэффективным охладителем

• Электрошкаф с теплообменником

• Освещение рабочей зоны; трехцветный сигнальный/индикаторный светодиод

• Монтажное оборудование; декларация о соответствии требованиям CE

Особенности ЧПУ FANUC 31i-A

• 10,4-дюймовый цветной ЖК-дисплей; расширенная клавиатура

• Ручное диалоговое программирование Guide-i

• Минимальный шаг программирования: линейный 0,001 мм; угловой 0,001°

• Электронный маховик: стационарный и переносной

• Компенсация инструмента: 499 пар

• Постоянная линейная скорость; жесткое нарезание резьбы

• Полярная/цилиндрическая/спиральная интерполяция; преобразование 3D-координат

• FANUC Custom Macro B; вложение подпрограмм на 10 уровней

• Память программ: 512 КБ; до 1 000 программ

• Интерфейсы: RS-232C, слот для карты памяти, Ethernet

• Синхронизация левого и правого шпинделей

Дополнительное оборудование

• Конвейер для стружки: шарнирный, с выгрузкой вправо
