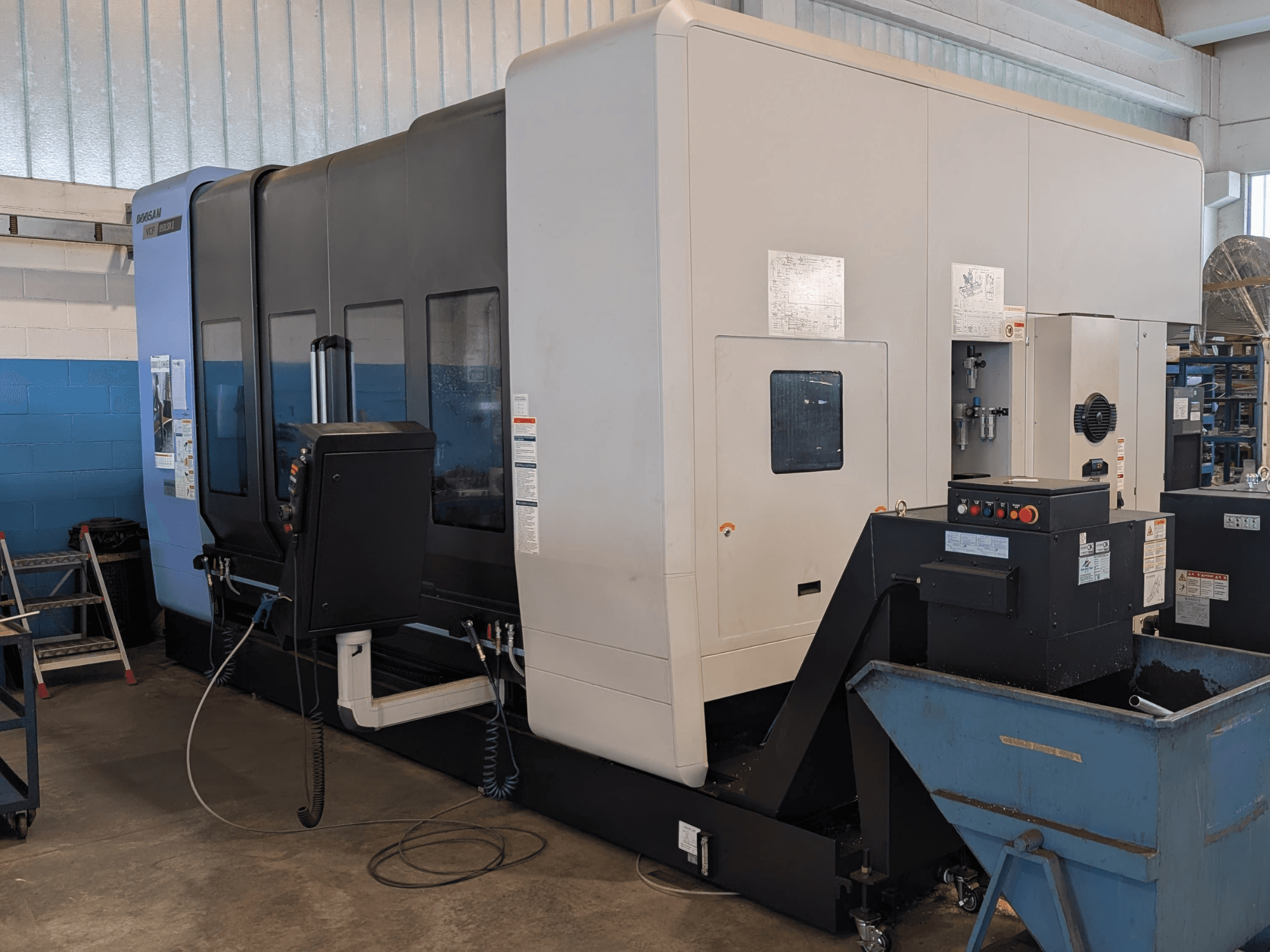

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Наработка: около 2 500 часов

• Диапазон перемещения:

  • Ось B: ±110°

  • Ось C: ±360°

• Быстрое перемещение (X/Y/Z): 40 / 40 / 40 м/мин

• Максимальная скорость подачи (X/Y/Z): 20 000 мм/мин

• Шпиндель:

  • Мощность: 24 / 30 кВт

  • Максимальный крутящий момент: 121 / 155 Нм

  • Конус: ISO 40, двухконтактный

• Инструментальный магазин:

  • Вместимость: 60 инструментов

  • Максимальный диаметр инструмента: 76 мм (130 мм при наличии свободных соседних позиций)

  • Максимальная длина инструмента: 300 мм

  • Время смены инструмента: 5,5 с

  • Время между выходом стружки: 13 с

• Зажимное устройство/стол:

  • Стационарный стол: 3 500 × 870 мм, максимальная нагрузка 3 500 кг

  • Поворотный стол: Ø 800 мм, максимальная нагрузка 1 200 кг

  • Макс. диаметр заготовки: 1 050 мм

  • Максимальная высота заготовки: 680 мм (вертикально) / 1 095 мм (горизонтально)

• Измерение: абсолютные линейные шкалы по осям X/Y/Z

• Особенности: съемная центральная дверца; возможность маятниковой обработки

• Коммуникации:

  • Электропитание: 400 В / 3 фазы + заземление

  • Требуемая мощность: 63 кВА

  • Сжатый воздух: 6 бар

  • Вместимость бака для охлаждающей жидкости: 560 л

• Состояние: В отличном состоянии

• Состояние: В рабочем состоянии / подключено к источнику питания

• Дополнительная информация: Видеозаписи с отметкой времени предоставляются по запросу

• Транспортировка: по имеющимся данным, может быть транспортировано целиком

Дополнительное оборудование

• Система подачи охлаждающей жидкости под высоким давлением через шпиндель, 70 бар

• Циклонная фильтрация охлаждающей жидкости

• Конвейер для стружки

• Датчик положения заготовки Renishaw RMP-60

• Система настройки инструмента Renishaw RTS

• Оригинальный шарик для кинематической калибровки

• Набор расширенных функций Heidenhain 1

• Набор расширенных функций Heidenhain 2

• Динамический контроль столкновений (DCM)

• Функция «Lift-Off»

• Конвертер DXF

• 3D-визуализация траектории инструмента

• 3D-симуляция обработки

• Просмотрщик CAD-файлов

• Система автоматической смазки

• Гидравлический агрегат

• Светодиодное освещение рабочей зоны

• Трехцветный сигнальный индикатор

• Документация CE

• Руководства по эксплуатации оборудования
