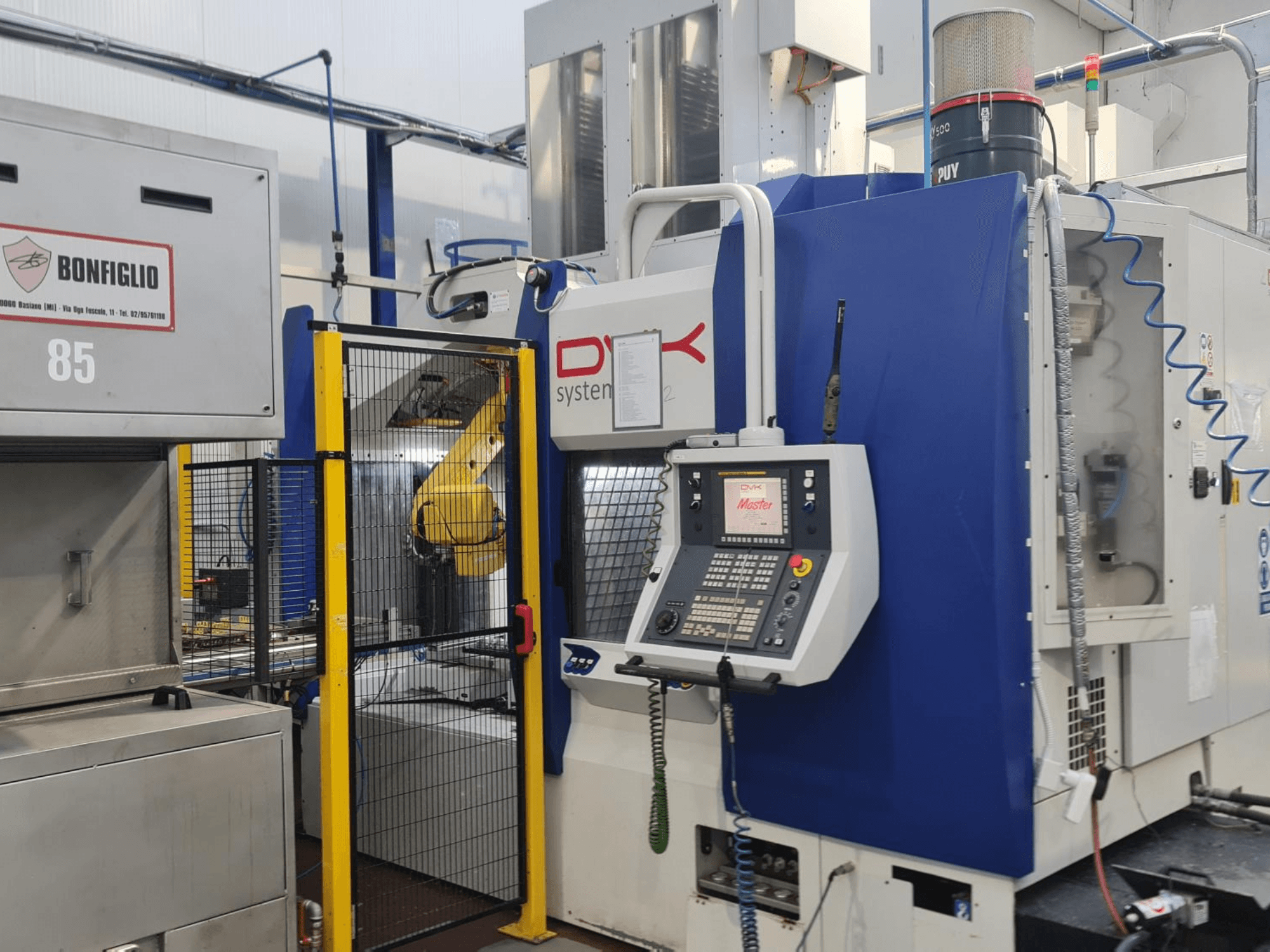

DVK - System Master IT-MIL-OTH-2020-00001

• Система ЧПУ: ЧПУ FANUC с цветной панелью управления диаметром 10,4 дюйма, ПЛК, подключением по Ethernet, специализированным программным обеспечением для станка

• Сертифицировано по стандарту CE

• Рабочая зона:

  • Оси двунаправленного вращения зажимных тисков: ось A — плавное вращение на 360°, ось B — плавное вращение на 360°

• Шпиндель:

  • Тип: электрошпиндель OMLAT

  • Крутящий момент: 80 Нм

  • Интерфейс инструмента: HSK-A63

• Магазин инструментов/АТЦ:

  • Автоматическая смена инструмента

  • Максимальный диаметр инструмента: 70 мм (150 мм при наличии свободных соседних гнезд)

  • Произвольный выбор инструмента

• Система зажима:

  • Самоцентрирующийся гидравлический тиски с двусторонним вращением

  • Ход губок: 50 мм

  • Усилие зажима: 5 000–30 000 Н

• Охлаждение, смазка и обслуживание:

  • Шпиндель с жидкостным охлаждением

  • Централизованная автоматическая смазка консистентной смазкой

  • Пневматическая система

  • Гидравлическая система

  • Воздушно-водяной теплообменник

  • Система герметизации станка

• Технические характеристики станка:

  • Установленная мощность: 55 кВт

  • Напряжение питания: 400 В / 50 Гц

Дополнительное оборудование

• Роботизация:

  • Антропоморфный робот FANUC M20iA/20M, 6 осей, грузоподъемность 20 кг

  • Двухчелюстной захват Schunk PGN125

• Система поддонов:

  • Два вертикальных магазина для паллет

  • Размер паллеты: 480 × 300 мм

  • 54 места для паллет в каждом магазине (стандартная комплектация)

• Сбор стружки/охлаждающей жидкости и вытяжка:

  • Внутренняя подача охлаждающей жидкости через шпиндель

  • Картриджный фильтр 60 мкм

  • Самоочищающийся фильтр MAHLE 60 мкм

  • Система промывки рабочей зоны типа «дождь»

  • Конвейер для стружки с тяговой цепью и ротофильтром

  • Охладитель охлаждающей жидкости

  • Система удаления масляного тумана

• Измерение, мониторинг и точность:

  • 3D-радиозондовый измеритель Marposs

  • Лазерный прибор для предварительной настройки инструмента

  • Термическая компенсация по осям X, Y и Z

  • Оптические линейки по осям X, Y и Z

  • Мониторинг срока службы инструмента

  • Расширенная система координат обработки (48 дополнительных смещений)

  • Система искусственного зрения с 2 камерами

• Усовершенствование зажима:

  • Гидравлическая зажимная система с регулируемым давлением

• Входящее в комплект вспомогательное оборудование:

  • Промышленная моечная установка Bonfiglio MROTOS 8555 4 E LRSA со встроенным роботом

  • Система точечной маркировки Automator ADP5090 с контроллером AC500, интегрированная с роботом:

    • Площадь маркировки: 50 × 90 мм

    • Пневматическая маркировочная головка

    • Возможности подключения: Ethernet / USB / RS232 / RS485

    • Контроллер AC500 с сенсорным экраном

    • Скорость маркировки до 10 символов в секунду
