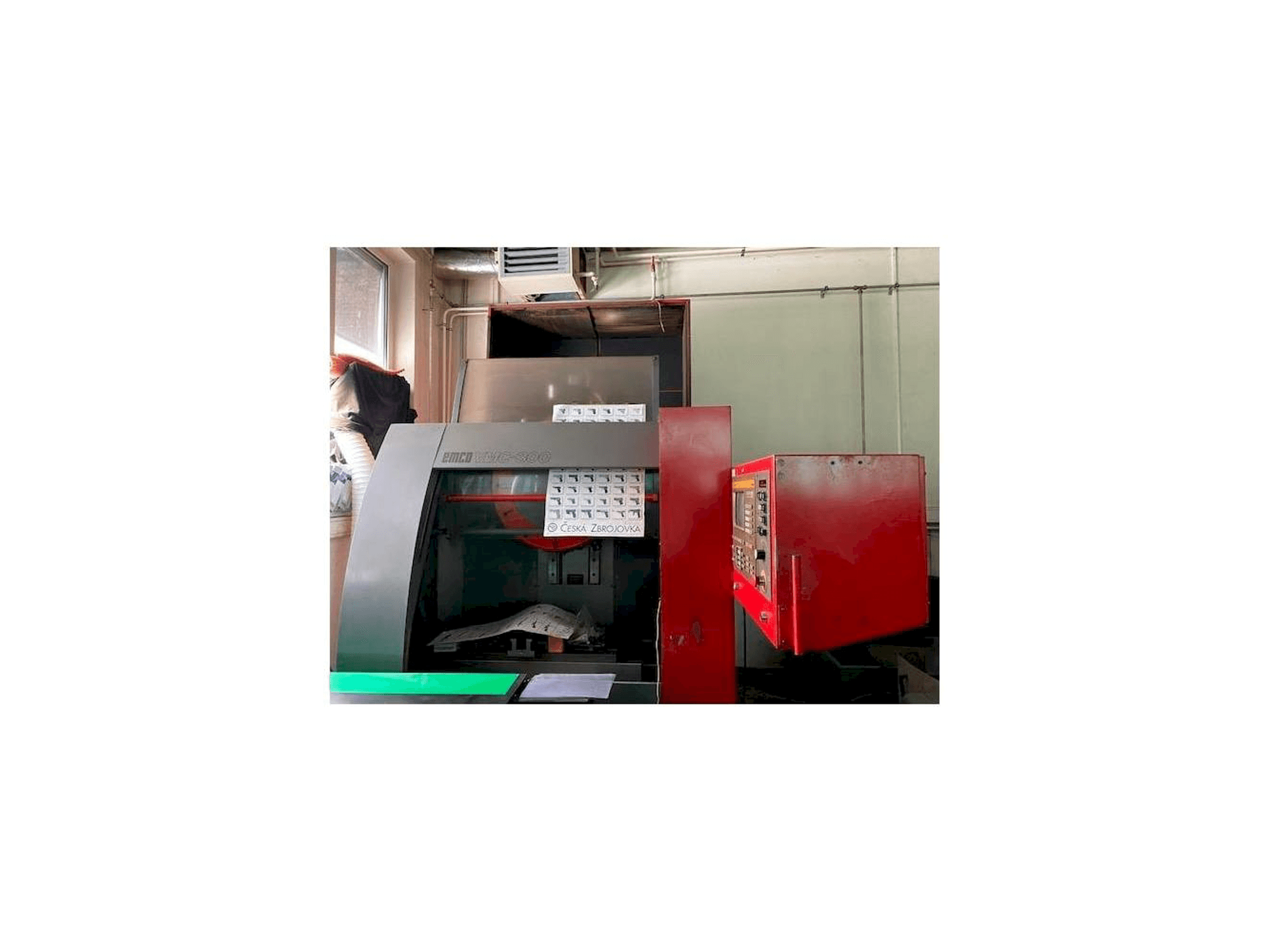

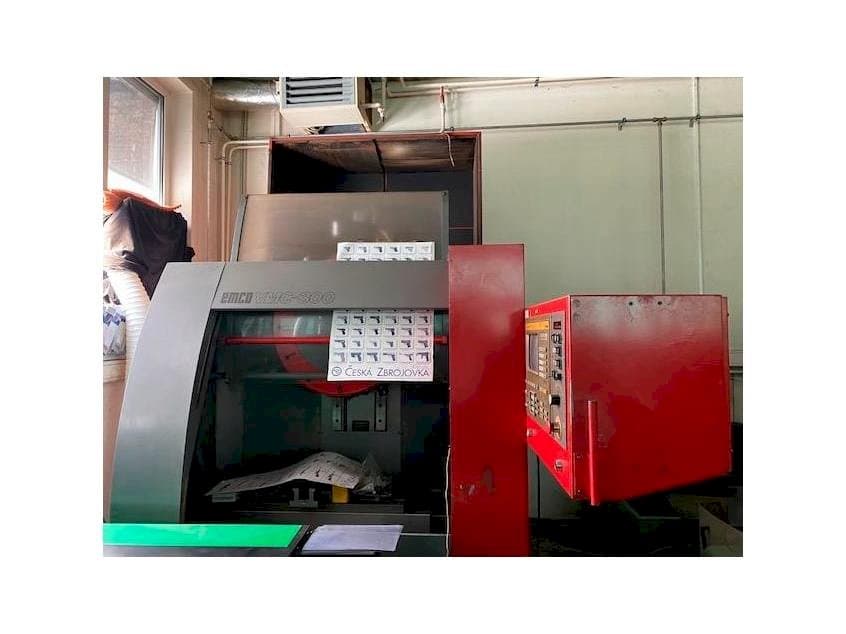

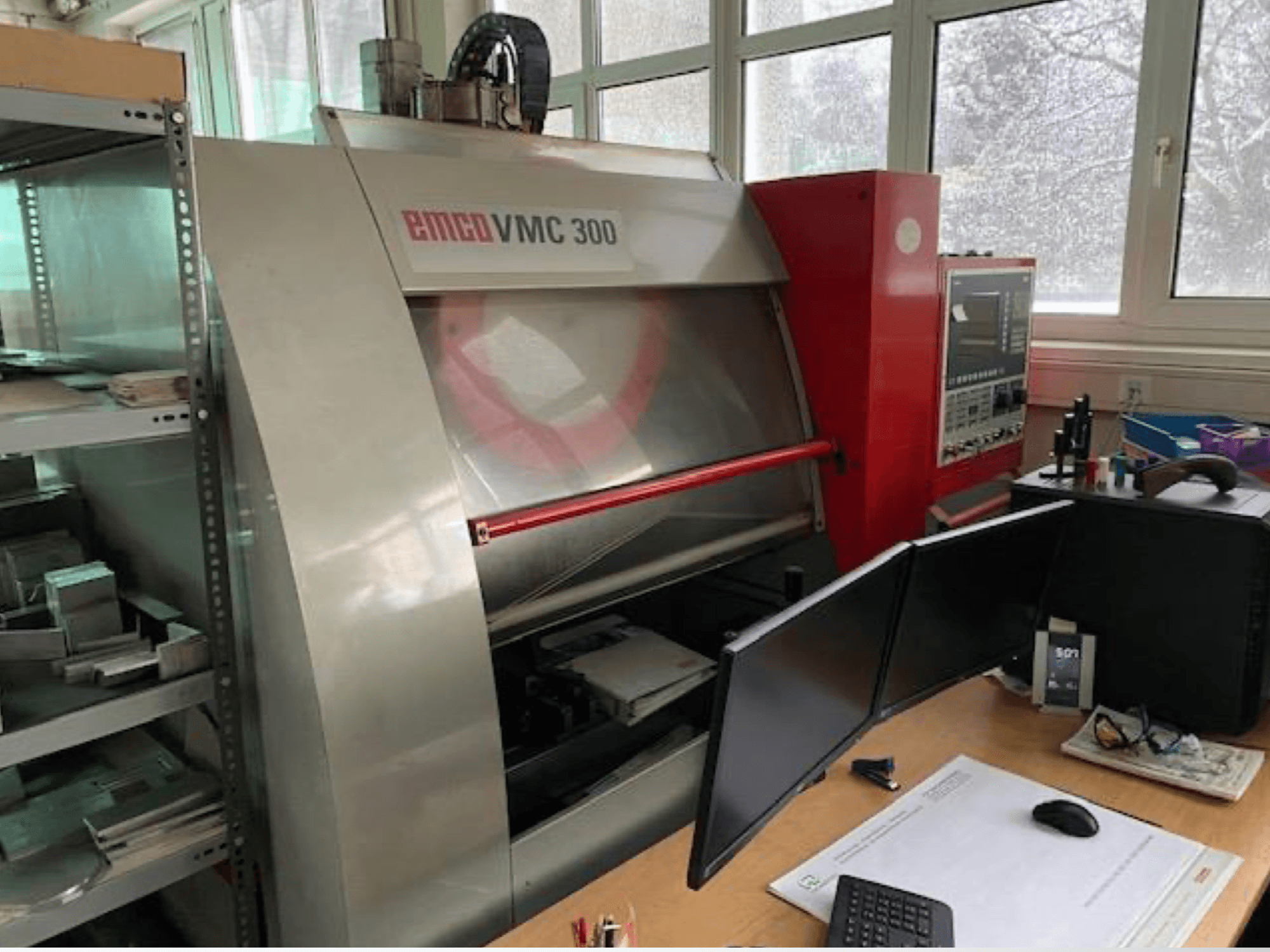

EMCO - VMC 300AT-MIL-EMC-2003-00001

• В наличии 2 единицы (одна более новая, другая — более старая) с системами управления разных производителей

• Расстояние от передней кромки шпинделя до стола: 210–450 мм

• Количество Т-образных пазов: 3

• Ширина Т-образных пазов: 14 мм

• Расстояние между Т-образными пазами: 100 мм

• Диаметр подшипника шпинделя: Ø60 мм

• Тип подшипника: шарикоподшипник с угловым контактом

• Конус инструмента: SK40 (DIN 69871 / ISO 7388-I)

• Тяговый штифт: M16 (DIN 69872 / ISO 7388-II)

• Автоматическая зажимная система инструмента

• Усилие зажима инструмента: 6 000 Н

• Вылет шпинделя: 330 мм

• Мощность двигателя шпинделя: 9 / 11 кВт (коэффициент загрузки 100 % / 60 %)

• Опциональная частота вращения шпинделя: 0 – 8 000 об/мин

• Максимальный крутящий момент: 100 Н·м (5 000 об/мин) / 78 Н·м (опция 8 000 об/мин)

• Уровень шума: 72 дБ(А) при 5 000 об/мин

• Производительность фрезерования по стали (16MnCr5 – 790 Н/мм²): 220 см³/мин

• Максимальная производительность сверления в стали: Ø25 мм

• Максимальная производительность резьбонарезания в стали: M20

• Сервоприводы переменного тока с шпинделями с шарико-винтовым механизмом

• Скорость подачи (X/Y/Z): 0,01 – 12 000 мм/мин

• Быстрое перемещение (X/Y/Z): 12 м/мин

• Усилие подачи по осям X/Y: 6 000 Н

• Усилие подачи по оси Z: 8 800 Н

• Разрешение: 0,001 мм

• Держатель инструмента: барабанного типа с системой управления направлением

• Автоматическая смена инструмента

• Максимальный общий вес инструментов в магазине: 36 кг

• Максимальный диаметр инструмента: 100 мм

• Максимальная длина инструмента: 220 мм

• Время смены инструмента: T1: 5,8 с / T2: 3,9 с / T3: 3,9 с

• Время от окончания обработки одного заготовки до начала обработки следующей (VDI 2852): T1: 8,9 с / T2: 7,0 с / T3: 7,0 с

• Вместимость бака для охлаждающей жидкости: 100 л

• Расход насоса охлаждающей жидкости: 10 л/мин

• Максимальное давление охлаждающей жидкости: 3,7 бар

• Подача охлаждающей жидкости: 4 внешних сопла

• Автоматическая централизованная смазка направляющих и шпинделей с шариковым винтом

• Подшипники главного шпинделя со смазкой консистентной смазкой

• Источник питания: 3/PE ~ 400 В / 50–60 Гц

• Максимальное колебание напряжения: +5 % / -10 %

• Подключенная нагрузка: 15 кВА

• Номинальный ток: 22 А

• Максимальный ток: 25 А

• Главный предохранитель: 35 А (медленного срабатывания)

• Требуемая мощность при коротком замыкании: 1600 кВА

• Давление в пневматической системе: 5–10 бар

• Минимальный расход воздуха: 750 л/мин

• Средний расход воздуха: 180 л/мин

Дополнительное оборудование

• Автоматический 12-позиционный сменщик инструмента

• Автоматическая централизованная система смазки

• Система подачи охлаждающей жидкости с 4 внешними форсунками

• Автоматическая система зажима инструмента

• Интерфейс шпинделя SK40

Преимущества станка:

• Надежный 12-позиционный автоматический сменщик инструмента

• Встроенная система автоматической смазки направляющих и шпинделей с шариковым винтом
