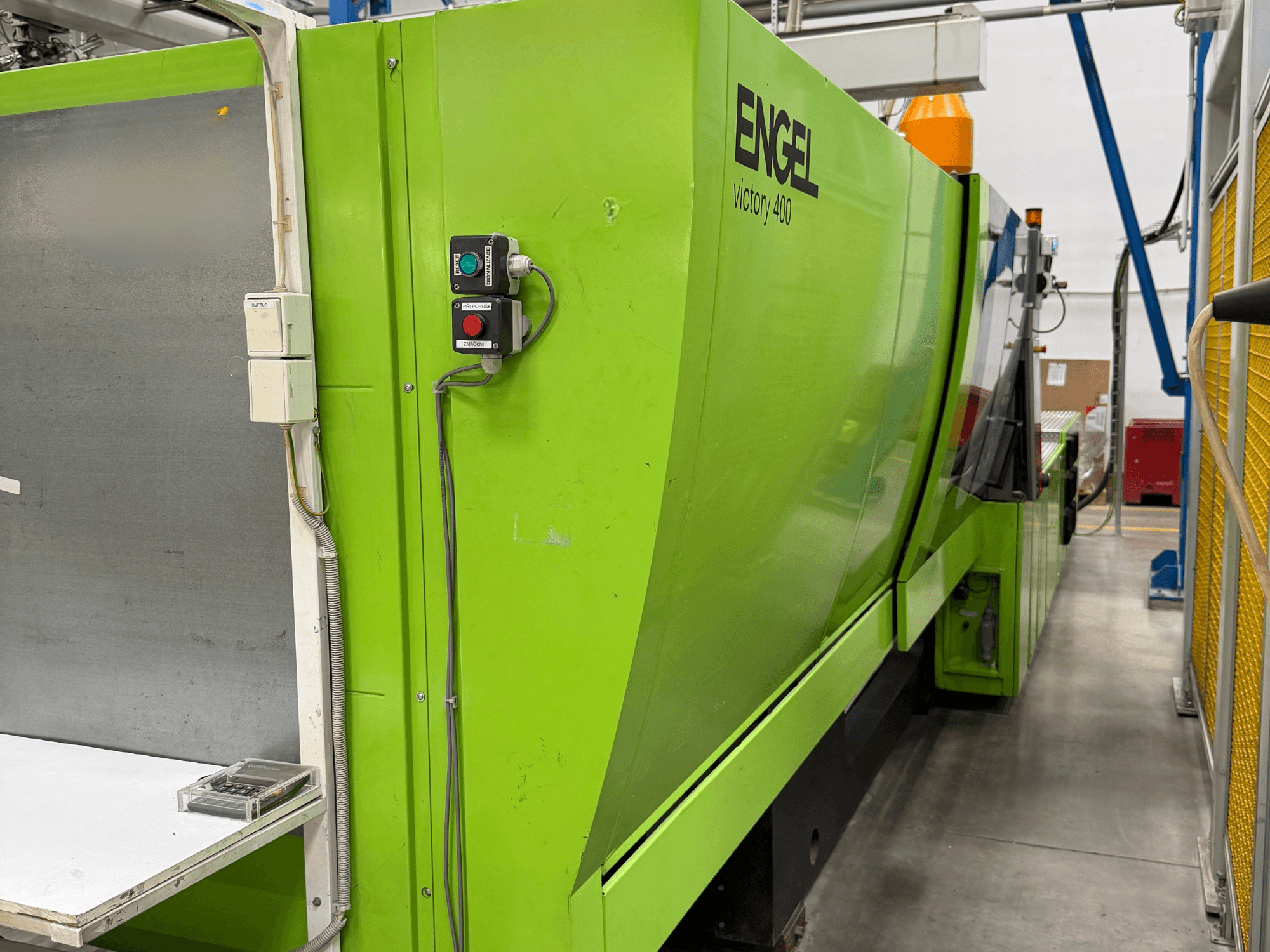

Engel - Victory 3550/400 techCZ-INJ-ENG-2016-00002

• Узел впрыска: 3550

• Соотношение L/D: 25

• Блок управления: ENGEL CC300 (21,5-дюймовый сенсорный экран Full HD)

• Система привода: ECODRIVE SHV3-HSI, система с двумя насосами, аккумулятор

• Электрическое подключение: 3 x 400 В + N + PE, 50 Гц

• Номинальная подключаемая мощность: прибл. 282 кВт

• Система зажима: без тяг, полностью гидравлическая система зажима ENGEL

• Ход центрирования: 160 мм

• Ход эжектора: 250 мм

• Гидравлические устройства вытяжки сердечника: 2 на подвижном столе, 2 на неподвижном столе

• Вакуумные/пневматические контуры: 4 на подвижном столе с соплом Вентури и реле давления

• Пневматический клапан: 2/2-ходовой клапан R 1/4" на неподвижной плите

• Пневматическое управление клапанами пресс-формы: 4-позиционное FESTO, до 16 бар

• Нагрев пресс-формы: 32 зоны регулирования, максимальная мощность нагрева 43 кВт

• Шнековый привод: электродвигательный, с регулировкой скорости, макс. 150 об/мин, номинальная мощность 47 кВт, крутящий момент 3700 Нм

• Радиус сопла: 15 мм

• Внутренний диаметр сопла: 6 мм

• Усилие прижима сопла: прибл. 150 кН

• Ход дозатора: 390 мм

• Оборудование MuCell: пакет MuCell Advanced; соотношение длины и диаметра цилиндра (L/D) 24/25; шнек MuCell G25 диаметром 80 мм; отверстие для газового инжектора; датчик давления расплава; интерфейс RS-485 для подключения к газовой установке SCF; разъем для аварийной остановки

• Регулирование температуры пресс-формы: 3 распределителя ENGEL flomo по 8 зон каждый (всего 24 контролируемых контура)

• Емкость гидравлического бака: основной бак прибл. 690 л; всасывающий бак прибл. 290 л

• Интерфейс робота: Euromap 67 / AN-146

• Языки: чешский и немецкий

Дополнительное оборудование

• Система автоматизации GEKU с конвейерными лентами (входит в комплект)
