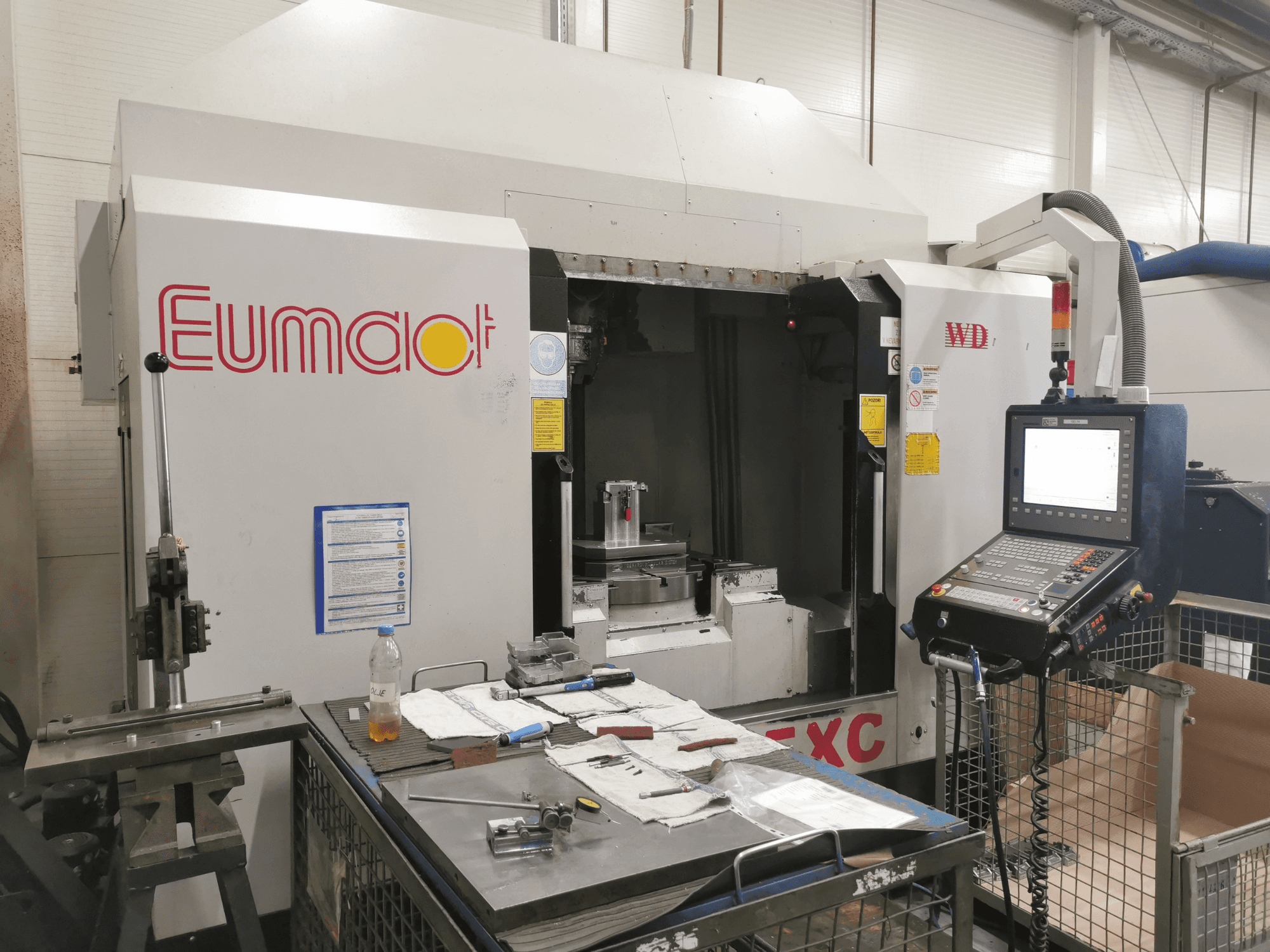

Eumach - HSM-5XCSI-MIL-EUM-2015-00001

Мощность и вес

• Напряжение: 400 В

• Частота: 50/60 Гц

• Установленная мощность: 75 кВА

Время работы (Heidenhain - фактические данные машины)

• Время включения управления: 42,157 h

• Время включения машины: 37,219 h

• Время выполнения программы: 18 252 ч

• Время работы шпинделя: 13 907 ч

• Время работы головки: 0 ч

Система столов

• Стол с Т-образным пазом: 18 × 6 × 100 мм

• Поворотный стол (5-осевой), встроенная конструкция седла

  • Диаметр: Ø 610 мм

  • Расстояние от шпинделя до центра стола: 0-715 мм

  • Шпиндель к столешнице: 105-715 мм

  • Макс. нагрузка на заготовку: 500 кг

Перемещения по осям

• Наклон оси B: +30° - -120°

• Поворот по оси C: 360° (разрешение 0,001°)

Геометрические расстояния

• Шпиндель до крышки колонны: 629 мм

• Шпиндель до центра стола: 947 мм

Шпиндель

• Подшипники: Ø 70 мм керамические

• Максимальный крутящий момент: 160 Нм

Осевые двигатели

• X/Y/Z: Siemens 1FK7083 (16 Нм)

• A/B: Siemens 1FW6130 (1320 Нм)

Подачи

• Быстрая траверса (X/Y/Z): 36 / 36 / 24 м/мин

• Подача на резку: 1-7500 мм/мин

Магазин инструментов

• Тип: Двуплечий сменщик инструментов, ход 430 мм

• Вместимость: 32 инструмента

• Максимальный диаметр инструмента: 150 мм

• Максимальный диаметр без соседних инструментов: 300 мм
