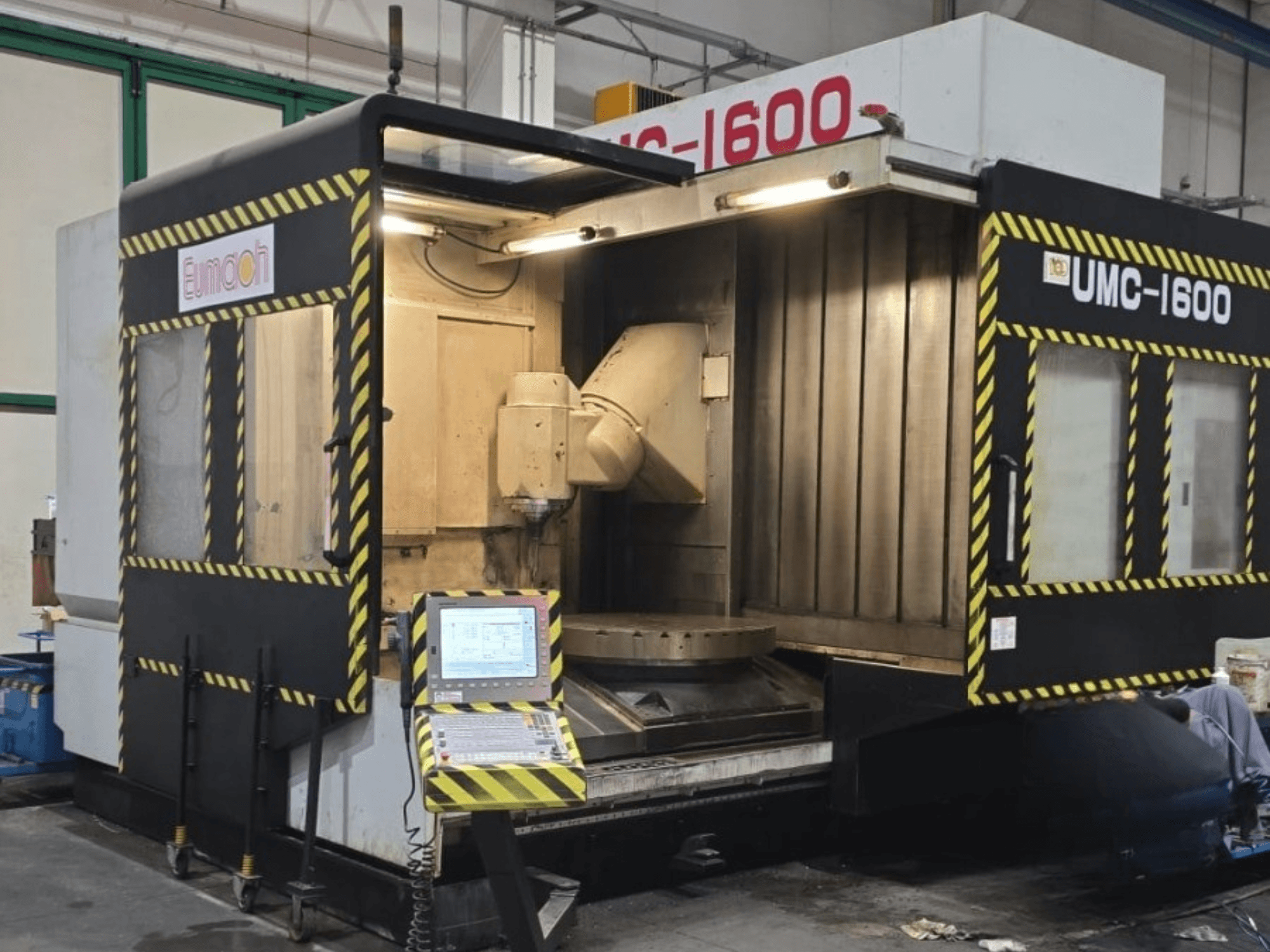

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Сертификация CE: Да

Ход и подача

• Диапазон поворота оси B: от +10° до −190°

• Вращение по оси C: 360°

• Быстрое перемещение по осям X/Y/Z: 24 / 24 / 24 м/мин

• Подача резания по осям X/Y/Z: 20 / 20 / 20 м/мин

Поворотный стол (ось C)

• Диаметр стола: Ø1 320 мм

• Максимальная скорость вращения стола: 30 об/мин

• Минимальный шаг индексации: 0,001°

• Привод: мотор-торсион с прямым приводом

• Т-образные пазы: 13 пазов, размер 18H, шаг 100 мм

• Высота стола от пола: 1 085 мм

Поворотная головка (ось B)

• Привод: мотор-торсион с прямым приводом

• Время поворота из вертикального положения в горизонтальное: 3 с

• Диапазон поворота: +10° / −190°

Шпиндель

• Мощность S1/S6: 37,4 / 54 кВт

• Крутящий момент S1/S6: 170 / 390 Нм

• Диаметр переднего подшипника шпинделя: 100 мм

• Расстояние от центра шпинделя до колонны: 1 105 мм

• Конус шпинделя: Подлежит подтверждению (в документации в качестве возможных вариантов указаны HSK-A100, BT, CAT, SK50)

Рабочие расстояния

• Вертикальное расстояние от торца шпинделя до поверхности стола: 150–1 200 мм

• Горизонтальное расстояние от центра шпинделя до поверхности стола: 100–1 150 мм

• Вертикальное расстояние от торца шпинделя до центра стола: от −300 до 960 мм

• Горизонтальное расстояние от центра шпинделя до центра стола: от −250 до 1 010 мм

Автоматический сменщик инструмента

• Тип: кулачковый рычаг

• Максимальный диаметр инструмента: Ø150 мм

• Максимальная длина инструмента: 350 мм

• Положение смены инструмента: горизонтальное

Направляющие и шариковые винты

• Размер линейных направляющих X/Y/Z: 55 / 55 / 55 мм

• Количество направляющих X/Y/Z: 4 / 2 / 2

• Количество направляющих блоков по осям X/Y/Z: 8 / 4 / 6

• Диаметр шариковых винтов X/Y/Z: Ø55 / Ø55 / Ø63 мм

• Шаг шариковых винтов X/Y/Z: 16 / 12 / 12 мм

Электрические характеристики

• Напряжение: 400 В

• Частота: 50/60 Гц

• Подключенная нагрузка: 80 кВА

Габаритный чертеж подтверждает монтажные размеры

Встроенные функции/опции

• Одновременная 5-осевая обработка

• Поворотная головка оси B с прямым приводом

• Поворотный стол оси C с прямым приводом

• Система управления HEIDENHAIN iTNC 530 HSCI с интерфейсом RS-232

• Линейные мерные шкалы по осям X, Y, Z

• Датчики вращения на осях B и C

Ожидается подтверждение (информация о станке)

• Точный тип зажимного паза шпинделя

• Наработка

• Наработка шпинделя

• Подтверждение того, что на данном конкретном станке установлен магазин на 60 инструментов и все перечисленное оборудование

Дополнительное оборудование

• Цепной конвейер для отвода стружки

• Два шнековых конвейера для стружки

• Полная брызговик с крышей (кожух)

• Программируемая система подачи охлаждающей жидкости

• Пневматическая продувка шпинделя

• Водяной охладитель шпинделя (чиллер)

• Рабочее освещение

• Индикатор состояния станка

• Руководства по эксплуатации станка и системы управления

• Ящик для инструментов

• В комплект поставки станка входит около 40 держателей инструмента HSK-100.

Подлежит подтверждению (принадлежности)

• Охлаждающая жидкость через шпиндель (CTS)

• Контактный щуп (зондирование заготовки)

• Система измерения инструмента (устройство настройки инструмента)

• Полный перечень входящих в комплект держателей инструмента и принадлежностей
