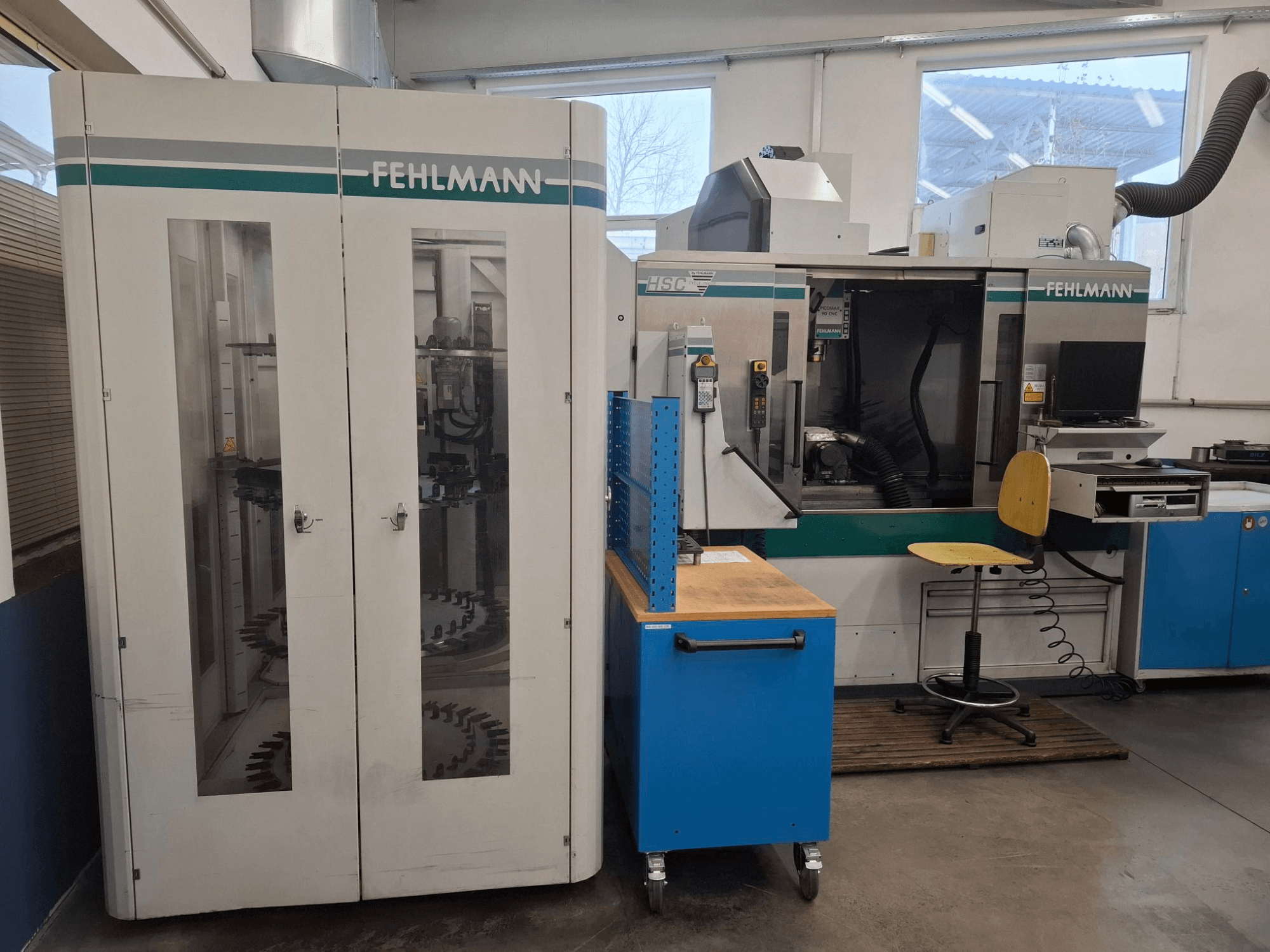

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Размер стола: 1260 × 490 мм

Дополнительное оборудование

• включая систему автоматизации EROWA Robot Multi

• Пункт 20 (артикул 3391-176): 1 шт. Система управления непрерывным перемещением Heidenhain iTNC 530M (базовая стандартная версия) Пункт 30 (артикул 3360-181): 1 шт. программный пакет 1 для iTNC 530M (обработка на поворотном столе в мм/мин, программирование контуров на поверхности цилиндра, наклон рабочей плоскости, включая круговую интерполяцию по 3 осям) Позиция 40 (арт. № 3360-182): 1 шт. Программная опция 2 для iTNC 530M (3D-обработка: плавное перемещение, 3D-коррекция инструмента, TCPM, 5-осевая линейная интерполяция, сплайны, время обработки блока 0,5 мс) Позиция 50 (артикул № 3391-211): 1 шт. Стандартная система зажима Позиция 60 (арт. № 3390-220): 1 шт. Стол станка 1260×490 с 9 Т-образными пазами 12H8, расстояние 50 мм. Позиция 70 (артикул № 3391-240): 1 шт. Система смены инструмента с 28 ячейками магазина HSK-E50, позиция 80 (артикул № 3390-270): 1 шт. Боковой кожух зоны обработки из листовой нержавеющей стали, с широко открывающимися раздвижными дверцами спереди и поликарбонатными вставками. В комплекте 2 антисторобоскопических светильника. Правая боковая дверь с ручным или опциональным автоматическим открыванием. Пункт 90 (артикул № 3390-272): 1 шт. Правая боковая дверь с окном, запираемая Пункт 100 (артикул № 3390-275): 1 шт. Автоматическая дверь ограждения слева от P90 для загрузки заготовки. В комплекте: 2 пневматических цилиндра, направляющие, управляющий клапан и схема управления для ЧПУ. Позиция 110 (артикул № 3390-288): 1 шт. Полный кожух зоны обработки в верхней части (32/28 инструментов), с запираемым углублением для погрузочного крана. Пункт 120 (артикул № 3360-506): 1 шт. Расширенная функция энергосбережения с помощью электронного таймера. Автоматическое переключение приводов станка в режим ожидания после завершения программ ЧПУ и перезапуска установки. Пункт 130 (артикул № 3360-842): 1 шт. Система удаления масляного тумана для зоны обработки. Пункт 140 (артикул № 3390-851): 1 шт. Стандартная система охлаждения 3 бар / 30 л/мин с 2 погружными насосами, ящиком для стружки, дополнительным вкладышем для тонкой очистки стружки и фильтром с растянутой сеткой. Резервуар для охлаждающей жидкости вместимостью 240 л. Позиция 150 (артикул № 5130-101 Special): 1 шт. Подготовка для системы смазки с минимальным расходом. Шланги проложены через головку станка к шпинделю. Переключение осуществляется с помощью M-функций. Пункт 160 (артикул № 3363-872): 1 шт. Система 3D-контактных датчиков Renishaw MP 40, включая вставку шпинделя HSK E50, щуп Ø 6 мм, беспроводную передачу сигнала через инфракрасную систему. Самокалибровка с охватом 360°. Позиция 170 (арт. № 3390-877): 1 шт. Лазерная система NT для высокоточного измерения и контроля инструментов диаметром от 0,15 до 63 мм. Измерение диаметра и длины, а также стабильности контура с поддержкой циклов. Включает автоматическую центровку и проверку стола инструментов ЧПУ. Пункт 180 (арт. № 3360-918): 1 шт. Настройки FEHLMANN HSC (цикл 327) для динамической оптимизации приводов цифровых осей. Пункт 190 (артикул № 4875-114): 1 шт. Автоматический индексатор и поворотный узел с ЧПУ ATS 160 CNC-SDKD--ITSPC в цифровом исполнении с быстрозажимным патроном Erowa ITS Power Chuck. Высота центра: 160 мм. Диапазон поворота: от +18° до -5°. Макс. диаметр заготовки: 300 мм. Макс. вес заготовки: 50 кг. Момент зажима оси поворота: 1000 Нм. Момент зажима оси поворота: 600 Нм. Вес: 110 кг. Пункт 200 (артикул 3390-714): 1 шт. Установка на станке для монтажа поворотного/индексирующего устройства с ЧПУ ATS 160 CNC-D на станке Fehlmann Picomax 90 CNC. Пункт 210 (арт. № 4875-787): 1 шт. Короткий контрольный оправной вал (60 мм) для проверки нулевой точки устройства. Пункт 220 (арт. № 4875-876): 1 шт. Подставка для лазерной измерительной системы. Пункт 230 (арт. № 4875-950): 1 комплект крепежа для стола с Т-образными пазами 12 мм. Система загрузки заготовок EROWA Robot Multi (ERM): Позиция 240 (арт. № 5209-010): 1 шт. Система загрузки заготовок EROWA Robot Multi с комбинируемыми магазинами для палет типов ITS50, Holder 72, ITS148, UPC. Позиция 250 (артикул № 5209-020): 1 шт. Фиксированный захватный манипулятор RCS I. Пункт 260 (артикул № 5208-031): 1 шт. пневматический блок для управления патроном № 1 на столе станка № 1. Пункт 270 (арт. № 5209-040): 1 шт. Захват RCS для ITS 50. Пункт 280 (арт. № 5209-100): 4 шт. Пластина магазина для ITS 50, держатель 72, вертикальная, макс. 6 пластин, каждая по 30 держателей электродов, рекомендуемый максимальный размер заготовки: прибл. 100 x 100 x 200. Позиция 290 (артикул № 5201-150): 1 шт. Выравнивающий поддон ITS 115. Позиция 300 (арт. № 3390-295): 1 шт. Монтажная конструкция для робота с защитными листами, дном поддона для сбора капель и комплектом кабелей. Пункт 310 (артикул № 5220-001): 1 шт. FEHLMANN Milling Center Manager (MCM) версии 5 для обрабатывающих центров с автоматической загрузкой заготовок. Включает компьютерное оборудование с ОС Windows XP. Пункт 320 (арт. № 5220-803): 1 шт. Консоль управления MCM с запираемым ящиком для клавиатуры и держателем для 4 инструментов HSK50. Комплект принадлежностей для станков HSC HSK-E50: Позиция 330 (артикул № 8079-002): 1 шт. Калибровочный штифт 12/10 мм. Позиция 340 (артикул № 8520-000): 1 шт. Очиститель конического паза HSK 50. Система удаления графитовой пыли: позиция 350 (артикул № 5002-001): 1 шт. Промышленная вакуумная система удаления графитовой пыли, тип 16.2.5, автоматическая. Всасывающая турбина 3,1 кВт, номинальный расход воздуха 1'680 м³/ч, звукоизоляция до 75 дБА, резервуар объемом 100 л. Позиция 360 (артикул № 5002-011): 1 шт. 1 точка всасывания справа, трубопровод 100 мм. Позиция 370 (артикул № 5002-090 Специальная): 1 шт. Точка всасывания для ручной очистки цеха механической обработки. Пункт 380 (артикул № 3390-565): 1 шт. Блок охлаждения шкафа управления для PICOMAX 90.
