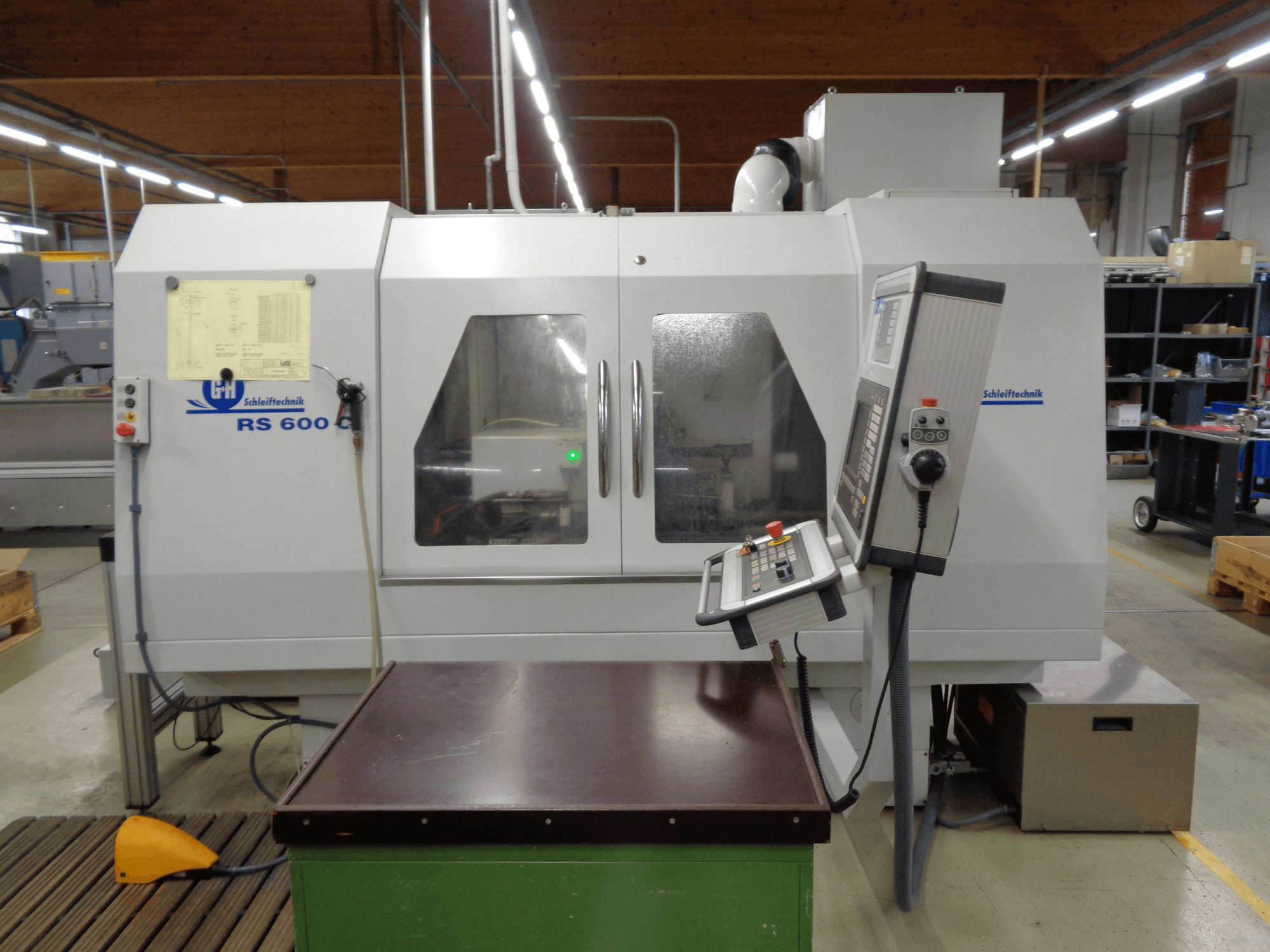

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Межцентровое расстояние: 600 мм

• Высота центра: 140 мм

• Максимальный диаметр поворота: 275 мм

• Максимальный вес заготовки между центрами: 100 кг

• Максимальный крутящий момент заготовки (полет): 40 Нм

Шпиндель для заготовок

• Конусность: MK4 и KK5

Задняя бабка

• Система: Цилиндрическая винтовая нажимная пружина

• Управление: Ручное с помощью ручного рычага

• Ход пиноли: ок. 40 мм

• Конусность: MK4

Шлифовальный шпиндель

• Расположение: Левый

• Мощность двигателя: 5,5 кВт

• Скорость: 700-2100 об/мин

• Подшипник: Прецизионные подшипники качения

• Смазка: Смазка на весь срок службы

Шлифовальный круг

• Стандартный размер: 400 × 50 × 127 мм

• Размеры: 400 × 50 × 127 мм

• Отверстие: 127 мм

• Ширина: 20-50 мм

• Конусность: 5°

• Максимальный диаметр: 55 мм (ссылка на конус)

• Диаметр фланца: 175 мм

• Диапазон скоростей: 15-35 м/с (постоянный контроль скорости резания)

Оси

Ось X

• Привод: Электромеханический с шарико-винтовой передачей

• Скорость подачи: 0,01-8000 мм/мин

• Настройка: Электрический маховик или кнопки направления

• Измерительная система: Стеклянная шкала, разрешение 0,0005 мм

Ось Z

• Привод: Электромеханический с шарико-винтовой передачей

• Скорость вращения стола: 0,01-12000 мм/мин

• Настройка: Электрический маховик или кнопки направления

• Измерительная система: Поворотный энкодер, разрешение 0,001 мм

Управление / электрическое

• Система управления: Siemens 840D

• Система привода: Siemens SINAMICS

• Рабочее напряжение: 400 В, 50 Гц, 3 фазы

• Управляющее напряжение: 230/24 В

• Установленная электрическая мощность: ок. 14 кВт / 18 кВА

• Оборудование электрошкафа: Внутреннее освещение

• Сервисная розетка: 230 В / 3 A

Пневматика / охлаждающая жидкость

• Потребность в сжатом воздухе: ок. 5 бар, без масла

• Емкость бака для охлаждающей жидкости: ок. 300 л

• Производительность насоса охлаждающей жидкости: 50 л/мин при 3,5 бар

• Производительность насоса очистки: 20 л/мин при 1,5 бар

Эксплуатационные данные

• Часы работы: 2 420 часов

Дополнительное оборудование

• Вытяжная установка

  • Производительность: ок. 1000 м³/ч

  • Размеры: ок. 460 × 840 × 580 мм

• Трехкулачковый патрон

  • Диаметр: 160 мм

  • Управление: Ручное

  • Вес: ок. 10 кг
