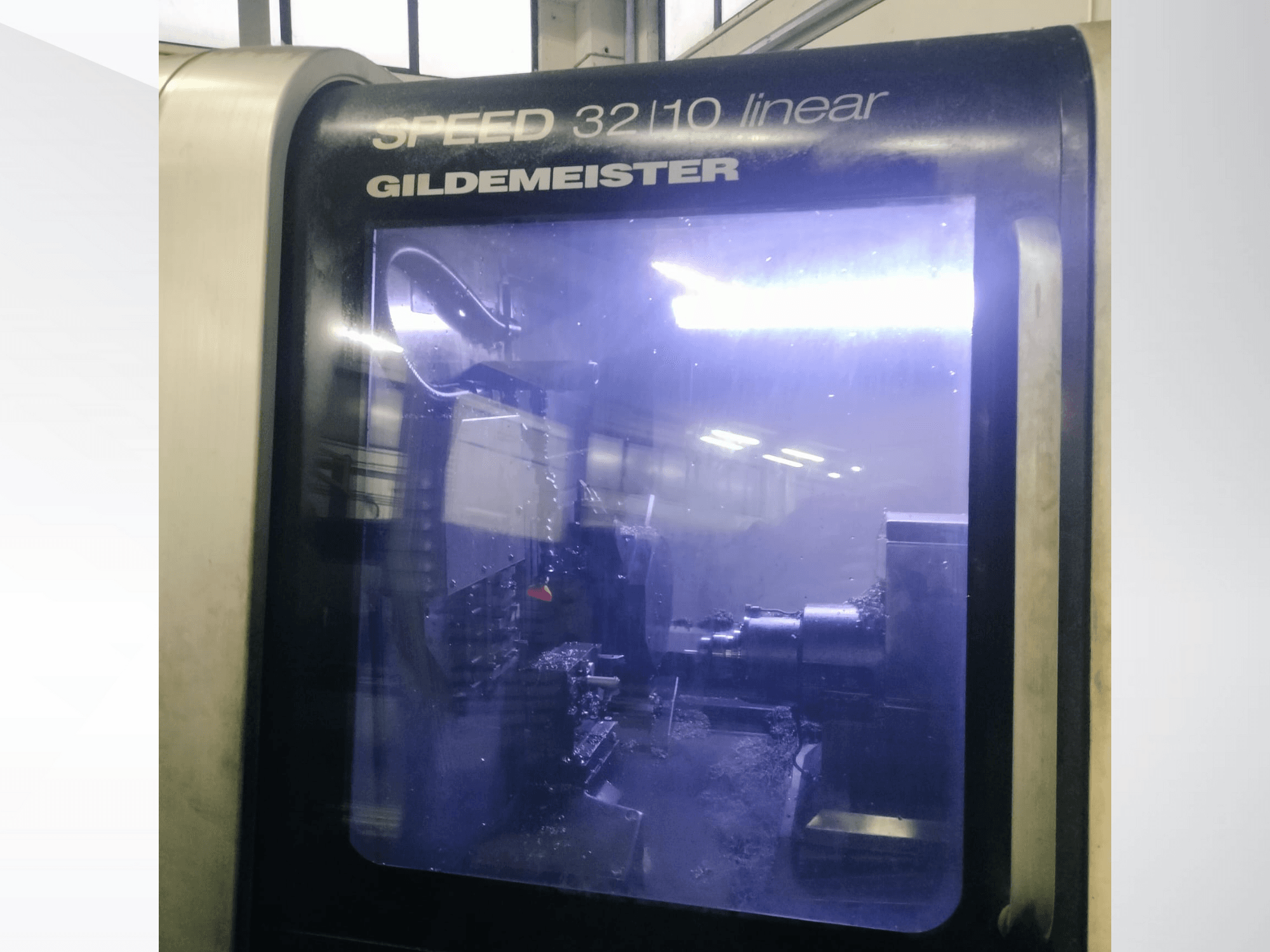

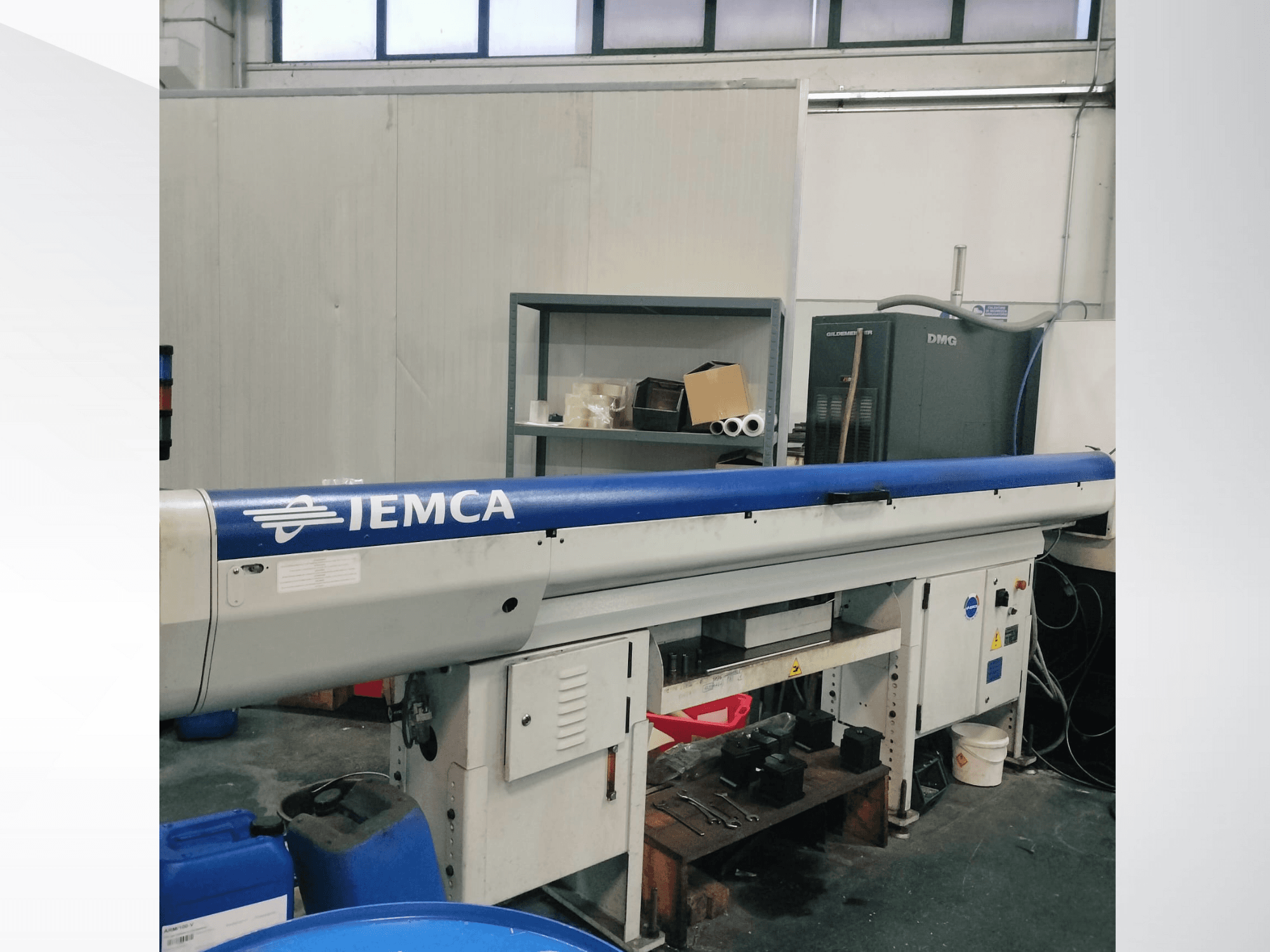

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

ЧПУ: Fanuc 310iS

Тип панели: SlimLine

Экран: 15" цветной TFT

Управляемые шпиндели (включая оси C): 2

Управляемые оси: 8

Каналы: 3

Диаметр шины: 33 мм (36 мм макс.)

Внутренний диаметр вытяжной трубы: 46 мм

Максимальная скорость: 8000 об/мин

Номинальный крутящий момент (S1): 24 Нм

Номинальная мощность (S1): 5,5 кВт

Внутренний диаметр тяговой трубы: 38 мм

Максимальная скорость: 8000 об/мин

Номинальный крутящий момент (S1): 9,4 Нм

Номинальная мощность (S1): 3,7 кВт

Ось X1

• Ход: 50 мм

• Максимальная скорость: 40 м/мин

• Максимальное ускорение: 10 м/с²

• Номинальное усилие (S1): 1200 N

Ось Y1

• Перемещение: 350 мм

• Максимальная скорость: 30 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 5000 N

Ось Z1

• Перемещение: 320 мм

• Максимальная скорость: 40 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 2500 N

Ось X2

• Перемещение: 310 мм

• Максимальная скорость: 40 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 2500 N

Ось Z2

• Перемещение: 320 мм

• Максимальная скорость: 40 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 2500 N

Ось X3

• Перемещение: 80 мм

• Максимальная скорость: 40 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 1200 N

Ось Y3

• Перемещение: 60 мм (±30 мм)

• Максимальная скорость: 18 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 5000 N

Ось Z3

• Перемещение: 150 мм

• Максимальная скорость: 40 м/мин

• Максимальное ускорение: 5 м/с²

• Номинальное усилие (S1): 2500 N

Турель

• Всего станций: 16

• Фиксированные внешние инструменты: 8

• Размер хвостовика инструмента: 16×16 мм

• Станции с приводным инструментом: 16

• Тип цанги: ESX/ER 20

• Максимальная скорость вращения: 5000 об/мин

• Номинальный крутящий момент (S1): 4,8 Нм

• Номинальная мощность (S1): 1,5 кВт

Инструменты

Держатель инструмента Слайд 1

• Всего станций: 10

• Фиксированные внешние инструменты: 6

• Размер хвостовика инструмента: 16×16 мм

• Приводные инструменты: 4

• Тип цанги: ESX/ER 20

• Максимальная скорость вращения (GEO 7-9): 5000 об/мин

• Номинальный крутящий момент (S1): 2,19 Нм

• Номинальная мощность (S1): 0,55 кВт

• Скорость вращения вторичного привода (GEO 8-10): 3333 об/мин

• Номинальный крутящий момент (S1): 3,28 Нм

• Номинальная мощность (S1): 0,55 кВт

Задняя рабочая горка

• Всего станций: 4 + 2

• Внутренние фиксированные инструменты: 3

• Диаметр резцедержателя: 25 мм

• Внешние фиксированные инструменты: 1

• Приводные станции: 2

• Тип цанги: ESX/ER 16

• Максимальная скорость вращения: 6000 об/мин

• Номинальный крутящий момент (S1): 1,75 Нм

• Номинальная мощность (S1): 0,55 кВт

Среда

Система смазки

• Емкость бака: 2,9 л

• Рабочее давление: 30 бар

• Время остановки: 7 минут

• Время рабочего цикла: 30 секунд

• Тип смазочного материала: Castrol Magna BD 68

Пневматическая система

• Минимальное рабочее давление: 5 бар

• Максимальное рабочее давление: 6 бар

• Расход: 60 Нл/мин
