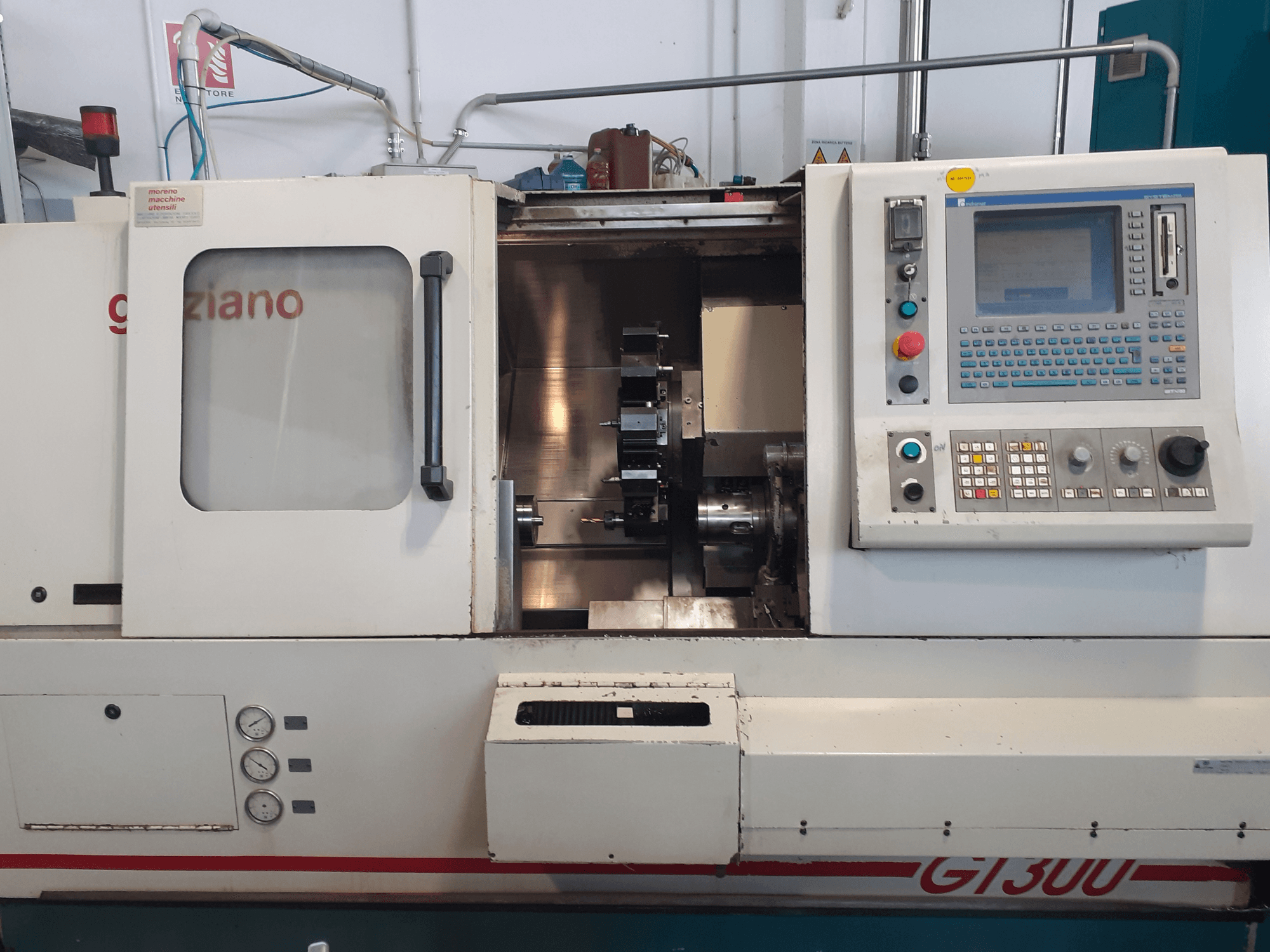

Graziano - GT 300IT-TUR-GRA-1998-00002

Основная конфигурация

• Инструментальная револьверная головка: 12 позиций, VDI 30

• Блок управления: MTC 200

Основной шпиндель

• Прямой паз шпинделя: ASA 5"

• Макс. скорость вращения шпинделя: 5 000 об/мин (опция: 6 000 об/мин)

• Диапазон оборотов с постоянной мощностью: 800–6 000 об/мин

• Макс. крутящий момент шпинделя: 114 Нм при 800 об./мин / 130 Нм при 1 000 об./мин

• Мощность шпинделя: 10 кВт (непрерывный режим) / 14 кВт (прерывистый режим)

• Диаметр патрона: 175 мм

• Диаметр отверстия шпинделя: 66 мм

• Диаметр переднего подшипника шпинделя: 100 мм

• Смазка подшипников шпинделя: консистентная смазка

• Диапазоны скоростей: 1

• Вспомогательный шпиндель / контршпиндель: нет

Рабочая зона / производительность

• Расстояние между центрами: 590 мм

• Высота между центрами: 190 мм

• Размах над станиной: 330 мм

• Размах над суппортом: 260 мм

• Макс. диаметр токарной обработки: 230 мм

• Диаметр обрабатываемого прутка: 52 мм

• Ход по оси Z: 500 мм

• Ход по оси X: 160 мм

Шариковые винты

• Ось Z: 32 × 10

• Ось X: 32 × 10

Подача / Оси

• Быстрый перемещение по оси Z: 30 м/мин

• Быстрое перемещение по оси X: 30 м/мин

• Скорость ускоренного перемещения по оси C1: 100°/мин

• Крутящий момент оси C1: 130 Нм

• Усилие по оси Z: 4 500 Н (регулируется ЧПУ)

• Усилие по оси X: 4 500 Н (регулируется ЧПУ)

• Количество осей: 2 (3 — опция)

Система измерения

• Ось Z: абсолютный поворотный энкодер (линейный — опция)

• Ось X: оптическая шкала

• Разрешение линейных осей X/Z: 0,001 мм

• Разрешение оси C: 0,001° (опция)

Инструментальная револьверная головка / Приводные инструменты

• Приводные инструменты: Да

• Револьверная головка: Sauter, тип 0.5.450.216

• Количество позиций инструмента: 12

• Интерфейс инструмента: VDI 30

• Сечение хвостовика инструмента: 20 × 20 мм

• Скорость приводного инструмента: 4 000 об/мин

• Мощность приводного инструмента: 4 кВт

• Крутящий момент приводного инструмента: 20 Нм

Электрооборудование

• Напряжение: 400 В ±10 %

• Частота: 50/60 Гц ±1 %

• Подключенная нагрузка: 24 кВА

• Предохранители линии 400 В: 50 А

• Автоматический выключатель линии 400 В: 39 А

• Сечение соединительного кабеля: 4 × 10 мм²

Гидравлический агрегат

• Макс. рабочее давление: 45 бар

• Емкость бака: 40 л

• Производительность насоса: 14 л/мин

Узел смазки осей

• Емкость бака: 2,7 л

Система охлаждения

• Емкость бака: прибл. 240 л

• Расход насоса: 30 л/мин

• Расход на инструмент: 14,5 л/мин

• Давление: 5 бар

Бак охлаждения головки

• Вместимость: 10 л (с теплообменником)

Блок управления

• Управление: MTC 200
