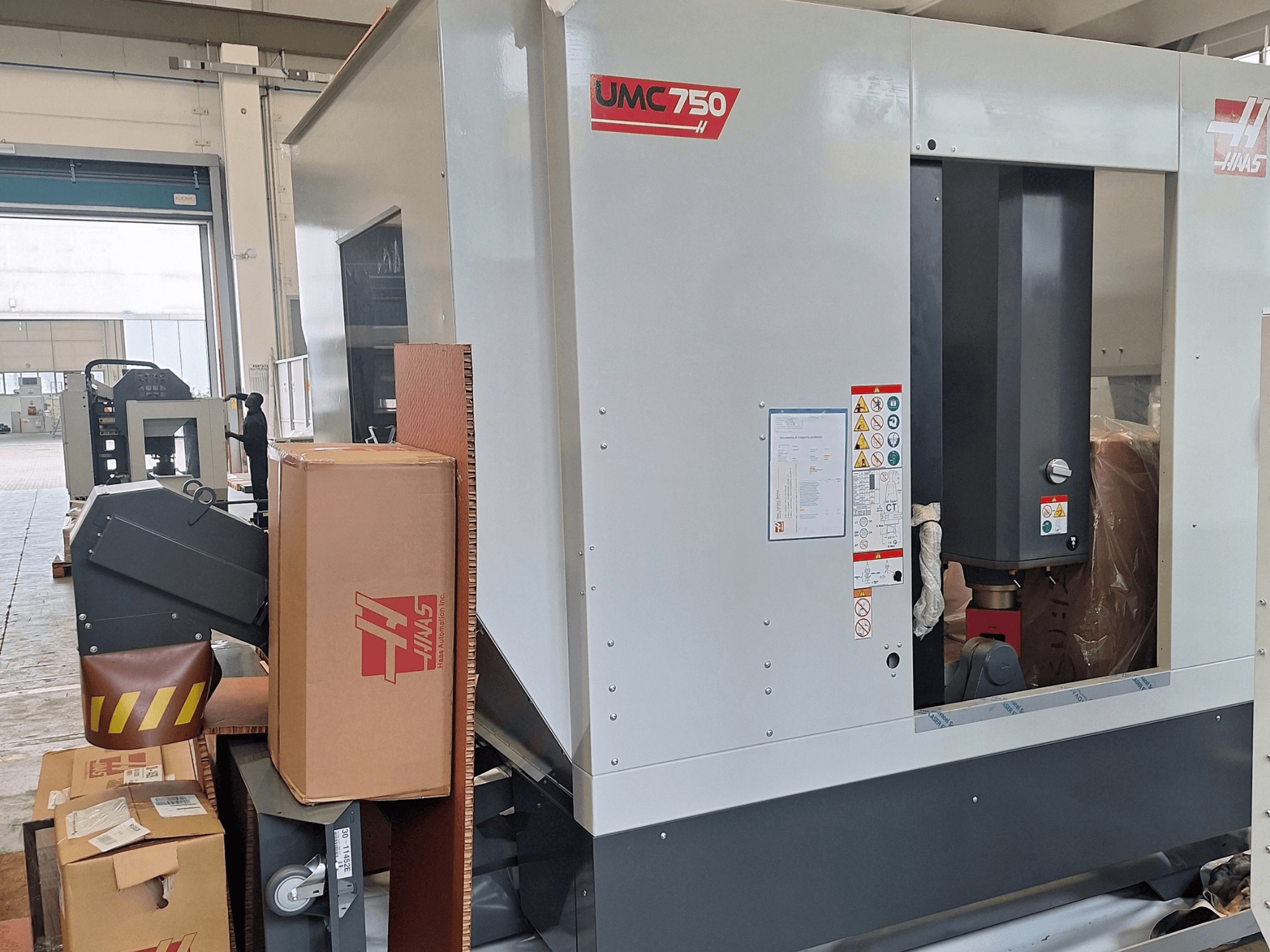

HAAS - UMC-750IT-MIL-HAA-2025-00001

Рабочее время: 0

Станк в выставочном зале

Расстояние от кончика шпинделя до тарелки (~ макс.): 24,0 дюйма / 610 мм

Расстояние от кончика шпинделя до тарелки (~ мин.): 4,0 дюйма / 102 мм

Максимальный крутящий момент шпинделя: 90,0 фут-фунт при 2000 об/мин / 122,0 Нм при 2000 об/мин

Система привода шпинделя: прямой привод в линию

Конус шпинделя: CT40 | BT40 | HSK-A63

Смазка подшипников шпинделя: впрыск воздуха / масла

Охлаждение шпинделя: жидкостное

Ход оси B (наклон): от +120° до -35°

Максимальная скорость оси B: 170 °/с

Непрерывный крутящий момент оси B: 2240 фут-фунтов / 3037 Нм

Тормозной момент оси B: 2000 фут-фунтов / 2712 Нм

Ход оси C (вращение): 360°

Максимальная скорость оси C: 179 °/с

Непрерывный крутящий момент оси C: 1854 фут-фунтов-сила / 2514 Нм

Тормозной момент оси C: 900 фут-фунтов / 1220 Нм

Максимальный радиус поворота заготовки: 27,0 дюймов / 686 мм

Диаметр платформы: 19,70 дюйма / 500 мм

Максимальная нагрузка на тарелку: 660 фунтов / 300,0 кг

Максимальный вес на платформе с поддоном: 200 фунтов / 90,7 кг

Ширина Т-образных пазов: от 0,626 дюйма до 0,630 дюйма / от 15,90 мм до 16,00 мм

Количество стандартных Т-образных пазов: 7

Межосевое расстояние Т-образных пазов: 2,48 дюйма / 63 мм

Максимальная скорость подачи при резке: 833 ipm / 21,2 м/мин

Скорость быстрого перемещения (X, Y, Z): 1200 ipm / 30,5 м/мин

Максимальное усилие по осям X / Y: 3300 фунтов силы / 14 680 Н

Максимальное усилие по оси Z: 4050 фунтов силы / 18 015 Н

Тип устройства смены инструмента: боковое устройство смены инструмента (SMTC)

Вместимость инструмента: 30+1

Максимальный диаметр инструмента (в полном положении): 2,5 дюйма / 64 мм

Максимальный диаметр инструмента (соседний, без загрузки): 5,0 дюйма / 127 мм

Максимальная длина инструмента: 12,00 дюйма / 305 мм

Время смены инструмента (среднее): 1,80 с

Время между стружками (в среднем): 2,40 с

Емкость системы охлаждения: 55 гал / 208 л

Требуемый расход воздуха: 4 куб. футов/мин при давлении 100 фунтов на кв. дюйм / 113,0 л/мин при давлении 6,9 бар

Минимальное давление воздуха: 80 psi / 5,5 бар

Входные электрические параметры: переменное напряжение (3 фазы): 220 В переменного тока (70 А) / 440 В переменного тока (35 А)

Вес при отгрузке (стандартный): 14 250 фунтов / 6463,8 кг
