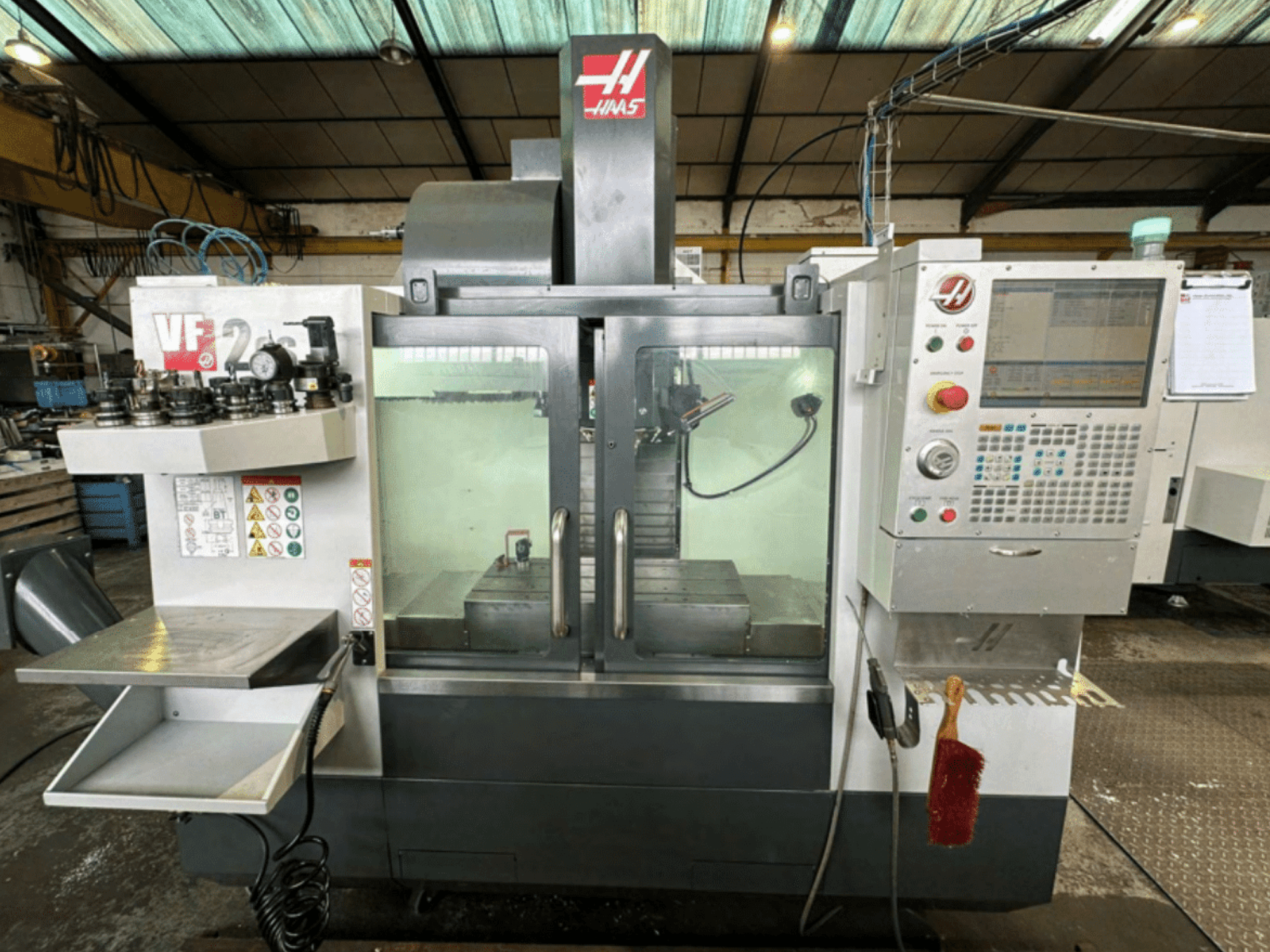

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Стол: 914 × 356 мм, 3 Т-образных паза, ширина 16 мм (5/8"), расстояние между пазами 125 мм

Шпиндель:

• Максимальный крутящий момент: 120-125 Нм при низких оборотах в минуту

• Вращение: программируемое CW/CCW (M03/M04), ориентация M19

• Смазка подшипников: воздух/масло

Устройство смены инструмента:

• Высокоскоростной SMTC с боковым креплением, 30+1 станция

• От инструмента к инструменту: ~1,6 с; чип-чип: ~2.2 s

• Макс. инструмент: 5 кг; Ø 76 мм (прилегание полное) / Ø 127 мм (прилегание пустое); длина 279 мм

Скорости подачи и производительность:

• Быстродействие (X/Y/Z): 35,6 м/мин

• Максимальная подача резания: 21 м/мин

• Высокое ускорение (Super Speed) и активация высокоскоростной обработки

Измерительные датчики (WIPS, Renishaw), полностью интегрированные с Haas VPS:

• Рабочий датчик: автоматическое обнуление, измерение контуров, центров отверстий, угловых поверхностей, проверка положения

• Инструментальный датчик: измерение длины/диаметра, обнаружение поломки инструмента

Охлаждающая жидкость и пневматика:

• Заливная СОЖ с баком 200 л; стандартная ориентация форсунок + кольцо шпинделя

• Туманная смазка для сверления/нарезания резьбы

• Сжатый воздух: 6,5-7 бар (95-100 фунтов на кв. дюйм) для смены инструмента и продувки

Управление и подключение (Haas NGC, цветной экран 15"):

• Память программ: 32 ГБ

• Пользовательский интерфейс: меню, браузер файлов, смещения, встроенный VPS

• Возможности подключения: Wi-Fi, Ethernet, фронтальный USB

• Программирование: макросы (# переменные, IF/THEN, WHILE, вычисления), редактор VPS, отображение мультимедиа

Активируемые опции/программное обеспечение:

• Макросы, вращение и масштабирование, жесткое нарезание резьбы, ориентация шпинделя M19

• Высокоскоростная обработка, редактор VPS, медиадисплей

• Возможность работы с 4-й осью (управление), память 32 Гб, подключение Wi-Fi

• Смещение инструмента и заготовки, шпиндель 12 000 об/мин, WIPS (датчик заготовки + инструмента)
