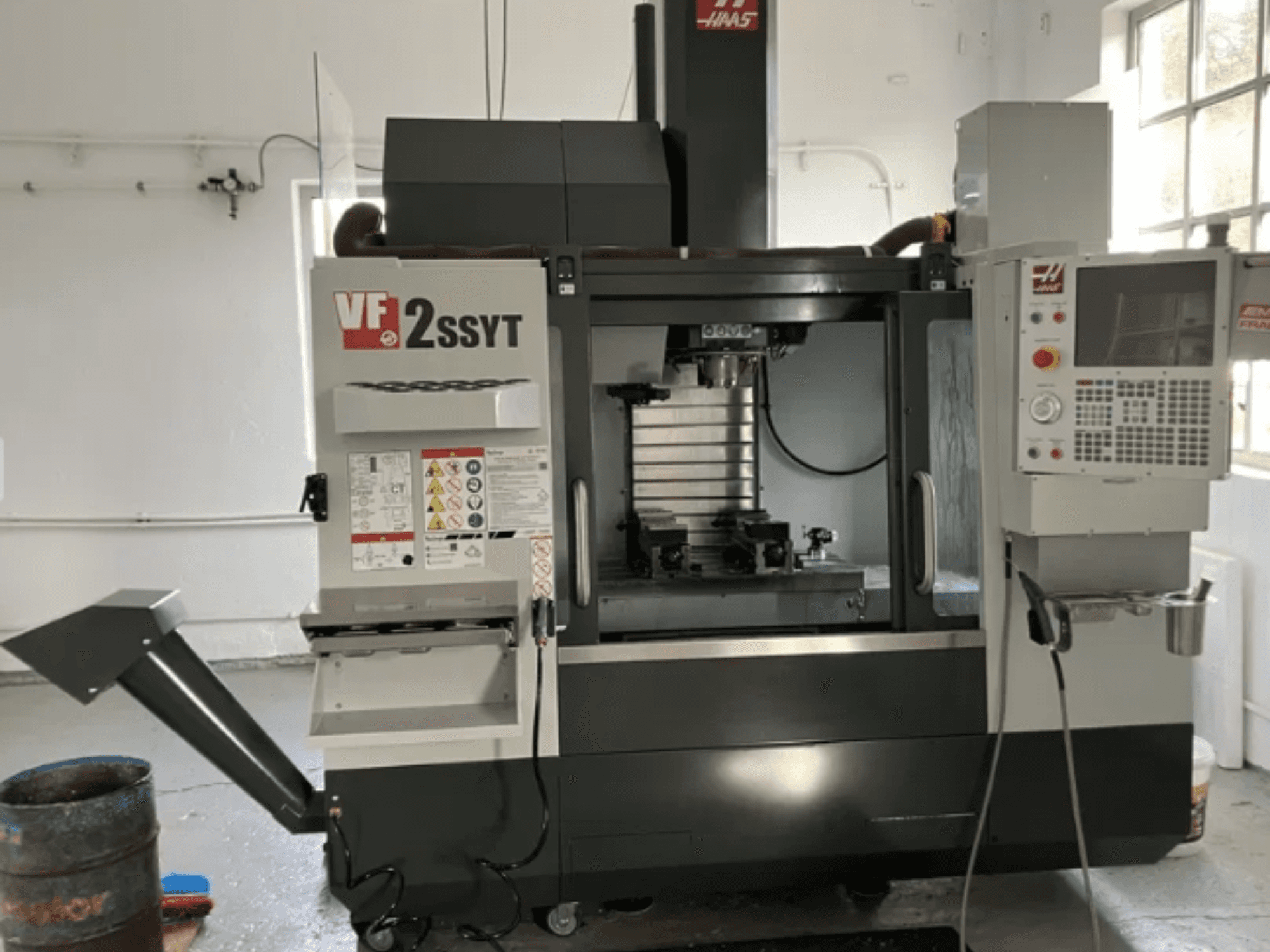

HAAS - VF-2SSYT RO-MIL-HAA-2024-00001

• От носа шпинделя до стола (макс/мин): 610 / 102 мм

• Стол:

  • Размер: 914 x 457 мм

  • Т-образные пазы: 3

  • Ширина Т-образного паза: 15,9-16 мм

  • Расстояние между центрами Т-образных пазов: 125 мм

• Шпиндель:

  • Максимальный крутящий момент: 122 Нм @ 2000 об/мин

  • Привод: Прямой последовательный привод

  • Конусность: CT40 / BT40 / HSK-A63 (в зависимости от конфигурации)

  • Смазка подшипников: Впрыск воздуха/масла

• Устройство смены инструмента:

  • Тип: SMTC

  • Вместимость: 30+1 инструмент

  • Максимальный диаметр инструмента: 64 мм (127 мм при пустом соседнем кармане)

  • Максимальная длина инструмента: 279 мм

  • От инструмента до инструмента: 1.8 s

  • От стружки до стружки: 2,4 с

• Скорости подачи:

  • Максимальная подача резания: 21,2 м/мин

  • Скорость (X/Y/Z): 35,6 / 35,6 / 35,6 м/мин

• Осевые двигатели (тяга):

  • X: 8 874 Н

  • Y: 8,874 Н

  • Z: 13,723 Н

• Электрические:

  • Входное напряжение (низкое): 220 В переменного тока, полная нагрузка 70 A

  • Входное напряжение (высокое): 440 В переменного тока, 35 A полная нагрузка

• Охлаждающая жидкость: Емкость 208 л

• Требования к воздуху:

  • Требуется воздух: 113 л/мин @ 6,9 бар

  • Минимальное давление: 5,5 бар

• Готовность к работе с 4-й осью

Дополнительное оборудование

• Система отвода тумана/испарений

• Автоматическая система дозирования воды и масла для охлаждающей жидкости

• Встроенный маслоотделитель охлаждающей жидкости

• Система датчиков Renishaw

• 2 тиска

• Полный набор высококачественных резцедержателей, концевых фрез и сверл
