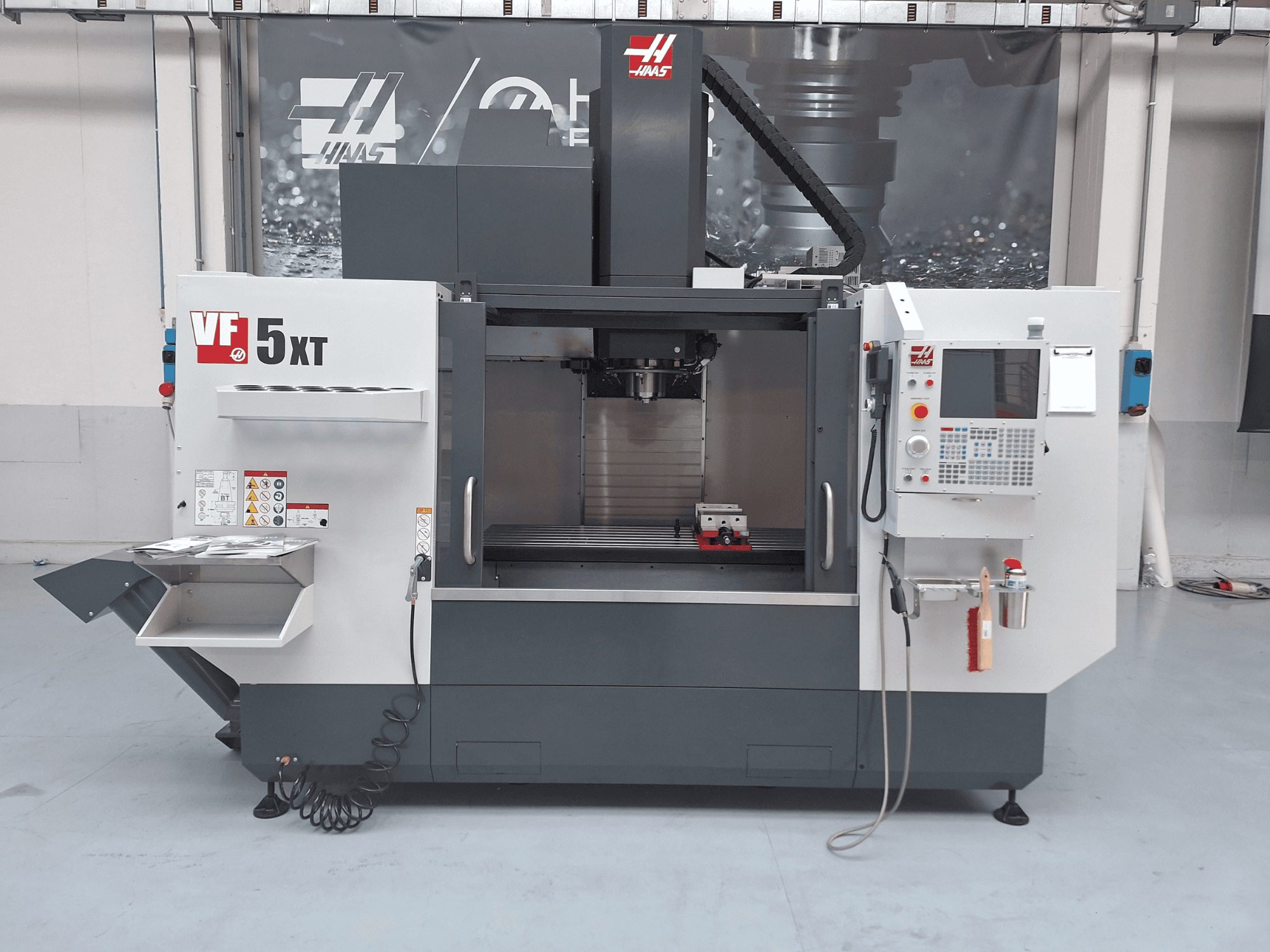

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Рабочее время: 0 (демонстрационный станок)

• Расстояние от кончика шпинделя до стола (макс.): 32,9 дюйма / 836 мм

• Расстояние от кончика шпинделя до стола (мин.): 7,9 дюйма / 201 мм

• Максимальный крутящий момент шпинделя: 340,0 фут-фунт при 700 об/мин / 460,0 Нм при 700 об/мин

• Система привода шпинделя: 2-ступенчатая коробка передач

• Длина стола: 62,0 дюйма / 1575 мм

• Ширина стола: 23,0 дюйма / 584 мм

• Ширина Т-образных пазов: от 0,626 дюйма до 0,630 дюйма / от 15,90 мм до 16,00 мм

• Междуосье Т-образных пазов: 3,15 дюйма / 80 мм

• Количество стандартных Т-образных пазов: 7

• Максимальная нагрузка на стол (равномерно распределенная): 4000 фунтов / 1814 кг

• Максимальная скорость подачи при резке: 500 ipm / 12,7 м/мин

• Быстрое перемещение (X, Y, Z): 710 ipm / 18,0 м/мин

• Максимальное усилие по оси X: 3400 фунтов-сила / 15 124 Н

• Максимальное усилие по оси Y: 4100 фунтов-сила / 18 238 Н

• Максимальное усилие по оси Z: 5600 фунтов-сила / 24 910 Н

• Тип устройства смены инструмента: SMTC (боковое устройство смены инструмента)

• Вместимость инструмента: 30+1

• Максимальный диаметр инструмента (в полном состоянии): 4,0 дюйма / 102 мм

• Максимальный диаметр инструмента, большой (с соседним пустым): 7,0 дюйма / 178 мм

• Максимальная длина инструмента (от линии калибра): 16,00 дюймов / 406 мм

• Время смены инструмента (среднее): 4,20 с

• Время между выходом стружки (среднее): 6,30 с

• Емкость системы охлаждения: 95 гал / 360 л

• Требуемый расход воздуха: 4 куб. футов/мин при 100 фунтов на кв. дюйм / 113,0 л/мин при 6,9 бар

• Встроенный воздушный шланг: 3/8 дюйма

• Соединитель (воздух): 3/8 дюйма

• Минимальное давление воздуха: 80 psi / 5,5 бар

• Входное переменное напряжение (3 фазы) — низкое: 220 В переменного тока (70 А при полной нагрузке)

• Входное переменное напряжение (3 фазы) — высокое: 440 В переменного тока (35 А при полной нагрузке)

• Размеры поддона для внутренних перевозок: 168,0 дюймов × 102,0 дюймов × 125,0 дюймов / 427 см × 260 см × 318 см

• Размеры экспортной тары: 168,0 дюймов × 102,0 дюймов × 130,0 дюймов / 427 см × 260 см × 331 см

• Вес при отгрузке: 16 250 фунтов / 7 371,0 кг

Дополнительное оборудование

• Станочные тиски, установленные на столе с Т-образными пазами

• Насадка для пневматического пистолета

• Держатель для распылителя и чистящей щетки, установленный на консоли рычага управления
