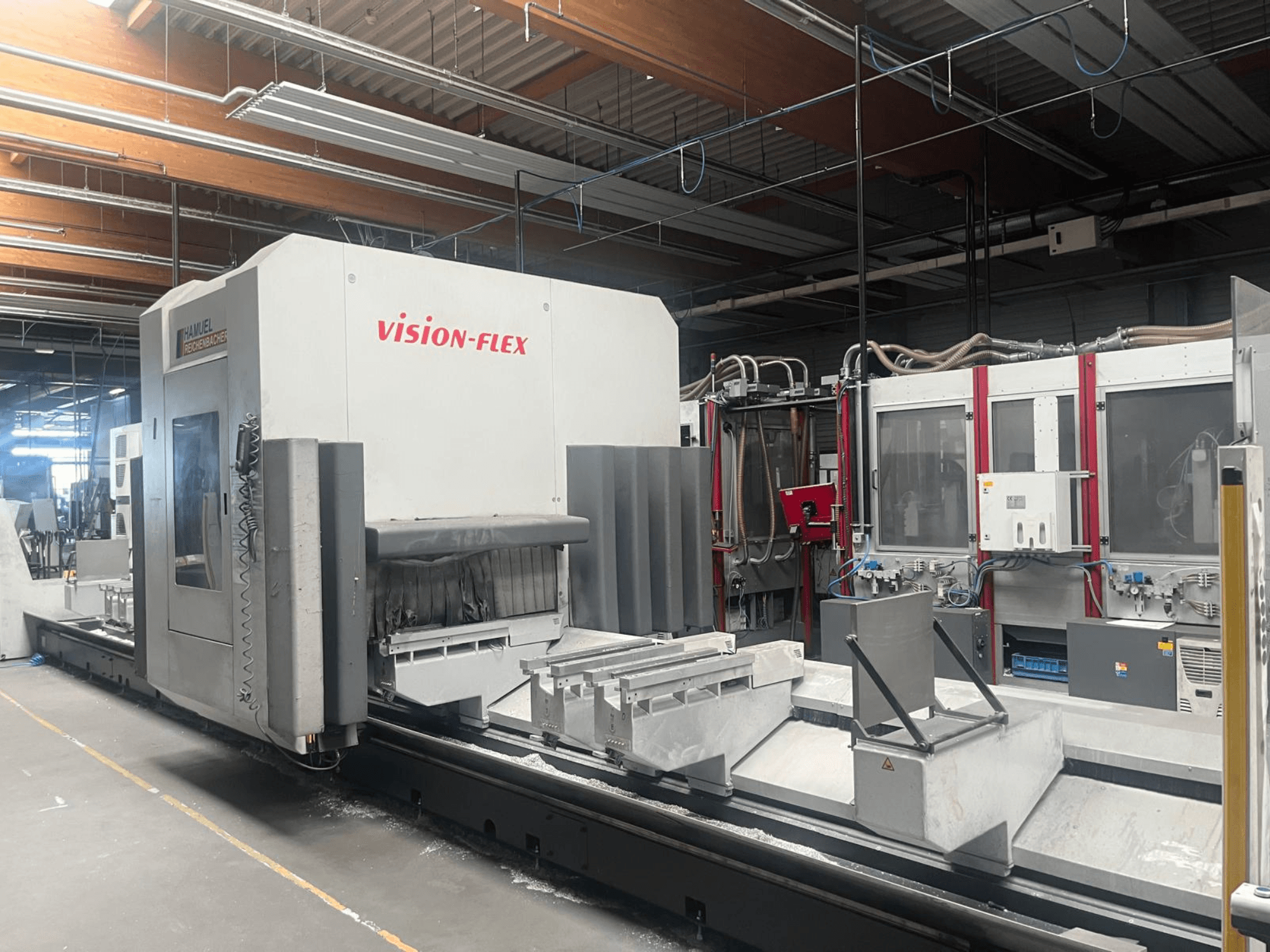

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Количество осей: 5 осей (ось C ±360°, ось B ±180°)

• Ход оси X: 8 060 мм

• Ход оси Y: 1 210 мм (+ 400 мм ход смены инструмента)

• Ход оси Z: 760 мм

• Скорость экспресс-перемещения по осям: X = 80 м/мин, Y = 60 м/мин, Z = 40 м/мин

• Ускорение осей: 6 м/с²

• Частота вращения шпинделя: до 24 000 об/мин

• Мощность главного шпинделя: 15 кВт (S1 — непрерывная), 18 кВт (S6 — максимальная)

• Крутящий момент шпинделя: 14,3 Н·м (S1), 17,2 Н·м (S6)

• Держатель инструмента шпинделя: HSK-F63

• Максимальная длина/вес инструмента: 240 мм / 6 кг

• Устройство смены инструмента: 20-позиционный дисковый менжел (автоматический)

• с 19-дюймовым TFT-дисплеем и портативным терминалом HT-2

• Напряжение питания: 400 В (3~ ±10 %, 50 Гц)

• Номинальный ток: 90 А

• Входной предохранитель: 100 А (Ic < 17 кА)

• Управляющее напряжение: 24 В постоянного тока

• Общая мощность: 45 кВт

• Подача сжатого воздуха: не менее 7 бар, около 1 000 NL/min

• Система смазки: централизованная автоматическая система смазки (емкость для смазки — 3 л) + система смазки минимальным количеством смазки (MQL) с резервуаром объемом 3 л

• Масса станка: 10 000 кг

• Габаритные размеры станка (занимаемая площадь): прибл. 11,5 м (X) × 3,0 м (Y) × 3,0 м (Z)

Дополнительное оборудование:

• Конвейер для стружки LEHMANN, ручной пульт управления EATON, пневматически регулируемые зажимные блоки профиля (8 балок), 2-канальная система управления для одновременной настройки и обработки
