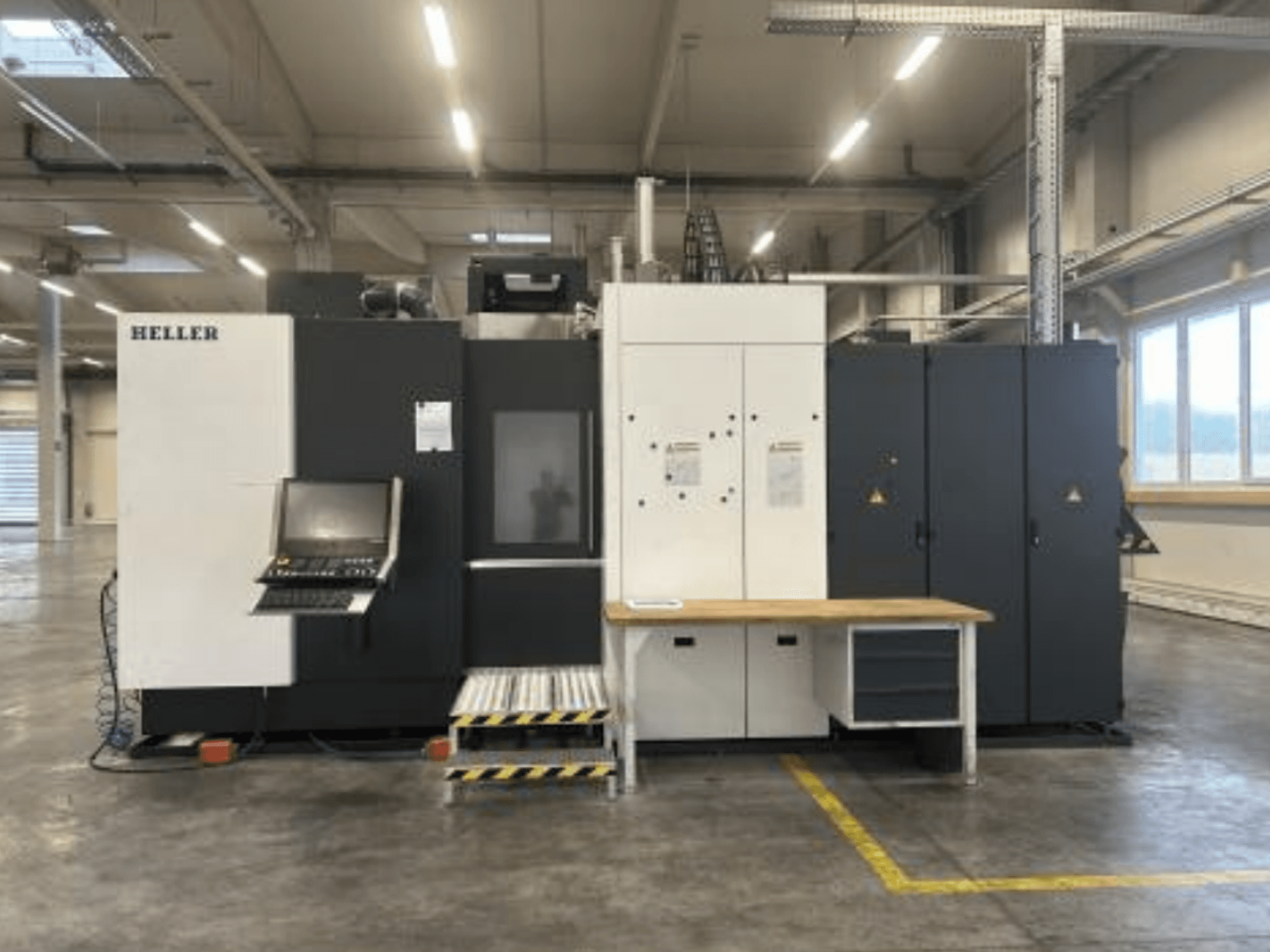

HELLER - H5000AT-MIL-HEL-2021-00001

- Количество станков: 2 шт.

- Разрешение / шаг индексации оси B (поворотный стол с ЧПУ): 360 000 × 0,001 град.

- Скорость оси B (поворотный стол с ЧПУ): 25 об/мин

- Точность индексации оси B Tp (VDI/DGQ 3441 / ISO 230 At): 8 угловых секунд

- Максимальный тангенциальный момент оси B: 12 000 Нм

- Максимальный момент наклона оси B: 18 000 Нм

- Напряжение / частота: 3~ 400 В / 50 Гц

- Номинальный ток: 65 А

- Номинальный ток короткого замыкания: 9 кА

- Усилие подачи по осям X и Y (ED S3 -40 %): 15 000 Н

- Усилие подачи по оси Z (ED S3 -40 %): 20 000 Н

- Скорость быстрого перемещения (комплектация POWER по осям X/Y/Z): 50 м/мин

- Ускорение (пакет POWER по осям X/Y/Z): 5 м/с²

- Скорость быстрого перемещения (пакет SPEED по осям X/Y/Z): 65 / 65 / 72 м/мин

- Ускорение (пакет SPEED по осям X/Y/Z): 7 / 7 / 11 м/с²

- Допуск позиционирования линейных осей (Tp): 0,005 мм

- Конус инструмента: HSK-A 100 / SK 50

- Диапазон скоростей: 5–8 000 об/мин (режим «Power Cutting 100 G» / «Power Cutting enforced 100 G») / 5–6 000 об/мин (режим «High Power Cutting 100 G») / 5–13 000 об/мин (режим скоростной резки 100 i) / 5–10 000 об/мин (режим мощной резки 100 i) / 5–12 000 об/мин (режим динамической резки 100 i)

- Мощность привода (ED S6-40 %): 43 кВт / 45 кВт / 60 кВт

- Макс. крутящий момент (ED S6-40 %): 228 Нм / 360 Нм / 400 Нм / 822 Нм / 1 146 Нм / 2 292 Нм

- Диаметр шпинделя с передним подшипником: 100 мм / 110 мм

- Макс. допустимая масса инструмента: 25 кг (8 кг при заполнении всех гнезд, опция 35 кг)

- Количество ячеек в цепном магазине инструментов: 50 / 100 / 150

- Количество ячеек в инструментальном стеллаже: 265 / 425

- Макс. длина инструмента: 600 мм

- Максимальный диаметр инструмента: 112 мм (при заполнении всех ячеек) / 280 мм (при наличии свободных ячеек)

- Размеры паллеты: 630 × 630 мм

- Макс. диаметр заготовки: 900 мм

- Макс. высота заготовки: 1 000 мм

- Макс. масса зажима (палет 1): 1 000 кг (односторонний зажим) / 1 400 кг (двусторонний зажим)

- Время смены паллеты (без гидравлического зажима): 13 с

- Время смены паллеты (с гидравлическим зажимом): 13,5 с

- Опция системы охлаждения PBF: ленточный фильтр Interlit TMF 600, номинальная степень очистки 40 мкм, объём бака 1 800 л, опция высокого давления охлаждающей жидкости 50 бар / 70 бар (IKZ)

- Опция системы охлаждения VRF: фильтр с обратной промывкой KNOLL VRF 250, номинальная степень очистки 40 мкм, объём резервуара 1 200 л, опция охлаждающей жидкости высокого давления 50 бар / 70 бар (IKZ)

- Габаритные размеры станка (Д × Ш × В с системой охлаждения и конвейером): 7,30 × 3,38 × 3,90 м

- Общая рабочая мощность (станок без системы охлаждения): прибл. 37 кВА

- Давление подачи сжатого воздуха: 5–6 бар

- Допустимая температура окружающей среды: 10–45 °C

- Обрабатываемый материал: алюминий (исключительно)

- Расчетный ресурс: прибл. 12 000–15 000 часов (подлежит подтверждению)

- Эксплуатационное состояние: в настоящее время установлено/находится на месте и подключено к источнику питания
