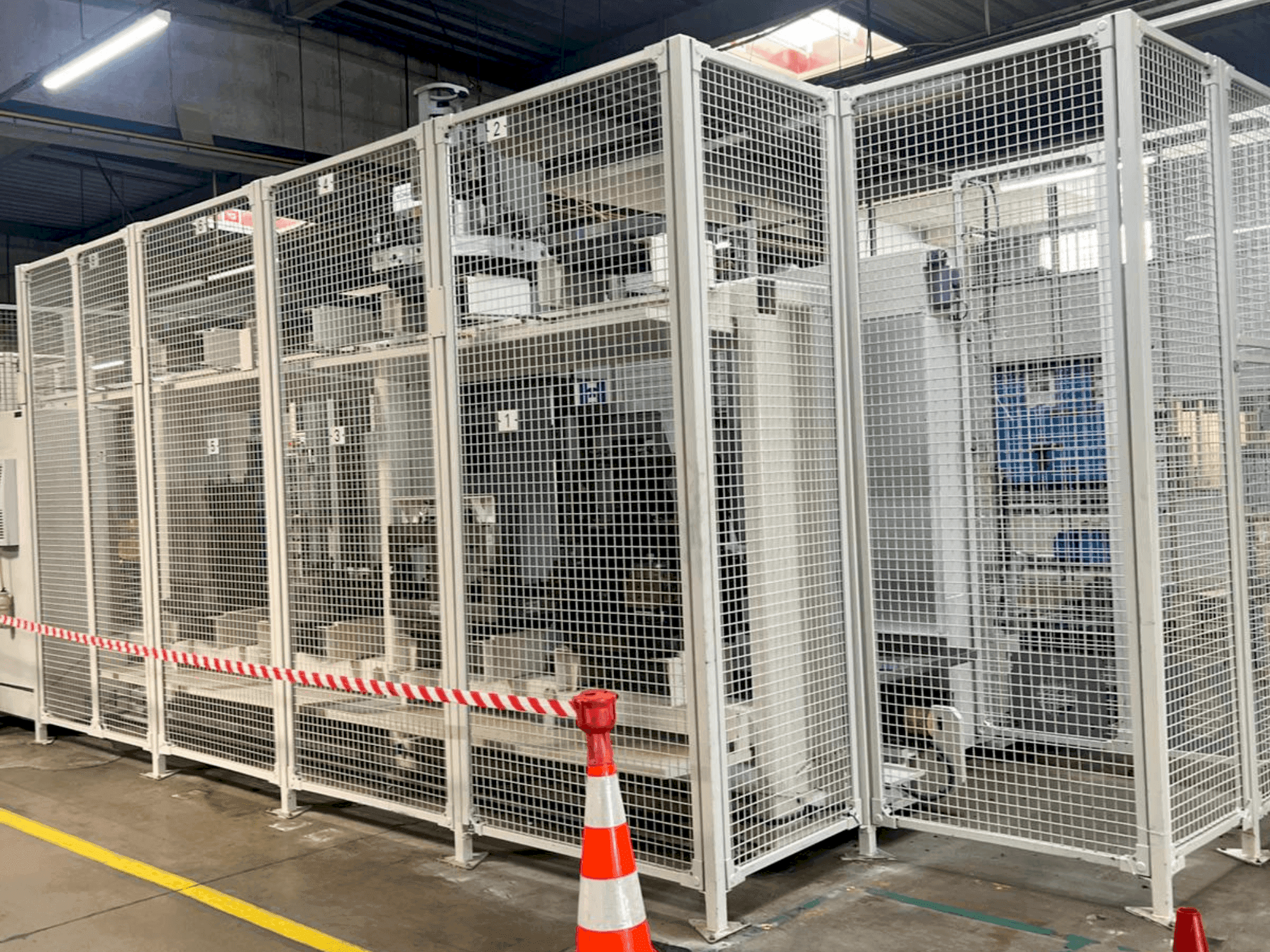

HELLER - MCH 250DE-MIL-HEL-2005-00004

Дополнительное оборудование

• Тип магазина: Цепной магазин / Емкость магазина: от 50 до 100 инструментов (опция)
• Система инструментов и журнал / Журнал с полками: 234 слота (SK), увеличенная грузоподъемность инструмента
• Оси X и Y: 15 000 Н (при S3 - 40% рабочего цикла) / Ось Z: 17 500 Н (при S3 - 40% рабочего цикла)
• Скорости: Скорость перемещения (X, Y, Z): 50 000 мм/мин / Ускорение (динамический пакет): 4,0 м/с² по осям X, Y и Z / Скорость быстрой траверсы: 60 000 мм/мин / Максимальное ускорение: 7,0 м/с²
• Диаметр шпинделя (передний подшипник): 100 мм
• Увеличенная скорость вращения шпинделя: 12 500 об/мин
• Приводной агрегат: Мощность/крутящий момент [макс.] (при S6 = 40%): 43 кВт / 822 Нм / Диапазон скоростей: 45-12 500 об/мин (расширенный)
• Модель: Поворотный стол Siemens GRM с прецизионным пакетом, включая температурную компенсацию и прецизионный охладитель
• Деление: 360 x 1° углов / Точность индексации: 6 секунд / Время поворота на 45°/180°: 2,7 с / 3,5 с
• Высокоточное деление (опция): 360 000 x 0,001° углов, точность индексации 10 секунд, время поворота на 45°/180°: 0,9 с / 1,8 с

Преимущества станка

Качественные преимущества станка

• Система охлаждения и промывки /охладитель охлаждающей жидкости: без смесеобразования, совместим с vrf/ бак для охлаждающей жидкости (базовый): ок. 1000 л/ насос охлаждающей жидкости (базовый): при 3 бар: 200 л/мин - при 12 бар: 40 л/мин
• Данные по установке Вес машины: ок. 19 000 дн / общая потребляемая мощность (базовая): ок. 79 ква / питание: 400 в / 50 гц / давление воздуха: 6 бар
• Система измерения положения
• Система измерения: прямые, абсолютные линейные шкалы с высочайшим разрешением по x, y и z

Технические преимущества станка

• Блок с полым валом (опция) мощность/крутящий момент привода [макс. ]: 72 кВт / 460 нм
• Усиленный редуктор [макс. ]: 60 кВт / 1145 нм
• Скорость перемещения (x, y, z): 50000 мм/мин
• Ускорение: 7. 0 м/с²
• Поворотный стол Максимально допустимый зажимной вес (по центру): 800 ден
• Общая потребляемая мощность (базовая): около 79 ква
• Максимальный вес инструмента: 25 ден / максимальный момент инструмента при захвате: 2200 нсм / максимальная длина инструмента: 600 мм (от носка шпинделя) / максимальный диаметр инструмента (все пазы заняты): 112 мм (до 280 мм с зазором)
• Время перехода от чипа к чипу: 4. 1 с - 5. 1 с / держатель инструмента: держатель msk/pdk, включая подачу воздуха и охлаждающей жидкости
• Система смены паллет и поддонов / поддоны: 2 стандартных поддона по спецификации grm и один дополнительный поддон по спецификации заказчика / размер поддона: 630 x 630 мм / точность смены поддонов (x, y, z): 0. 01 мм /время смены паллет: 12 с

Дополнительная информация

Машина все еще под напряжением
