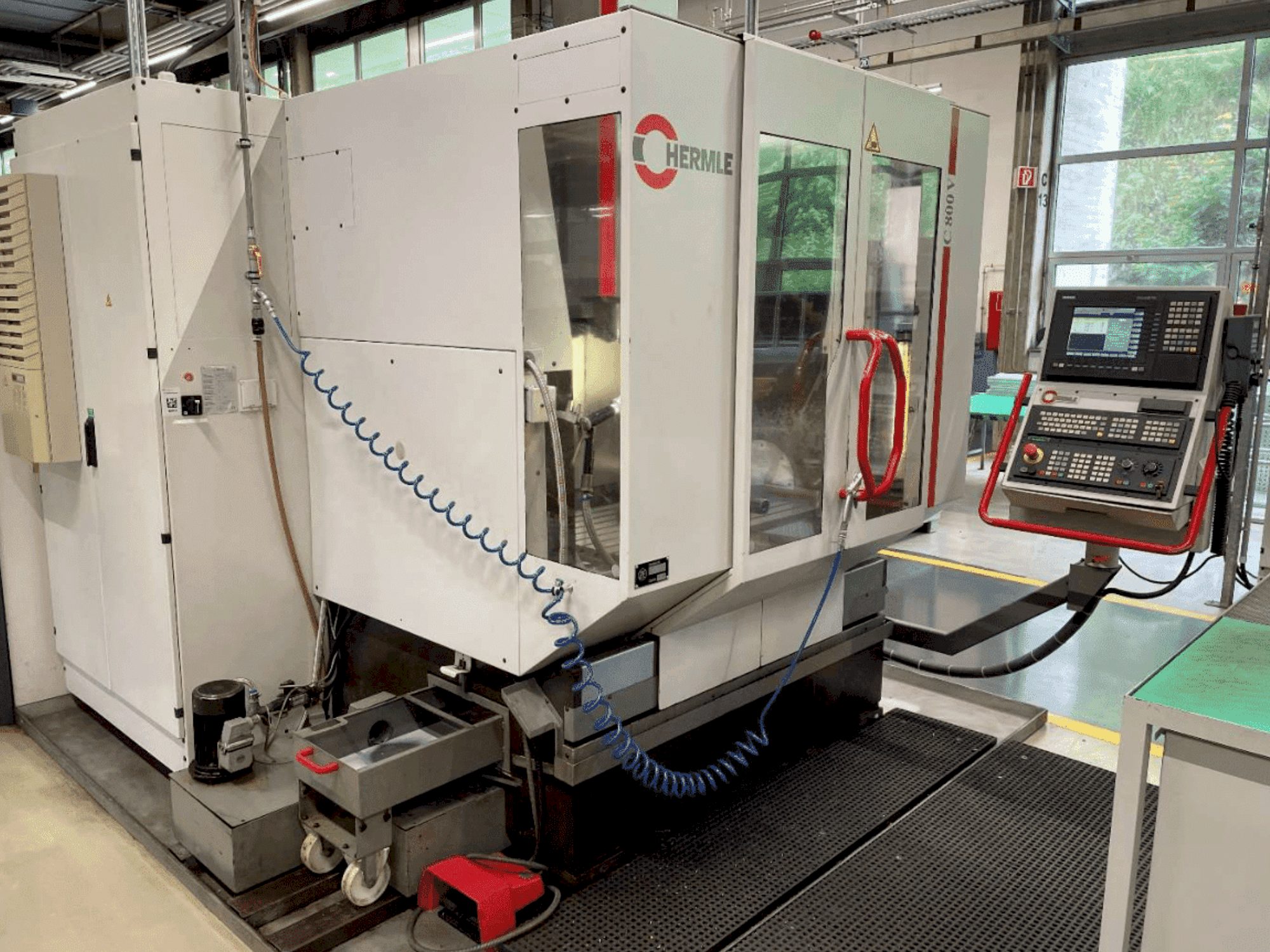

HERMLE - C800VDE-MIL-HER-1999-00003

Преимущества машин

Технические преимущества машины

• Бак для охлаждающей жидкости: 300 л; 40 л/мин при 3 бар

• Размер стола: рабочая поверхность ок. 1000 мм x 560 мм

• Занимаемая площадь: 4. 5 x 3. 3 м

• Доступные устройства: 2

Дополнительная информация

Станок в рабочем состоянии

Заготовки весом до 1500 кг могут обрабатываться с максимальной зоной зажима 1000 x 560 мм.
Устройство смены инструмента с 30 позициями магазина

300-литровый резервуар для охлаждающей жидкости

Зажимной стол

1000 x 560 мм

Система управления

Экранное управление траекторией движения Siemens S 840 D

Система охлаждения - смазка

Объем резервуара для охлаждающей жидкости: 300 л

Расход/давление: 40 л/мин при 3 бар

Автоматическая смазка - децентрализованная с дозатором консистентной смазки

Пневматика:

Подключение сжатого воздуха p ≥ 6,0 бар

Расход сжатого воздуха при 6,0 бар (стандарт): ок. 9,0 Нм³/ч

Расход сжатого воздуха с дополнительным устройством продувки при давлении 6,0 бар:

+ прибл. 58 Нм³/ч

Расход сжатого воздуха с дополнительным шпинделем SF при давлении 6,0 бар:

+ прибл. 26 Нм³/ч

Электрическая система:

Рабочее напряжение: 400 В; 3 PH: 50 Гц

Напряжение управления: 220 В AG; 24 В DC

Общая подключенная нагрузка (стандартный станок 8000 или 15000 об/мин) 32 кВА

Общая подключенная нагрузка (с внутренней подачей охлаждающей жидкости или другими электрическими опциями) 43 кВА

Сечение кабеля 16 мм²

Защита предохранителями 63 A

Размеры - Вес

HERMLE C 800 В - включая защитный кожух (Д х Ш х В) 2,70 × 2,21 × 2,93 м

Необходимое пространство (Д x Ш x В) 4,50 × 3,50 м

Общий вес ок. 7200 кг

Устройство смены инструмента с 30 позициями инструмента в кольцевом магазине

Мощность двигателя шпинделя при 100% рабочем цикле 10,5 кВт

Диапазон скоростей: Бесступенчатая регулировка скорости вращения шпинделя 20 ... 8000 об/мин

Держатель инструмента ISO 40 аналогичен DIN 2079

Зажим инструмента гидромеханический, усилие зажима при 8000 об/мин мин*' 11 кН

Зажим инструмента: гидромеханический, усилие зажима при 15 000 мин* 9,3 кН

Диаметр шпинделя на переднем подшипнике: 70 мм

Привод подачи

Отдельные двигатели подачи для каждой оси - трехфазные (бесщеточные):

Диапазон подач по осям X, Y и 2: ручная / с программным управлением:

1 ... 2 000 / 30 000 мм/мин

Усилие подачи по всем осям (при рабочем цикле 80 %): 8,000 N

Перемещение по осям X-Y-Z: 35 м/мин

Использование минерального литья (в 8 раз выше демпфирование машины), без редуктора,

Дополнительная крыша, глушитель сжатого воздуха и т.д.

Освещение

Освещение станка 2 галогенными лампами > 500 люкс

Рабочий диапазон

Продольная ось X: 800 мм

Поперечная ось Y: 600 мм

Вертикальная ось Z: 500 мм

Измерительная система

Прямое измерение X, Y, Z:

Разрешение 0,1 мкм

Единица ввода 0,1 мкм

Инкремент 0,1 мкм
