Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Частота измерения:

  • Стандартная / одноканальная: 2 100 000 точек/с

  • Точное: 900 000 точек/с

• Область сканирования: до 600 × 550 мм

  • Ширина в однолинейном режиме: 300 мм

• Источник света: 22 синие лазерные линии + 1 одиночная синяя лазерная линия + 5 параллельных синих лазерных линий

• Разрешение: до 0,02 мм

• Точность (с мишенями):

  • Объёмная (стандартная): 0,02 + 0,04 мм/м

  • Объемная с масштабной линейкой: 0,02 + 0,03 мм/м

  • Объемная + фотограмметрия: 0,02 + 0,02 мм/м

  • Точность отверстий: до 0,03 мм

  • Объемная точность отверстий: 0,03 + 0,04 мм/м

• Точность без мишеней:

  • Объёмная (стандартная): 0,05 + 0,02 мм/м

  • Точность объемного измерения отверстий: 0,06 + 0,02 мм/м

• Встроенная фотограмметрия:

  • Точность объемных измерений: 0,020 мм/м

  • Среднее отклонение: 0,007 мм

• Глубина резкости:

  • Общая: 600–2500 мм

  • По режимам: Стандартный/Однолинейный — 450 мм; Точный — 150 мм

  • Максимальная глубина резкости на максимальном расстоянии: 550 мм

• Расстояние до объекта:

  • Стандартный / Однолинейный: 300 мм

  • Точный режим: 150 мм

• Рекомендуемый размер детали: 0,1–6 м

• Физические / рабочие характеристики:

  • Вес: 1,3 кг

  • Размеры: 300 × 150 × 75 мм

  • Подключение: USB 3.0

  • Рабочая температура: от -10 до 40 °C

  • Степень защиты: IP50

  • Рабочая влажность: 10–90 % без конденсации

• Форматы экспорта: .stl, .ply, .obj, .txt, .xyz, .asc

• Настраиваемые форматы: Доступны

• Совместимое программное обеспечение:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Стороннее ПО: PolyWorks, Metrologic и другое ПО, импортирующее облака точек или файлы STL

• Основные функции:

  • Встроенная фотограмметрия; сканирование без мишеней и динамическое сканирование

  • Режим Galaxy; 3 основных режима сканирования с переключением на лету

  • Hole Flash Capture; распознавание мишеней разных размеров (3 / 6 / 12 / 16 мм)

  • Мгновенная визуальная обратная связь со светодиодной индикацией

  • Возможность беспроводного сканирования

  • Большое рабочее расстояние

  • Готовность к автоматизации для интеграции со сторонними системами

  • Объединение данных из разных режимов в одно облако точек/сетку

  • Подходит для крупных или хрупких деталей

• Сертификаты:

  • Сертифицировано по стандарту VDI/VDE 2634-3

  • Проверка точности проводится в лаборатории, сертифицированной по стандарту ISO 17025

• Типичные области применения / отрасли:

  • Железнодорожная промышленность, общее машиностроение, промышленное оборудование, автомобилестроение, судостроение, непроизводственные области

• Количество: 1 сканер

Дополнительное оборудование (аксессуары, не входящие в комплект базовой машины)

• Позиционирующие мишени 3 мм (ID), самоклеящиеся

  • Код артикула: B841-P007-A

  • Количество в комплекте: 10 коробок; 1 000 шт./коробка (всего около 10 000 шт.)

• 6-мм позиционирующие мишени (ID), самоклеящиеся

  • Код артикула: B841-P006-A

  • Количество в комплекте: 10 коробок; 1 000 шт./коробка (всего около 10 000 шт.)

• 6-мм магнитные кубические мишени для позиционирования (ID)

  • Код товара: B841-P050-126-A

  • Количество в комплекте: 1 коробка; 8 шт./коробка

• Беспроводной сканирующий модуль FREEBox-II

  • Функция: беспроводная передача и обработка данных сканирования по стандарту 5G Wi-Fi; повышает свободу и гибкость работы оператора

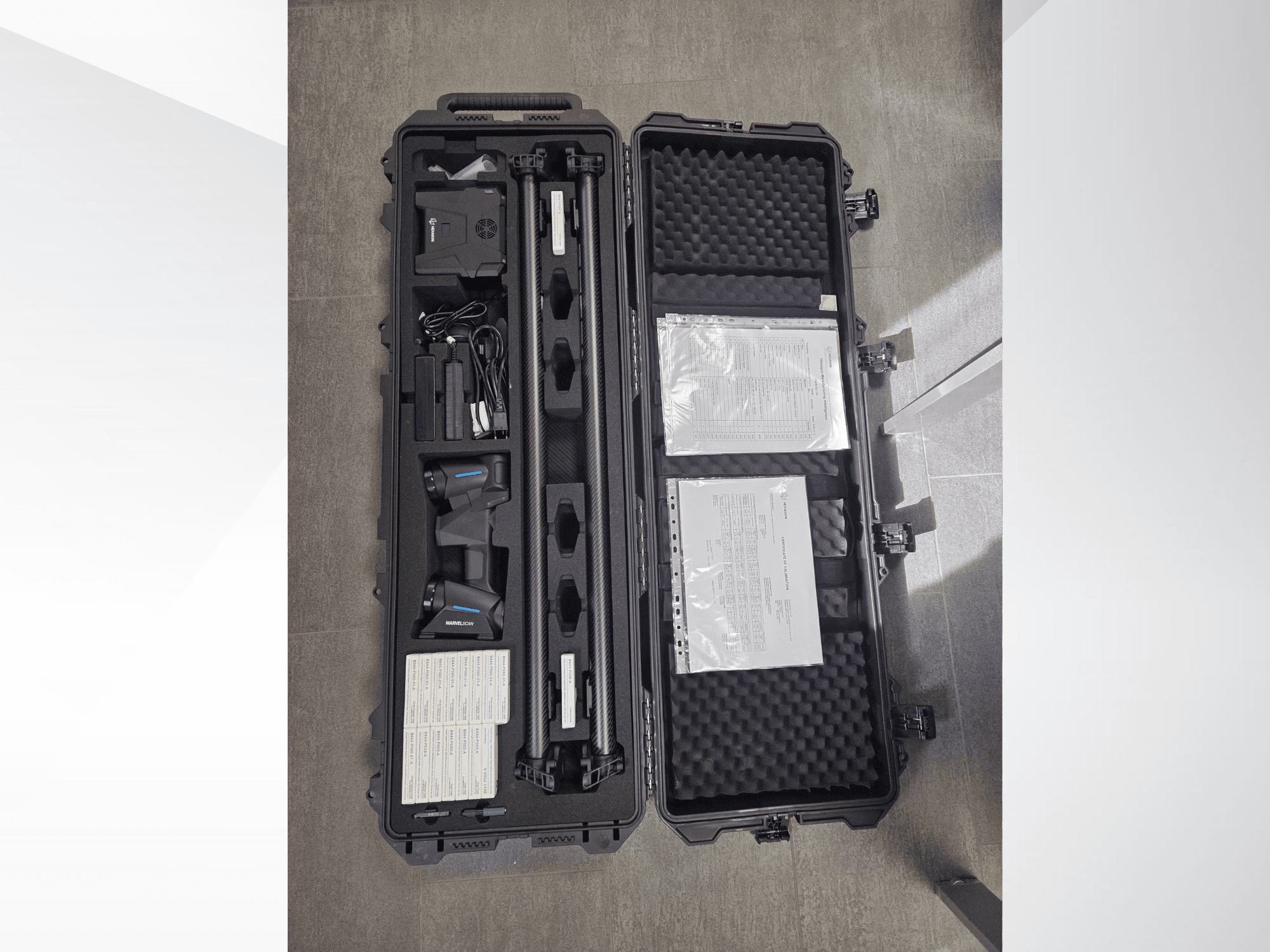

  • В комплект входит:

    • 1 беспроводной модуль FREEBox II с ремешком

    • 2 USB-кабеля FREEBox II длиной 1 м

    • 1 шт. адаптер питания

    • 1 шт. кабель питания

    • 1x аккумулятор FREEBox

    • 1x дорожный чехол

    • 1 набор отверток

    • Список комплектующих

    • Краткое руководство по установке
