Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Управление: Последовательность функций с управлением от ПК под Windows 7, TwinCAT

• Размеры детали:

  • Длина: 300-2250 мм

  • Ширина: 350-710 мм

  • Толщина: 16-25 мм

• 2-позиционная сверлильная станция:

  • Базовая рама в виде сварной конструкции с обработанными винтовыми поверхностями

  • 2x зубчатых ленточных конвейера V = 1,5 м/с

  • 2х пневматический подъемник для зубчатых ленточных конвейеров

  • 2x стопора для корпусных деталей, демпфированные амортизаторами

  • 2x пневматических двойных зажимных цилиндра, управляемых шарико-винтовой парой и серводвигателем, перемещаемых на высоту стороны (измерение высоты стороны)

  • 2х пневматическая линейка для поперечного выравнивания (проверка правдоподобности)

  • 2x вакуумных зажимных устройства в столе сверлильного станка

  • 2x 0-линейные управляемые

• Опора:

  • Опора может перемещаться в направлении X с помощью серводвигателя

• 2x сверлильный редуктор (опора 1):

  • Опора оснащена 2 блоками (обработка сверху)

  • Индивидуально перемещается в направлении Y с помощью серводвигателя

  • Индивидуально перемещается в направлении Z с помощью серводвигателя

  • Сверлильный редуктор a = 32 мм, регулируется с помощью частотного преобразователя, сверлильный патрон Ø 10h7 с резьбовой прокладкой

  • Вызываемые шпиндели, 8000 об/мин

  • Два 16-шпиндельных сверлильных редуктора

• Пазовая пила (опора 1):

  • Пильные узлы для прорезания специальных пазов на задней стенке

  • Пильный узел с держателем инструмента, регулировка скорости через частотный преобразователь

  • Рабочее положение с пневматическим управлением

• 2x фрезерных шпинделя справа/слева на передней кромке (опора 1):

  • Рабочая позиция с пневматическим управлением

Дополнительное оборудование (автоматизация, перемещение, ограждение, конвейеры)

• Погрузка/разгрузка:

  • 6-позиционный погрузочный портал

  • 2-осевой портальный робот; оси Y/Z с серводвигателями; расстояния перемещения: Y-ось 8500 мм, Z-ось 1500 мм.

  • Всасывающая траверса с четырехконтурным источником вакуума; создание вакуума с помощью эжектора

  • Обнаружение двойных деталей

  • Портальные опоры

  • 4 штабелирующие станции

  • 1 станция для отдыха рук (автоматическая/ручная подача)

  • 1 станция удаления (автоматическое/ручное удаление)

• Диапазон боковой подачи:

  • Высота штабеля: макс. 1000 мм (60 деталей), включая защитную пластину

  • Размеры защитной пластины:

    • 1380 мм x 780 мм

    • 1220 мм x 720 мм

    • 1120 мм x 620 мм

    • 2290 мм x 620 мм

  • Толщина: 25 мм

  • Толщина: макс. 28 кг

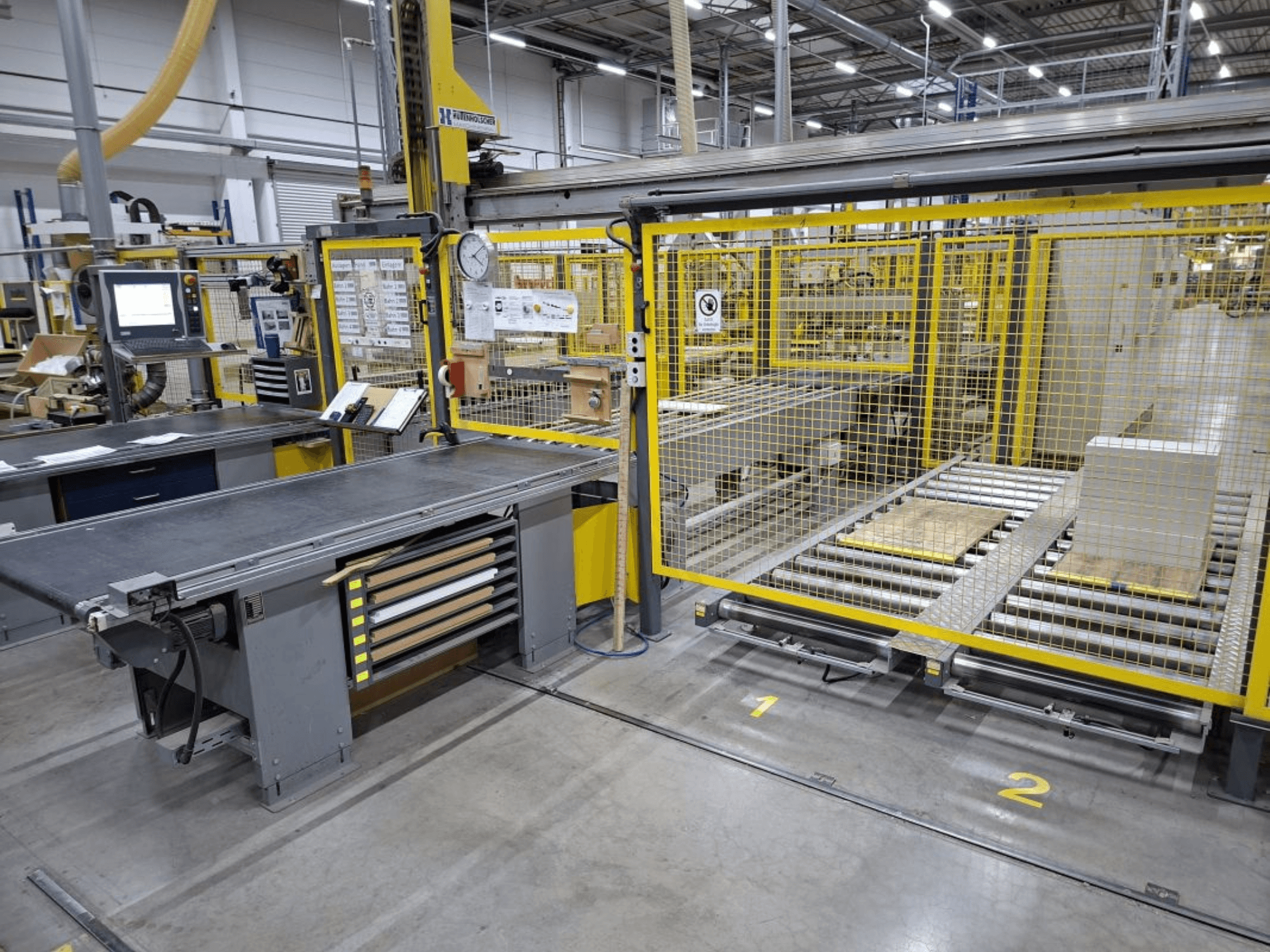

• Напольный роликовый конвейер / подача штабеля:

  • 4 роликовых конвейера, ширина 930 мм x длина 3600 мм, AH 300 мм

  • Подача/удаление: ручная поперечная каретка

• Опорные станции / автоматическая подача:

  • Транспортная секция шириной 950 мм x длиной 4100 мм; встроенный боковой упор

• Ручная подача:

  • Секция зубчатого ремня шириной 900 мм x длиной 2500 мм

• Передаточный челнок:

  • Секция зубчатой ленты шириной 900 мм x 2500 мм длиной; горизонтальный ход прибл. 2500 мм с помощью трехфазного двигателя

• Возврат:

  • Транспортировочная секция шириной 950 мм x длиной 4000 мм; пневматическая заглушка

• Поворотное устройство на 90°:

  • Вакуумная присоска; пневматический ход; поворот с помощью трехфазного двигателя на +/- 90°

• Разгрузочные станции / автоматическое удаление:

  • Транспортировка шириной 950 мм x длиной 3000 мм; позиционирование частей шкафа с помощью энкодера

• Ручное снятие:

  • Секция зубчатого ремня шириной 900 мм x длиной 3000 мм

• Защитная система для подачи:

  • 45-метровое защитное ограждение с 3 дверями доступа

  • 2 раздвижные двери для подачи на напольные рольганги

  • Ввод, запрос и освобождение по подтверждению
