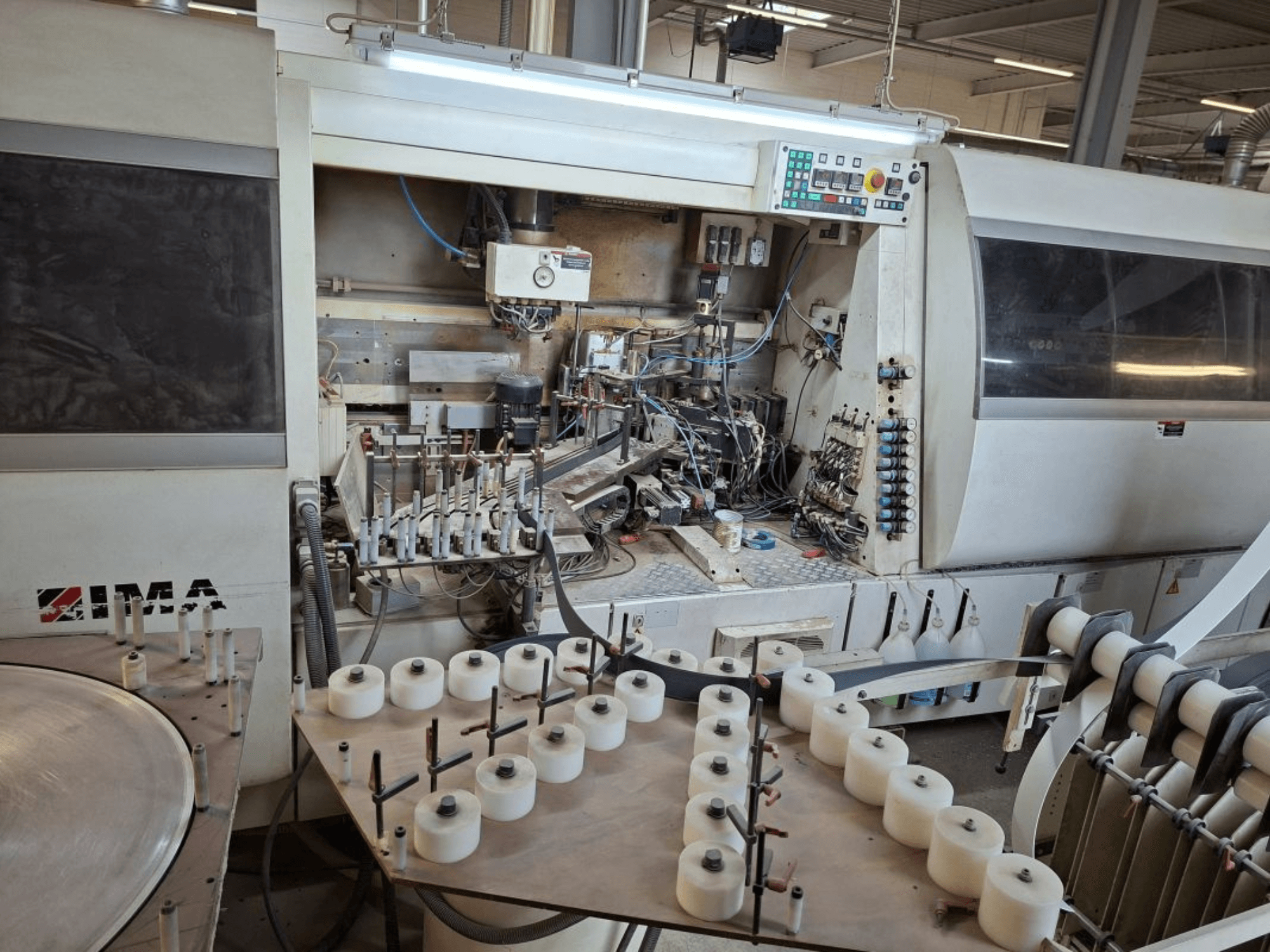

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Заготовка (ДСП/МДФ)

• Длина заготовки: 250-2800 мм

• Ширина заготовки: 115-1300 мм

• Толщина заготовки: от 8 мм (только формат) до 40 мм

• Самая маленькая заготовка: 144 × 250 × 8 мм

• Самая большая заготовка: 2800 × 1300 × 38 мм

• Вес заготовки: макс. 50 кг

• Форма заготовки: прямоугольная

• Материал поверхности: прямое покрытие (меламин), бумага, фольга, шпон

• Нависание материала покрытия по бокам: 10 мм

Заготовка (сотовая панель; мин. длина подачи 300 мм)

• Толщина покрытия: 3,0 / 4,0 / 8,0 мм

• Припуск на обработку: толщина кромки

• Длина заготовки: 300-2800 мм

• Ширина заготовки: 300-1300 мм

• Толщина заготовки: 15-100 мм (с 3 мм опорной кромкой только как двойная панель)

• Самая маленькая заготовка: 300 × 300 × 15 мм

• Самая большая заготовка: 2800 × 1300 × 100 мм

Заготовка (каркасная панель; мин. длина подачи 300 мм)

• Толщина крышки: 8,0 мм

• Припуск на обработку: 5,0 мм

• Материал рамы: вертикально расположенная ДСП (уменьшенная подача)

• Длина заготовки: 300-2800 мм

• Ширина заготовки: 300-1300 мм

• Толщина заготовки: макс. 50 мм

Материал кромок и профили

• Бумажные и пластиковые кромки: 0,3-3,0 мм

• Кромки из шпона: 0,5-1,3 мм

• Опорная кромка: 3,0 мм

• Высота кромки: 19-104 мм (опорная кромка 97 × 3 мм только для двойных панелей)

• Макс. выступ верхней кромки: 2 мм

• Профили кромок:

  • Бумажная кромка: ок. 0,4 мм, фаска 15°

  • Пластиковая кромка: 3,0 мм, радиус 3 мм

• С сервоприводом режущего ножа (2 секции склейки):

  • Макс. сечение кромки: 200 мм² (пластик), 135 мм² (шпон)

Данные станка

• Постоянный зазор между заготовкой и цепным конвейером: 38 мм (вкл. толщину кромки 0,3-3,0 мм)

• Проходная ширина (с зазором 38 мм): мин. 115 мм

• Длина заготовки в направлении подачи: мин. 150 мм

• Высота основания (верхний край цепного транспортера): 960 мм

• Скорость подачи: 6-30 м/мин, с частотным регулированием

Технологические узлы и системы

• Фрезерные/профильные/фрезерные/грунтозацепы:

  • 1 × 6,6 кВт, 100 Гц, 6000 об/мин

  • 1 × 8,0 кВт, 100 Гц, 6000 об/мин (привод двойного зажимного устройства)

  • 1 × 4,4 кВт, 100 Гц, 6000 об/мин

  • 1 × 4,4 кВт, 100 Гц, 6000 об/мин

  • 1 × 4,4 кВт, 100 Гц, 6000 об/мин

  • 1 × 8,0 кВт, 100 Гц, 6000 об/мин

• Аппликатор для нанесения клея-расплава для 2 клеящих шариков

• Радиатор 300 л, 2 × 1,5 кВт для предварительного нагрева края заготовки

• Устройство для склеивания прямых кромок; толщина кромки до 3 мм (в зависимости от магазина)

• Автоматическая система плавления полиуретана: Quickmelt

• 2-кратный магазин кромок для рулонного материала (0,3-3,0 мм)

• Сервонож для точной резки кромки

• Сервоподача кромки (в т.ч. для опорных кромок в рулонах)

• Нанесение клея для заготовок толщиной до 90 мм

• Режущий блок: 2 × 660 Вт, 200 Гц

• Фрезерный блок: 1 × 1000 Вт, 400 В, 200 Гц, 12 000 об/мин, поворот на 30°

• Многофункциональный блок обработки: 1 × 660 Вт, 400 В, 200 Гц, 12 000 об/мин.

• Многопрофильный скребковый агрегат

• Фрезерный агрегат: 1 × 1000 Вт, 400 В, 200 Гц, 12 000 об/мин, поворот на 30°

• Многофункциональный блок обработки: 1 × 660 Вт, 400 В, 200 Гц, 12 000 об/мин

• Устройство для зачистки нескольких профилей

• Самоопрокидывающееся зачистное устройство

• Шлифовальный агрегат

Дополнительное оборудование

• Наклонный роликовый стол SFR 1450/2260/15° для продольной и поперечной работы:

  • Длина заготовки (ручная подача): 300-2800 мм

  • Ширина заготовки: 190-1300 мм

  • Толщина заготовки: 13-60 мм

• Сервосистема вставки x20

• Система сервоупора x20
