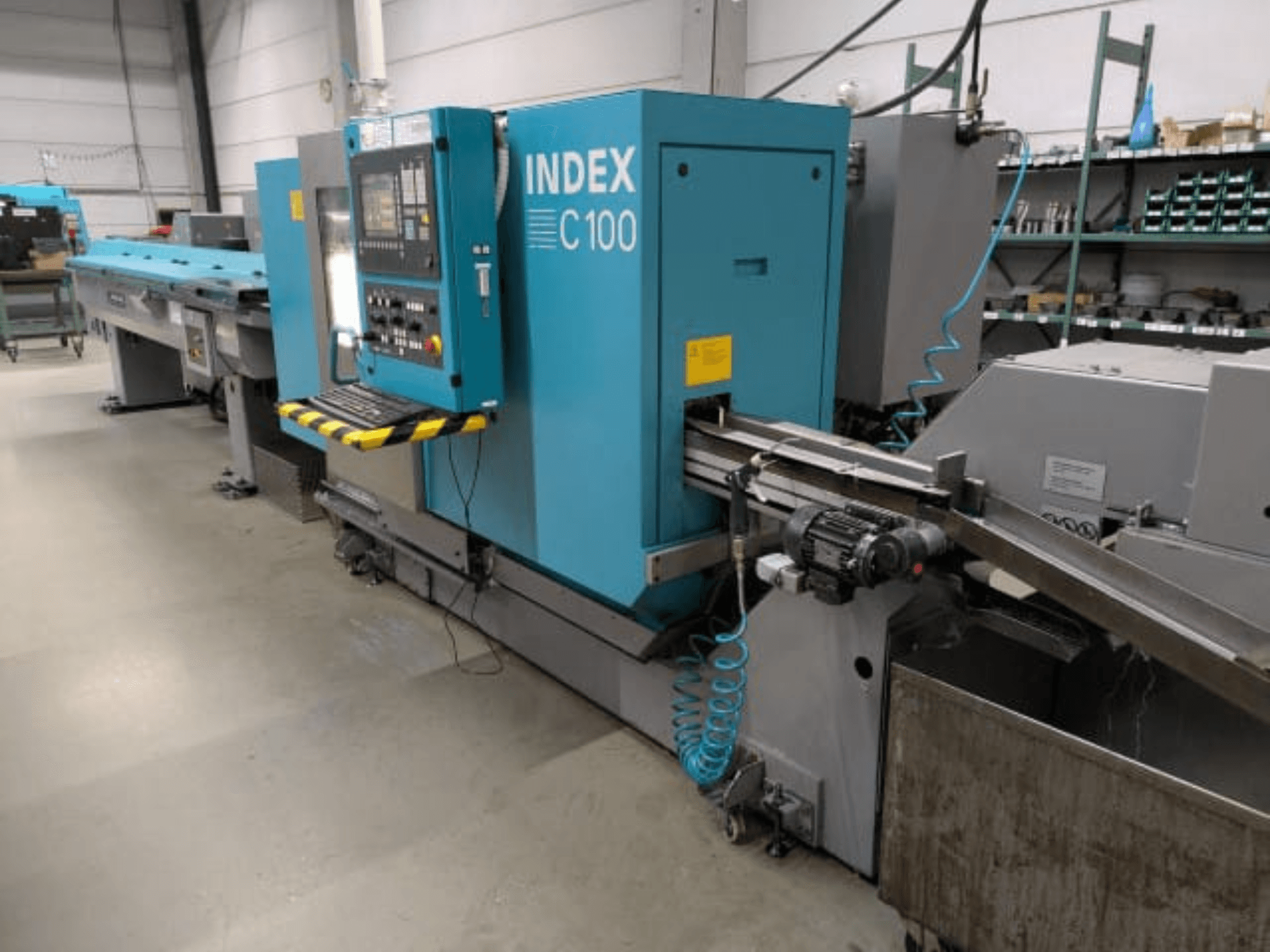

Index - C100DE-TUR-IND-2012-00002

- Станина: Чугунная станина станка с вертикальным расположением станины

- Направляющие держателя инструмента: Пластинчатые направляющие с высоким уровнем жесткости и демпфирования

- Приводы осей: Двухножничная кинематика для держателей инструмента; технология синхронного привода переменного тока

- Конструкция бабки: Термосимметричная конструкция

- Главный шпиндель (D42): Размер шпиндельной бабки 5 (DIN 55026 и ISO 702), макс. диаметр прутка 42 мм, макс. скорость 7000 об/мин, диаметр переднего подшипника 75 мм

- Мощность главного шпинделя: 22/29 кВт (при рабочем цикле 100%/40%)

- Крутящий момент главного шпинделя: 50/65 Нм (при 100%/40% макс.)

- Зажимной цилиндр главного шпинделя: Полый зажимной цилиндр D42/14 для зажима цанг или патронов, гидравлический привод, ход 12 мм, давление зажима 8/80 бар, макс. тяга 34 кН, макс. тяга 34 кН

- Привод оси C (главный и контршпиндель): Двигатель с полым валом, система угловых датчиков на шпинделе, разрешение 0,00014 градусов, разброс повторяемости Psmax = 0,01 градуса

- Зажимное устройство главного шпинделя: Одинарный зажимной блок, регулируемый от 8 до 75 бар

- Контршпиндель (D42): Размер шпиндельной головки 5 (DIN 55026 и ISO 702), макс. диаметр прутка 42 мм, макс. скорость 7000 об/мин, диаметр цангового патрона 110 мм, диаметр переднего подшипника 75 мм

- Мощность контршпинделя: 16,5/19 кВт (при рабочем цикле 100%/40%)

- Крутящий момент контршпинделя: 32/43 Нм (при 100%/40% макс.)

- Движки контршпинделя (ось Z): Двигатель переменного тока и привод шариковинтовой пары, рабочий ход 500 мм, быстрый ход 60 м/мин, ускорение 10 м/с^2, тяга подачи 3000 Н

- Зажимной цилиндр контршпинделя: Полый зажимной цилиндр D42/14, гидравлический привод, ход 12 мм, давление зажима 8/80 бар, макс. усилие 34 кН, макс. тяга 34 кН

- Зажимное устройство контршпинделя: Зажимное устройство с одним давлением, регулируемое от 8 до 75 бар

- Держатель инструмента 1: перемещение по оси X 70 мм (скорость 30 м/мин, ускорение 9 м/с^2, усилие подачи 3000 Н); перемещение по оси Z 250 мм (скорость 60 м/мин, ускорение 9 м/с^2, усилие подачи 3000 Н); перемещение по оси Y 70 мм (скорость 15 м/мин, ускорение 5 м/с^2, усилие подачи 3000 Н). Револьверная головка 1 с 10 станциями, параллельное крепление хвостовиков D25x48 (DIN 69880), инструменты под напряжением на всех станциях (мощность 4,2 кВт, крутящий момент 11 Нм, макс. скорость 8000 об/мин)

- Держатель инструмента 2: перемещение по оси X 70 мм (скорость 30 м/мин, ускорение 9 м/с^2, усилие подачи 3000 Н); перемещение по оси Z 400 мм (скорость 60 м/мин, ускорение 9 м/с^2, усилие подачи 3000 Н); перемещение по оси Y 70 мм (скорость 15 м/мин, ускорение 5 м/с^2, усилие подачи 3000 Н). Револьверная головка 2 с 10 станциями, параллельное крепление хвостовиков D25x48 (DIN 69880), инструменты под напряжением на всех станциях (мощность 4,2 кВт, крутящий момент 11 Нм, макс. скорость 8000 об/мин)

- Держатель инструмента 3: перемещение по оси X 125 мм (скорость 30 м/мин, ускорение 10 м/с^2, усилие подачи 3000 Н). Револьверная головка 3 с 10 станциями, параллельное крепление хвостовиков D25x48 (DIN 69880), инструменты под напряжением на всех станциях (мощность 4,2 кВт, крутящий момент 11 Нм, макс. скорость 8000 об/мин)

- Система управления: INDEX C200-4D Control (модульное многопроцессорное управление, интегрированное с Simodrive 611 / Sinumerik 840D), пользовательская память ЧПУ до 6 МБ, Ethernet 10/100 Мбит/с

- Экран панели управления: цветной плоский TFT-экран 26 см, мембранная клавиатура в XYZ-раскладке, язык отображения по умолчанию голландский

- Электропитание станка: 400 В, 50 Гц, подключенная мощность 49 кВА, номинальный ток 70 А, максимальный резервный предохранитель 100 А

- Система охлаждения: Центральный водяной интерфейс для шпинделей и шкафа управления, чистая мощность охлаждения 8 кВт (50 Гц/400 В)

- Корпус станка: стандартный бирюзовый цвет INDEX RAL 5018 на переднем выдвижном кожухе (нержавеющая конструкционная сталь), пыльно-серый цвет RAL 7037 на распределительных/жидкостных шкафах и транспортере стружки

- Цанговый патрон (главный шпиндель): Размер 5 для зажима цанги на шпинделе D42 (SK42BZI/900 442...)

- Зажим контршпинделя: Ortlieb Power Chuck KSFI 40-054 с концевым упором, включая подачу охлаждающей жидкости

- Обработка заготовок: Съемник портального типа с приводимым в действие захватом (пневматический поворот/захват), макс. диаметр заготовки 8-42 мм, макс. вес 2 кг, макс. длина остатка 150 мм

- Конвейер готовых деталей: Конвейер в стандартном исполнении разгружается с правой стороны

- Отвод стружки: Конвейер для стружки шарнирного типа, высота разгрузки 840 мм, с отдельным баком для охлаждающей жидкости и усиленным подъемным насосом (100 л/мин)

- Система охлаждающей жидкости: Подготовлена для эмульсии, насос низкого давления (8 бар / 80 л/мин), насос среднего давления (20 бар / 30 л/мин), базовая система 600-литрового бака с интерфейсом Profibus, система микрофильтрации СОЖ (компактный ленточный фильтр типа KF150, пропускная способность 150 л/мин эмульсии / 120 л/мин масла)

- Фильтровальная лента: Тип PN 100 / 100-540, размер фильтрации 50 мкм - 60 мкм, ширина 540 мм, длина 50 метров

- Клапаны для переноски инструмента: Клапаны высокого давления охлаждающей жидкости до 80 бар для держателей инструментов 1, 2, 3

- Подготовка к экстракции: Для отвода охлаждающего тумана/подключения фильтра, диаметр канала 200 мм, производительность ок. 600 м3/ч

- Дополнительные функции: Функция Transmit/Tracyl для торцевого/кругового фрезерования на C200-4D, приставки MBL 42-65 для управления 840D

- Журнал загрузки прутков: Магазин загрузки прутка INDEX MBL 42/3700, высота шпинделя 1010 мм, зона хранения прутка шириной 390 мм, диаметр прутка 10-42 мм, макс. длина прутка 3644 мм, включает откидную опору прутка с метрической шкалой, штангу толкателя прутка 20D (длина 1400 мм) и обработанные направляющие элементы 22-42 мм
