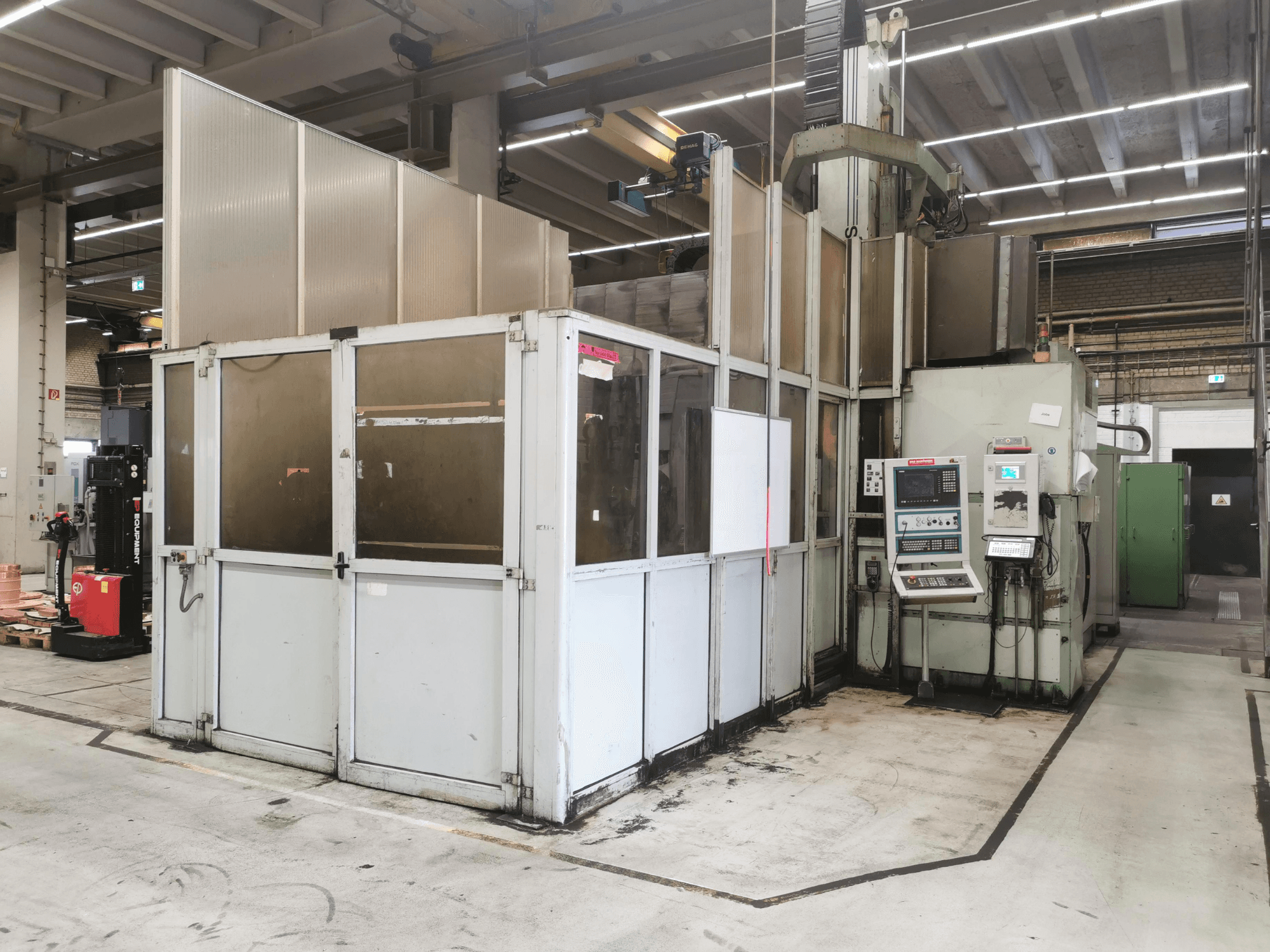

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Система управления: Siemens Sinumerik 840D (версия программного обеспечения 3.7 MMc 103, система ЧПУ JO'CAM)

- Наработка: 91 055,12 ч

- Наработка шпинделя: 34 019,20 ч

- Ход оси X (продольный): 3 400 мм (+ 2 000 мм для устройства смены палет)

- Ход по оси Y (поперечный): 2 500 мм

- Ход оси Z (по вертикали): 1 250 мм

- Расстояние между колоннами: 2 200 мм

- Ось C (поворотная головка — первый поворот): ±400°

- Ось A (поворотная головка — второй поворот): 220° (±110°)

- Минимальный шаг позиционирования линейных осей (X-Y-Z): 0,001 мм (0,00004 дюйма) / 0,0005 мм

- Минимальный шаг позиционирования угловых осей (C-A): 1° (6 000 Нм)

- Скорость линейных осей (X-Y-Z): от 5 до 16 000 мм/мин

- Скорость угловых осей (C/A): 50 / 30 град/с

- Конус шпинделя: HSK-A-63

- Скорость вращения шпинделя: 500–4 000 об/мин

- Мощность двигателя шпинделя S6 (S1): 25 кВт / 17 кВт (15 кВт) / 20 кВт / 18,5 кВт (15 кВт) / 47 кВт (39 кВт)

- Тип двигателя шпинделя: Siemens, тип DMR 160.AS.4.FFS

- Точка поворота поворотной головки: 250 мм

- Размеры рабочего стола: 3 000 × 1 500 мм

- Грузоподъёмность рабочего стола: 12 000 кг

- Размер паллеты: 2 500 × 1 500 мм

- Грузоподъемность паллеты: 8 000 кг

- Вместимость инструментального магазина: 16 / 32 позиций (цепной тип)

- Вместимость статической стойки JO'TOOL: от 12 до 360 инструментов

- Электропитание: от ~70 до 96 кВА

- Трехфазное питание: 380 В – 50 Гц / 480 В – 60 Гц

- Масса основного станка: 50 000 кг

- Габаритные размеры станка (занимаемая площадь): 11 000 мм × 7 000 мм / 11 200 мм × 6 400 мм

- Насосы сжатого воздуха / резервуар для охлаждающей жидкости: Johnson (уплотнительный материал: Viton)

- Дополнительное оборудование и принадлежности: угловая головка, 2 вилочные головки, магазин головок, 2 поворотные головки, пиноль с головкой, пиноль без головки, крепление для головки 3-A, полный комплект запасного шпинделя, все новые или отремонтированные двигатели осей в наличии, документация, состоящая из примерно 4 папок (включая руководства, счета за ремонт, имеется отчет о дефектах за 2006 год)
