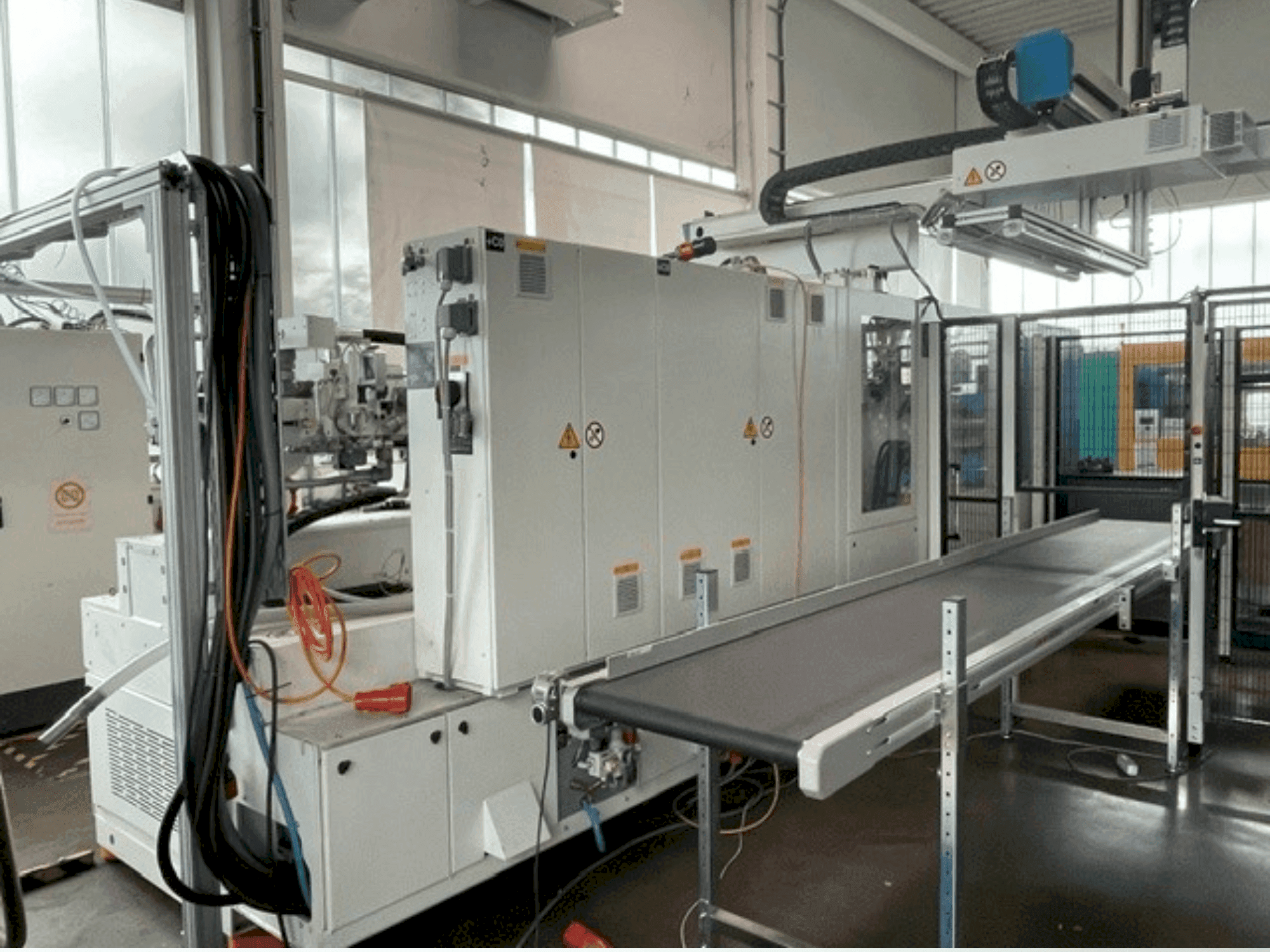

Krauss Maffei - 300-1400 CX MC6DE-OTH-KRA-2020-00001

Дополнительное оборудование

• Вес: 19 300 кг

• Качающиеся опоры для крепления станков

• Опора для зажимного устройства на фундаменте (для больших весовых нагрузок, например, крупных инструментов или токарных приспособлений)

Блок зажима и впрыска

• Хромированные стяжные планки

• Зажимной узел и узел впрыска с внутренней фильтрацией масла в обходном потоке

• Система ручного эжекторного соединения:

  • Соединительные элементы со стороны станка и со стороны инструмента

  • 3 резьбовых адаптера для выталкивающих штифтов, поставляемых заказчиком

  • Крючковый ключ

  • Компенсирует минимальное смещение оси между выталкивателем станка и пресс-формы

  • "Заднее" конечное положение выталкивателя и плиты выталкивателя пресс-формы контролируется последовательно

Расширение плиты пресс-формы

• KM 65 / 80 CX: 50 мм

• KM 110 / 130 CX: 60 мм

• KM 160 CX: (не указано)

• KM 200 CX: 70 мм

• KM 250 / 300 CX: 80 мм

• KM 350 CX: 90 мм

• KM 420 CX: 100 мм

• Примечание: Положение влияет на механический интерфейс в соответствии с EUROMAP 18 для манипулятора на FWAP (с промежуточной пластиной до KM 420 CX)

Гидравлические и пневматические системы

• Гидравлический винтовой антиротационный фиксатор

• Гидравлический винтовой привод со стандартной скоростью

• Пневматические и гидравлические каскадные клапаны для игольчатого клапана горячего (холодного) канала:

  • Гидравлические: 2 × 4/3-ходовых клапана с 2 электромагнитными катушками, размер присоединительного фитинга 12 S (конус 24° DIN EN ISO 8434-1)

  • Пневматический: 2 × 5/2-ходовых клапана с 2 электромагнитными катушками, подключение через шланговый соединитель к FWAP BGS

  • Каскадное управление, выбираемое на экране для пневматического или гидравлического режима работы

Блок обслуживания сжатого воздуха

• Комбинация сервисных блоков для подготовки сжатого воздуха:

  • Ручной запорный клапан со сбросом давления

  • Ручной клапан регулировки давления с манометром и воздушным фильтром

  • Реле давления для электрического контроля

  • Электрический запорный клапан со сбросом давления

Управление форсунками и эжекторными камерами

• Системы управления и мониторинга сопел и эжекторных камер:

  • Управление открытием/закрытием форсунок инструмента в зависимости от расстояния или времени

  • Инструментальные сопла могут открываться/закрываться дважды во время нагнетания и удержания давления

  • Закрытие с задержкой по времени после выдержки под давлением

  • Мониторинг по крайней мере одного открытого инструментального сопла

  • Ручное управление в режиме настройки

  • Защитный кожух сопла может быть открыт против оператора

  • Защитная дверь эжекторной камеры может быть открыта со стороны оператора
