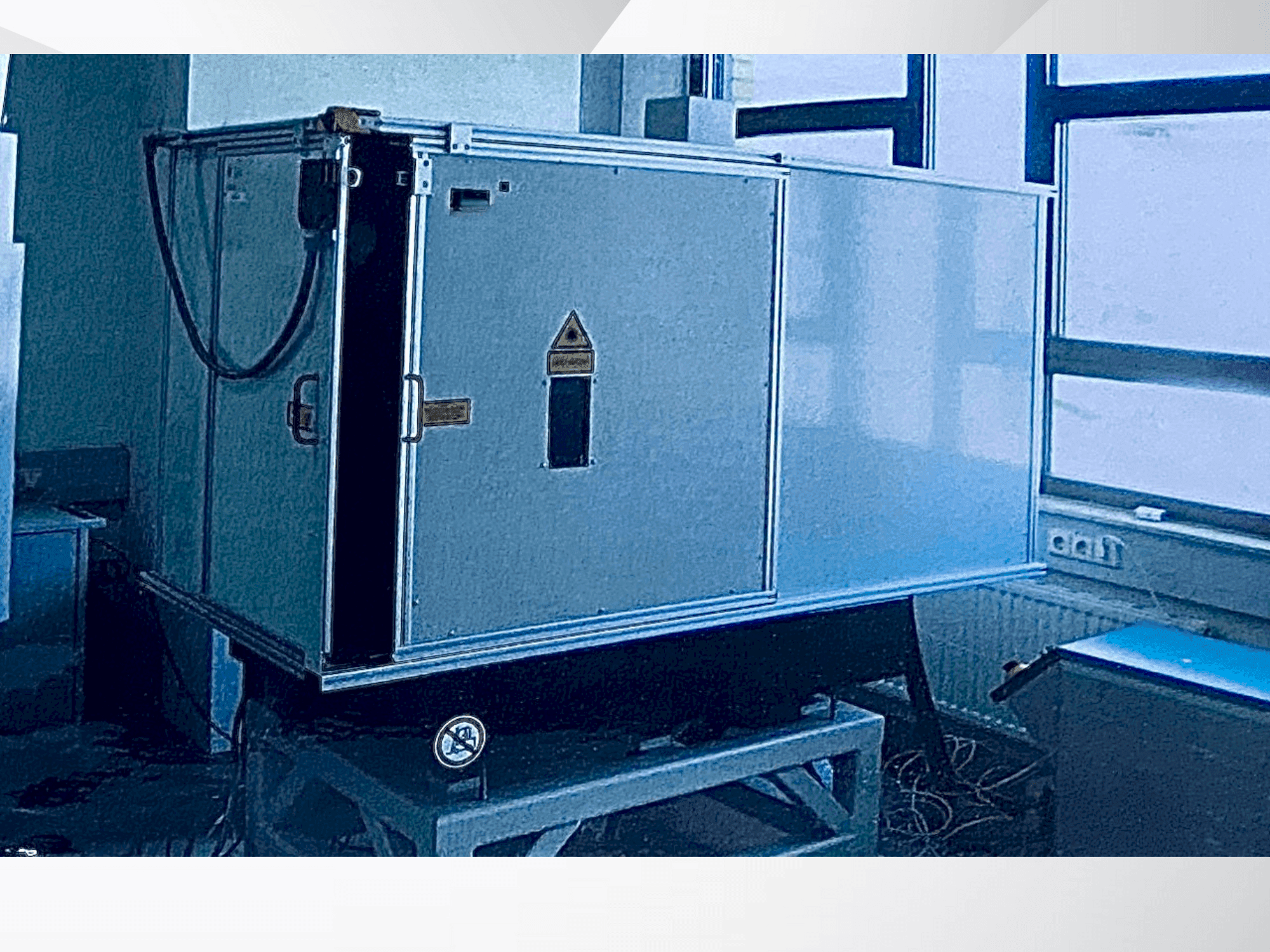

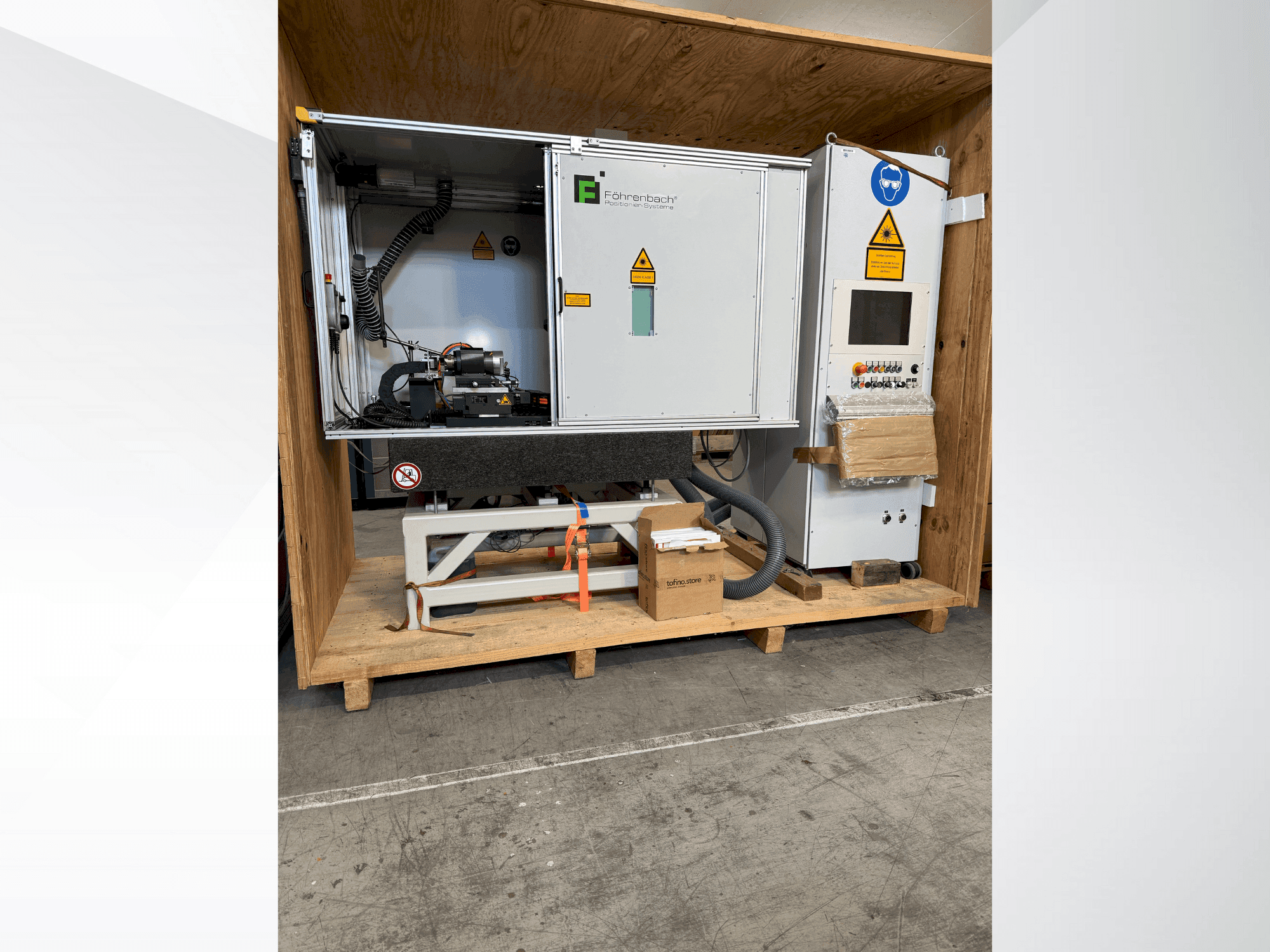

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Применение: 4-осевая система позиционирования для лазерной обработки/лазерной резки

• Основание и корпус:

  • Стальная сварная станина; размеры LxWxH 1115 x 443 x 814 мм; цвет RAL 7035

  • Гранитная конструкция с опорной плитой, гранитным уголком, подшипниковыми узлами, резьбовыми втулками

  • Кабина лазерной безопасности, класс 4 (EN 60825-1), полный корпус со смотровыми окнами

  • Передняя раздвижная дверь с ручкой, встроенное окно лазерной безопасности, стекло лазерной защиты с поддержкой камеры

  • Панели из листовой стали 2 мм, с порошковым покрытием RAL 7035; съемная крышка

  • 3-цветная сигнальная лампа; выключатель блокировки двери; профильная рама 30x30 и 60x30

• Конфигурация осей:

  • Ось A: Поворотный стол RT3A 100x100 с прямым приводом

  • Ось Z: прецизионный ползун PFS 325x300

  • Ось Y: линейная ось PFL 230/400

  • Ось X: линейная ось 180/100

• XY-стол (PFLG 400x100):

  • Перемещение: X 400 мм, Y 100 мм; скорость 6 м/мин.

  • Точность позиционирования ±0,005 мм/300 мм; повторяемость ±0,001 мм

  • Ускорение 10 м/с²; максимальная нагрузка 1 кг

  • Постоянное усилие с охлаждением 1110 Н; привод от линейного двигателя

  • Материал: чугун GGG-25; водяное охлаждение

  • Энкодер: Heidenhain LC 483, класс точности ±5 мкм

• Ось Z:

  • Перемещение 300 мм; скорость 0,12 м/мин

  • Точность позиционирования 0,03 мм/300 мм; повторяемость 0,003 мм

  • ШВП K25x5, класс точности T5; шпиндель с предварительным натягом

  • Монтаж двигателя через фланцевое соединение; материал - чугун; вертикальная установка

• Поворотная ось (ось A/C) RT3A100x100:

  • 3-фазный синхронный двигатель с электронной коммутацией

  • Диаметр стола 99 мм; сквозное отверстие 20 мм; центрирование 30 H7

  • Вес 5,2 кг; класс защиты IP40 (IP54 с продувкой воздухом)

  • Биение <4 мкм; плоскостность 4 мкм; концентричность ±1,5 мкм

  • Максимальная скорость 1300 об/мин

  • Измерительная система: Renishaw Signum; период сигнала 20 мкм; выход 1 Vss

  • Напряжение звена постоянного тока 600 В

  • Крутящий момент: номинальный с воздушным охлаждением 1,5 Нм; номинальный с водяным охлаждением 2,5 Нм; пиковый 5 Нм

• Лазерная система:

  • Тип: LASAG KLS 246 CL60

  • Электропитание: 400 В переменного тока, 3-фазное, 50/60 Гц, 11 кВА

  • Вес: блок питания 200 кг; лазерная головка 35 кг; лазерный источник 25 кг

  • Длина лазерного кабеля 4 м

  • Подключения: электропитание, штекерная пластина, охлаждающая вода

• Система управления:

  • Программное обеспечение L2-CNC; система IPC для 820-W CNC; интерфейс SERCOS

  • Входы/выходы: 24 входа, 16 выходов; возможность расширения

  • ОС: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Ручной блок управления со штурвалом; пуск/стоп; аварийный останов; интеграция лазерного E-стопа

  • Программируемое ускорение; компенсация погрешности оси до 1000 точек

  • 15" TFT сенсорный экран

• Приводы:

  • Серводвигатель переменного тока, номинальный крутящий момент 2,35 Нм

  • Абсолютный энкодер 512 инкрементов; с тормозом

Дополнительное оборудование

• Охладитель с рециркуляцией воды (AKW13):

  • Температурный диапазон от +6 до +26 °C; холодопроизводительность 1,7 кВт при 15 °C.

  • Хладагент R134a; загрузка 0,8 кг

  • Мощность компрессора 0,6 кВт; потребляемая мощность 1200 Вт

  • Электропитание 230 В, 50 Гц; ток 6,4-6,5 А

  • Объем бака 11 л; расход 0,55 м³/ч; давление <1 бар

  • Допустимое рабочее давление 18 бар; насос: латунный центробежный

  • Размеры 360 x 705/815 x 750 мм; вес 60 кг; уровень шума <70 дБ(А)

• Блок охлаждения корпуса (Rittal SK):

  • Номинальное напряжение 230 В, 50 Гц, 1~

  • Номинальный ток 5,4 A; пусковой ток 12,0 A; предварительный предохранитель 10 A

  • Номинальная холодопроизводительность 825/875 Вт; полезная холодопроизводительность 1000/790 Вт

  • Хладагент R134a, 325 г

  • Допустимое давление: HD/HP 25 бар, ND/LP 16 бар

  • Температурный диапазон от 20 °C до 55 °C; уровень шума 64 дБ(A); вес 39 кг
